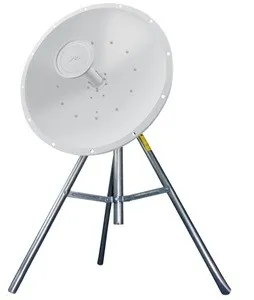

Anténa Ubiquiti RocketDish RD-2G24 je prvotřídní zařízení s pracovní frekvencí 2,4 GHz, které se vyznačuje energetickým ziskem 24 dBi. Model RocketDish RD-2G24 pracuje se zařízeními používajícími standard 802.11n. Anténa Ubiquiti se snadno integruje do rádia RocketM. Rádio s anténou RD-2G24 vytváří výkonnou přemosťovací aplikaci PtP 2x2 MIMO. Pro síťové designéry je to flexibilní a pohodlné řešení a především velmi praktické.
Antény AirMAX jsou určeny pro venkovní aplikace, proto se vyznačují odolnou konstrukcí.
Zařízení RocketDish a Rocket jsou navržena pro snadnou instalaci a použití s jakýmkoli jiným zařízením řady Rocket. Parabolická anténa nevyžaduje žádné další prvky ani nástroje. Montážní příslušenství pro zařízení RocketM odpovídá vyhrazeným úchytům používaným u antén airMax.
| Funkce / filtry | |
| Energetický zisk | 21dBi - 30dBi |
| Frekvence antény | 2.4 GHz |
| Barva | Bílá |
| Certifikace | EN 302 326 DN2 |
| Frekvenční pásmo | 2.3 - 2.7 |
| Hloubka | 650 |
| Hmotnost | 9,8 |
| Horizontální šířka | 6.6° |
| Izolace křížové polarizace | >35 dB |
| Kompatibilní se značkou | Ubiquiti |
| Počet kusů v balení | 1 |
| Polarizace | Dvojitá lineární, Duální polarizace, |
| Použití | Venku |
| Připevnění | Zeď |
| Šířka | 650 |
| Typ antény | Směrová, Sektorová anténa, |
| Typ MIMO | 2x2 |
| Úroveň zisku antény (max) | 24 |
| Vertikální šířka | 6.8°, 28 dB, |
| Voltage Standing Wave Ratio (VSWR) | 1,6:1 |
| VSWR | 1.6:1 |
| Výška | 295 |
| Základní technické parametry | |
| Frekvenční pásmo | 2,3 - 2,7 GHz |
| Zisk | 24 dBi |
| Horizontální úhel paprsku | 6,6 ° (3 dB) |
| Svislý úhel paprsku | 6,8 ° (3 dB) |
| Reverzní záření | 28 dB |
| Maximální VSWR | 1,6: 1 |
| Rozměry | 650 mm × 650 mm × 295 mm |
| Hmotnost | 9,8 kg |
| Odolnost proti větru | 200 km / h |
| Zatížení větrem | 787 N při 200 km / h |
| Polarizace | Horizontální a vertikální (duální) |
| Izolace interpolarizace | Min. 35 dB |
| VYHLEDÁVÁNÍ | EN 302 326 DN2 |
| Montážní příslušenství | Univerzální držák na sloup, montážní konzoly RocketM, vodotěsný koaxiální kabel v ceně |
| Rychlý návod | Ke stažení |
| Datový list | Ke stažení |
1. Każda śruba M4 zawiera podkładkę blokującą. Zdejmij je i użyj do zabezpieczenia śrub podczas montażu.
2. Reflektor talerza i system antenowy są kluczowane, dzięki czemu można zainstalować tylko w jednej orientacji. Przymocuj urządzenie do odbłyśnika talerza w następujących etapach:
a. Wyrównaj trzpień osiowy na odbłyśniku talerzykowym z dziurą w antenie.
b. Włóż sześć śrub M4 do talerza.
c. Dokręć sześć śrub M4.
3. Przymocuj RocketM do odbłyśnika anteny:
a. Wyrównaj zatrzaski montażowe z tyłu RocketM z uchwytem do montażu kieszonkowego
b. Przesuń RocketM w dół, aby go zablokować.
4. Przymocuj kable radiowe do złączy oznaczonych jako Chain 0 i Chain 1 na RocketM.
5. Pręt podnoszący zawiera podkładki i nakrętki. Zdejmij jedną podkładkę, podkładkę sprężynową i nakrętkę. Wykorzystaj je, aby zabezpieczyć pręt podnoszący podczas montażu.
6. Przymocuj drążek do głównego uchwytu montażowego:
a. Włóż drążek do głównego wspornika montażowego.
b. Zabezpiecz drążek za pomocą podkładek.
7. Każda śruba nośna M10x150 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zamocowania śruby podczas montażu - patrz punkt 13 poniżej.
8. Włóż cztery śruby M10x150 do głównego uchwytu montażowego.
9. Każda śruba M10x25 zawiera podkładkę, blokadę sprężynową. Zdejmij je i użyj ich do zabezpieczenia śruby podczas montażu.
10. Przymocuj RocketDish do głównego wspornika montażowego:
a. Włóż jedną śrubę M10x25 do RocketDish i drążka unoszącego.
b. Włóż dwie śruby M10x25 do RocketDish i dolnej części głównego wspornika montażowego.
c. Zabezpiecz każdą śrubę M10x25 za pomocą podkładek i nakrętki.
11. Każda śruba M10x100 zawiera podkładkę, podkładkę sprężynową. Usuń je i użyj ich do zamocowania śrub podczas montażu.
12. Przymocuj wsporniki stabilizatora do masztu tuż pod obszarem, do którego zostanie przymocowany RocketDish:
a. Umieść po jednym wsporniku stabilizatora po każdej stronie słupa.
b. Włóż dwie śruby M10x100 do wsporników stabilizatora.
c. Zamocuj każdą śrubę M10x100 za pomocą jednej podkładki i jednej sprężyny i nakrętki.
d. Dokręć nakrętki do około 50 N-m.
13. Przymocuj główny wspornik montażowy do masztu tuż nad wspornikami stabilizatora:
a. Przesuń zacisk masztu na każdą parę śrub M10x150.
b. Zabezpiecz każdą śrubę M10x150 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
14. Wizualnie ustaw azymut i wysokość:
a. Aby wyregulować azymut, obróć RocketDish, gdy jest on wspierany przez wsporniki stabilizatora.
b. Aby wyregulować kąt nachylenia, dokręć lub poluzuj nakrętki na drążku podnoszącym, tak aby urządzenie RocketDish było ustawione w odpowiednim kącie nachylenia.
c. Dokręć wszystkie śruby i nakrętki do około 50 N-m lub mniej, aby uniknąć odkształcenia słupa.
Frekvence antény je 2,4 GHz.
RD-2G24 Rocketdish je směrová anténa.
