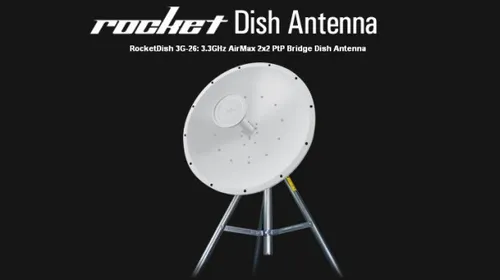

Anténa Ubiquiti se snadno integruje do rádia RocketM. Rádio s anténou RD-3G26 vytváří výkonnou přemosťovací aplikaci PtP 2x2 MIMO. Pro síťové designéry je to flexibilní a pohodlné řešení a především velmi praktické. RocketDish a všechna ostatní zařízení Rocket jsou navržena tak, aby jejich instalace a spolupráce s jakýmkoli jiným zařízením v této sérii nebyly problematické.
Antény AirMAX jsou určeny pro venkovní použití, proto se vyznačují odolnou mechanickou konstrukcí. Zařízení pracuje ve frekvenčním pásmu 3 GHz a má energetický zisk 26 dBi. Model RocketDish RD-3G26 byl navržen pro práci se zařízeními používajícími standard 802.11n.
Instalace duální parabolické antény Ubiquiti RocketDish 3 GHz 26 dBi nevyžaduje použití žádných dalších prvků nebo nástrojů.
| Funkce / filtry | |
| Energetický zisk | 21dBi - 30dBi |
| Frekvence antény | 3 GHz |
| Typ antény | Směrová |
| Barva | Bílá |
| Certifikace | EN 302 326 DN2 |
| Frekvenční pásmo | 3.3 - 3.8 |
| Hloubka | 650 |
| Hmotnost | 9,8 |
| Horizontální šířka | 7° |
| Izolace křížové polarizace | >35 dB |
| Kompatibilní se značkou | Ubiquiti |
| Kód harmonizovaného systému | 85177100 |
| Počet kusů v balení | 1 |
| Polarizace | Dvojitá lineární, Duální polarizace, |
| Použití | Venku |
| Šířka | 650 |
| Typ MIMO | 2x2 |
| Úroveň zisku antény (max) | 26 |
| Vertikální šířka | 7°, 33 dB, |
| VSWR | 1.4:1 |
| Výška | 300 |
| Základní technické parametry | |
| Frekvenční pásmo | 3,3 - 3,8 GHz |
| Zisk | 26 dBi |
| Horizontální úhel paprsku | 7 ° (3 dB) |
| Svislý úhel paprsku | 7 ° (3 dB) |
| Reverzní záření | 33 dB |
| VSWR max | 1,4: 1 |
| Rozměry | 650 mm × 650 mm × 300 mm |
| Hmotnost | 9,8 kg |
| Odolnost proti větru | 200 km / h |
| Zatížení větrem | 787 N při 200 km / h |
| Polarizace | Horizontální a vertikální (duální) |
| Izolace interpolarizace | Min. 35 dB |
| VYHLEDÁVÁNÍ | EN 302 326 DN2 |
| Montážní příslušenství | Univerzální držák na sloup, montážní konzoly RocketM, vodotěsný koaxiální kabel v ceně |
| Rychlý návod | Ke stažení |
| Datový list | Ke stažení |
1. Każda śruba M4 zawiera podkładkę blokującą. Zdejmij je i użyj do zabezpieczenia śrub podczas montażu.
2. Reflektor talerza i system antenowy są kluczowane, dzięki temu można je zainstalować tylko w jednej orientacji. Przymocuj urządzenie do odbłyśnika talerza w następujących etapach:
a. Wyrównaj trzpień osiowy na odbłyśniku talerzykowym z dziurą w antenie.
b. Włóż sześć śrub M4 do talerza.
c. Dokręć sześć śrub M4.
3. Przymocuj kable radiowe do złączy oznaczonych jako Chain 0 i Chain 1 na RocketM.
4. Przymocuj RocketM do odbłyśnika anteny:
a. Wyrównaj zatrzaski montażowe z tyłu RocketM z uchwytem do montażu kieszonkowego.
b. Przesuń RocketM w dół, aby go zablokować.
5. Przymocuj pozostałe końce kabli radiowych do złączy na antenie.
6. Przymocuj osłonę ochronną:
a. Wyrównaj strzałkę na górze osłony z krótką strzałką znaku na reflektorze.
b. Obróć osłonę zgodnie z ruchem wskazówek zegara, aż do momentu, gdy wyrówna się ona ze znakiem
7. Pręt podnoszący zawiera podkładki i nakrętki. Zdejmij jedną podkładkę, podkładkę sprężynową i nakrętkę. Wykorzystaj je, aby zabezpieczyć pręt podnoszący podczas montażu.
8. Przymocuj drążek do głównego uchwytu montażowego:
a. Włóż drążek do głównego wspornika montażowego.
b. Zabezpiecz drążek za pomocą podkładek.
9. Każda śruba nośna M10x150 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zamocowania śruby podczas montażu - patrz punkt 15 poniżej.
10. Włóż cztery śruby M10x150 do głównego uchwytu montażowego.
11. Każda śruba M10x25 zawiera podkładkę i blokadę sprężynową. Zdejmij je i użyj ich do zabezpieczenia śruby podczas montażu.
12. Przymocuj RocketDish do głównego wspornika montażowego:
a. Włóż jedną śrubę M10x25 do RocketDish i drążka unoszącego.
b. Włóż dwie śruby M10x25 do RocketDish i dolnej części głównego wspornika montażowego.
c. Zabezpiecz każdą śrubę M10x25 za pomocą podkładek i nakrętki.
13. Każda śruba M10x100 zawiera podkładkę, podkładkę sprężynową. Usuń je i użyj ich do zamocowania śrub podczas montażu.
14. Przymocuj wsporniki stabilizatora do masztu tuż pod obszarem, do którego zostanie przymocowany RocketDish:
a. Umieść po jednym wsporniku stabilizatora po każdej stronie słupa.
b. Włóż dwie śruby M10x100 do wsporników stabilizatora.
c. Zamocuj każdą śrubę M10x100 za pomocą jednej podkładki, jednej sprężyny i nakrętki.
d. Dokręć nakrętki do około 50 N-m.
15. Przymocuj główny wspornik montażowy do masztu tuż nad wspornikami stabilizatora:
a. Przesuń zacisk masztu na każdą parę śrub M10x150.
b. Zabezpiecz każdą śrubę M10x150 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
16. Wizualnie ustaw azymut i wysokość:
a. Aby wyregulować azymut, obróć RocketDish, gdy jest on wspierany przez wsporniki stabilizatora.
b. Aby wyregulować kąt nachylenia, dokręć lub poluzuj nakrętki na drążku podnoszącym, tak aby urządzenie RocketDish było ustawione z odpowiednim kątem nachylenia.
c. Dokręć wszystkie śruby i nakrętki do około 50 N-m lub mniej, aby uniknąć odkształcenia słupa.
Polarizace je dvojitá a lineární.
