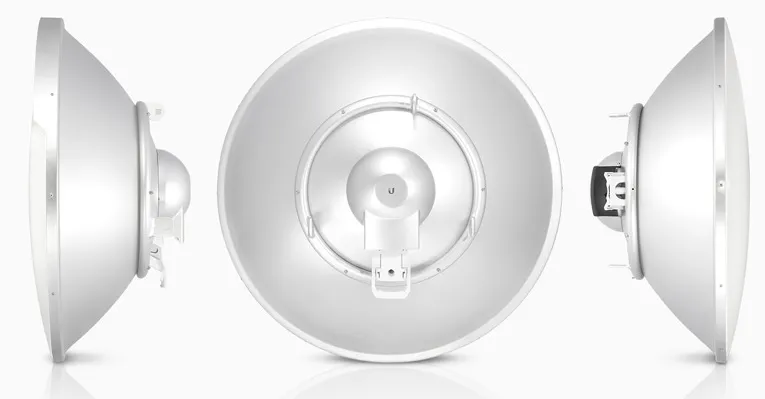

AC anténa Ubiquiti RocketDish RD-5G31 je špičkové zařízení pracující ve frekvenčním pásmu 5 GHz s energetickým ziskem 31 dBi. AC anténa Ubiquiti RD-5G31 se snadno integruje s rádiem RocketM a vytváří výkonnou můstkovou aplikaci PtP 2x2 MIMO s dlouhým dosahem. Pro síťové designéry je to mimořádně pohodlné a flexibilní řešení.
RocketDish AC antény se vyznačují vysokou izolací a vylepšenými poměry F / B a SNR, což umožňuje modulaci vyššího řádu a maximální rychlost přenosu dat, např. 256 QAM místo 16 QAM.
Vylepšené poměry F / B a spodní boční lišty výrazně snižují rušení, díky čemuž inovativní AC antény RocketDish poskytují vynikající zesílení a výkon paprsku pro efektivní vícebodové sítě.
RocketDish AC antény jsou určeny pro venkovní aplikace, proto je jejich konstrukce extrémně pevná a odolná.
Antény RocketDish jsou kompatibilní s jakýmkoli jiným zařízením řady Rocket a jejich instalace je snadná. Instalace duální parabolické antény Ubiquiti RocketDish 5 GHz 31 dBi AC nevyžaduje použití žádných dalších prvků nebo nástrojů.
Odolné, ale lehké součásti jsou odolné proti korozi a drsným vnějším podmínkám. Přiložený kryt chrání zařízení před škodlivými účinky povětrnostních podmínek.
Funkce / filtry | |
Energetický zisk | >31 dBi |
Frekvence antény | 5 GHz |
Typ antény | Směrová |
Barva | Bílá |
Frekvenční rozsah | 5,1 - 5,8 |
Hloubka | 349 |
Hmotnost | 7,6 |
Izolace křížové polarizace | >35 dB |
Kompatibilní se značkou | Ubiquiti |
Polarizace | Dvojitá lineární |
Použití | Venku |
Průměr | 74,8 |
Šířka | 748 |
Typ MIMO | 2x2 |
Úroveň zisku antény (max) | 31 |
VSWR | 1.4:1 |
Výška | 748 |
Zisk | 31 |
Základní technické parametry | |
Frekvenční pásmo | 5,1 GHz - 5,8 GHz |
Zisk | 31 dB |
Maximální VSWR | 1,4: 1 |
Rozměry (mm) | 748 × 748 × 349 |
Hmotnost | 7,6 kg |
Odolnost proti větru | 200 km / h |
Zatížení větrem | 1028 N při 200 km / h |
Polarizace | Horizontální a vertikální (duální) |
Izolace interpolarizace | Min. 35 dB |
VYHLEDÁVÁNÍ | EN 302 326 DN2 |
Montážní příslušenství | Univerzální držák na sloup, montážní konzoly RocketM, vodotěsný koaxiální kabel v ceně |
Datový list | Ke stažení |
Rychlý návod | Ke stažení |
1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 i Chain 1 na RocketM.
2. Przymocuj RocketM do anteny talerzowej:
a. Wyrównaj zatrzaski montażowe z tyłu urządzenia RocketM ze wspornikiem montażowym RocketM.
b. Przesuń moduł RocketM w dół, aby go zablokować.
3. Przymocuj drugi koniec kabli radiowych do złączy RF w następującej kombinacji: Chain 1 do H i Chain 0 do V.
4. Zamocuj osłonę ochronną:
a. Wyrównaj znak na górze osłony z wycięciem na antenie talerzowej.
b. Obróć osłonę zgodnie z ruchem wskazówek zegara, aż do momentu jej zablokowania.
5. W skład drążka unoszącego wchodzą podkładki i nakrętki. Odkręć jedną nakrętkę, jedną podkładkę sprężynową i jedną podkładkę. Za ich pomocą należy zabezpieczyć pręt podczas montażu.
6. Przymocuj pręt nośny do wspornika montażowego:
a. Włóż drążek do wspornika montażowego.
b. Zabezpiecz drążek podkładką, podkładką sprężystą i nakrętką.
7. Każda śruba M10x170 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub podczas kolejnego etapu montażu opisanego w punkcie 13.
8. Umocuj cztery śruby M10x170 do wspornika.
9. Każda śruba M10x25 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub.
10. Przymocuj RocketDish do wspornika montażowego:
a. Włóż jedną śrubę M10x25 do miski RocketDish i pręta unoszącego.
b. Włóż dwie śruby M10x25 do miski RocketDish i dolnej części uchwytu montażowego.
c. Zabezpiecz każdą śrubę M10x25 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
11. Każda śruba M10x100 zawiera podkładkę, podkładkę sprężystą i nakrętkę. Zdejmij je i użyj do zabezpieczenia śrub.
12. Przymocuj wsporniki stabilizatora do masztu tuż pod obszarem, do którego zostanie przymocowany RocketDish:
a. Umieść po jednym wsporniku stabilizatora po każdej stronie masztu.
b. Włóż dwie śruby M10x100 do wsporników stabilizatora.
c. Przymocuj każdą śrubę M10x100 za pomocą jednej podkładki i jednej sprężyny, podkładki blokującej i jednej nakrętki.
d. Dokręć nakrętki do około 50 N-m.
13. Przymocuj uchwyt montażowy do masztu tuż nad wspornikami stabilizatora:
a. Przesuń zacisk masztu na każdą parę śrub M10x170.
b. Zamocuj każdą śrubę M10x170 za pomocą jednej podkładki, jednej podkładki sprężynowej i jednej nakrętki.
14. Wizualnie wyrównaj azymut i wysokość:
a. Aby wyregulować azymut, obróć RocketDish, podczas gdy jest on wspierany przez wsporniki stabilizatora.
b. Aby wyregulować kąt nachylenia, należy tak dokręcić lub poluzować nakrętki na pręcie podnoszącym, aby RocketDish był ustawiony w odpowiednim pochyleniu.
c. Dokręć wszystkie śruby i nakrętki do ok 50 N-m.
