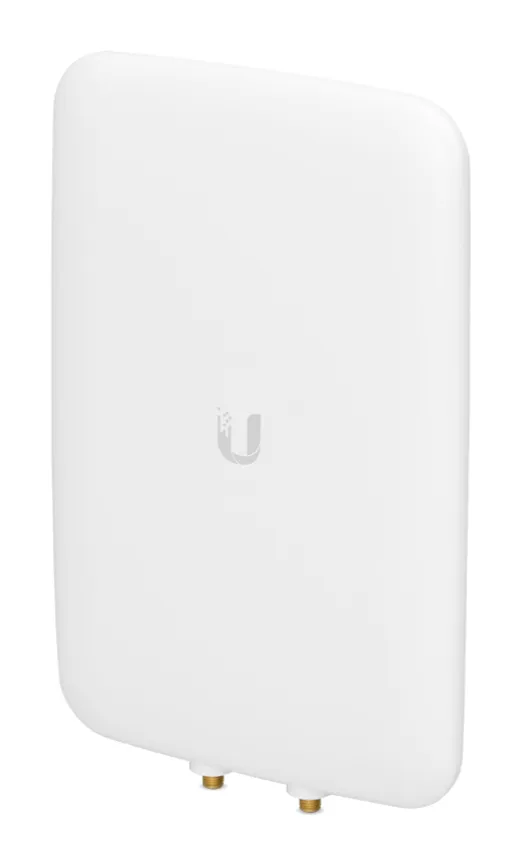

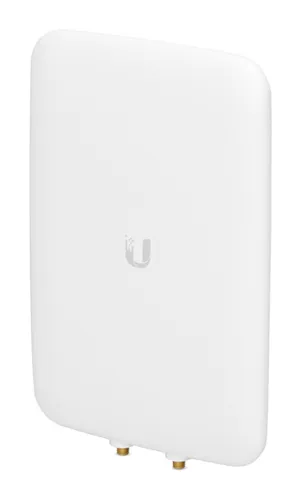

Ubiquiti UMA-D | Směrová anténa | Dual Band, Mesh, pro UAP-AC-M



Směrovost vám umožní získat pokrytí tam, kde ho potřebujete, a vysoce účinný zářič UMA-D zajišťuje menší rušení.
Dodávaný držák použijte pro vodorovnou nebo svislou montáž na zeď, strop nebo sloup. Systém kulového kloubu umožňuje rychlé a snadné vyrovnání, tj. Levý / pravý azimut, výšku nahoru / dolů a vertikální nebo horizontální orientaci.
UMA-D nabízí vysoký směrový výkon s duální polarizací, funkce antény jsou optimalizovány pro 802.11ac. Pouzdro odolné proti povětrnostním vlivům vyrobené z UV stabilizovaného plastu lze použít uvnitř i venku.
Funkce / filtry | |
Energetický zisk | 10dBi - 20dBi |
Frekvence antény | Dual-Band (2,4GHz, 5GHz) |
Barva | Bílá |
Frekvenční pásmo | 2.4 - 2.5, 5.1 - 5.9 |
Hloubka | 32,5 |
Hmotnost | 480 |
Horizontální šířka | 90°, 45°, |
Horizontální šířka paprsku (2,4 GHz) | 90 |
Horizontálního šířka paprsku (5 GHz) | 45 |
Kompatibilní produkty | UAP-AC-M |
Kompatibilní se značkou | Ubiquiti |
Kód harmonizovaného systému | 85177100 |
Montážní sada | Ano |
Počet kusů v balení | 1 |
Polarizace | Duální polarizace |
Použití | Venku |
Připevnění | Zeď/stožár |
Síťové standardy | IEEE 802.11ac |
Šířka | 128 |
Typ anténního konektoru | RP-SMA |
Typ antény | Směrová anténa |
Typ konektoru | 2x RP-SMA |
Účel | Vnitřní a venkovní |
Úroveň zisku antény (max) | 15 |
Vertikální šířka | 90°, 45°, |
Vertikální šířka paprsku (2,4 GHz) | 90 |
Vertikální šířka paprsku (5 GHz) | 45 |
Voltage Standing Wave Ratio (VSWR) | 2:1 |
Výška | 201,3 |
Základní materiál | Plast |
Zisk antény (2,4 GHz) | 10 |
Zisk antény (5 GHz) | 15 |
Základní technické parametry | |
Rozměry | 201,3 × 128,0 × 32,5 mm |
Hmotnost s montáží | 480 g |
Hmotnost bez montáže | 400 g |
Bydlení | UV stabilizovaný plast |
Podporovaný frekvenční rozsah | 2,4 - 2,5 GHz 5,1 - 5,9 GHz |
Šířka paprsku HPOL | 2,4 GHz 90 ° 5 GHz, 45 ° |
Šířka paprsku VPOL | 2,4 GHz 90 ° 5 GHz, 45 ° |
Šířka nosného nosníku | 2,4 GHz 90 ° 5 GHz, 45 ° |
Maximální hodnota VSWR | 2,5: 1 |
Polarizace | Dvojité, lineární |
Izolace mezi poli | 2,4 GHz, 25 dB 5 GHz, 30 dB |
Zisk antény | 2,4 GHz 10 dBi 5 GHz, 15 dBi |
Shromáždění | Zeď / tyč (součástí balení) |
Rychlý návod | Ke stažení |
Datový list | Ke stažení |
1. Włóż uchwyt przegubu kulowego do pierścienia blokującego za pomocą gwintów pierścienia blokującego skierowanego w stronę przegubu kulowego.
2. Otwórz metalowy pasek i przeprowadź go przez podstawę przegubu kulowego.
3. Owiń metalową taśmę wokół drążka. Za pomocą klucza nasadowego 7 mm przekręć śrubę w prawo i bezpiecznie zamocuj zacisk do słupa.
4. Przymocuj antenę do uchwytu przegubu kulowego i przekręć śrubę w kierunku zgodnym z ruchem wskazówek zegara, a następnie bezpiecznie przymocuj zacisk do słupa.
5. Podłącz jeden koniec kabla radiowego do anteny.
6. Podłącz drugi koniec kabla RF do urządzenia UAP-AC-M.
Frekvence antény je 2,4 GHz a 5 GHz (dvoupásmová).
Polarizace je dvojitá, lineární.
