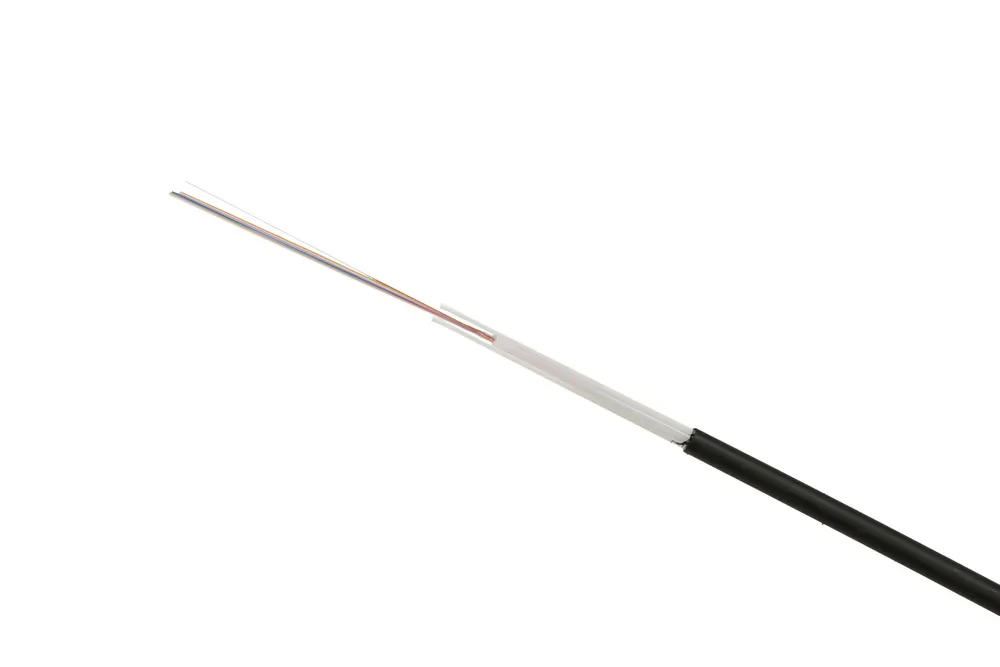

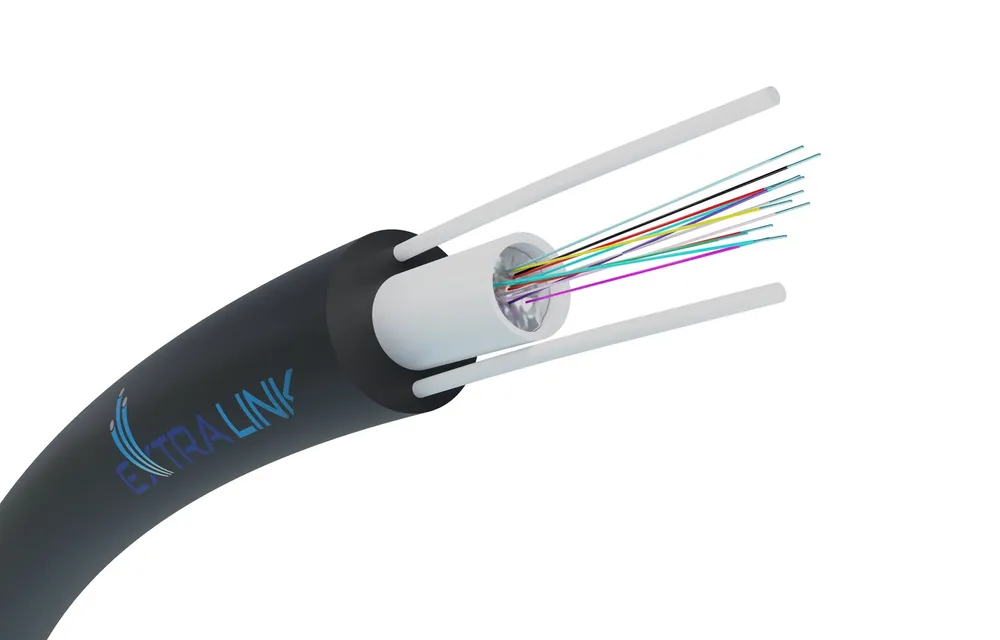

Extralink Aerial Cable je kabel z optických vláken určený pro použití v montáži nad hlavou. Jeho konstrukce využívá 12 vláken G.652D, která jsou umístěna ve střední trubce, a výztužný prvek je vyroben ze dvou prutů Fujikura FRP.
Samonosné kabely z optických vláken jsou určeny pro venkovní použití, proto jsou odolné vůči nepříznivým povětrnostním podmínkám a teplotním rozdílům. Jejich struktura je vyztužena dvěma pruty FRP (plast vyztužený vlákny) od renomovaného japonského výrobce Fujikura. Vnější plášť z polyethylenu je odolný proti slunečnímu záření.
| Funkce / filtry | |
| Montážní kabel | Odvzdušného |
| Počet vláken optického kabelů | 12F |
| Standardn vlákna | G.652.D |
| Pevnost v tahu | 1 kN |
| Průměr kabelu | 6,3mm |
| Optické vlastnosti kabelů z optických vláken | |
| Typ vlákna | G.652.D |
| Útlum při referenční vlnové délce | Pro 1310 nm je to: 0,36 dB / km Pro 1550 nm je to: 0,22 dB / km |
| Chromatická disperze při referenční vlnové délce | Pro 1310 nm to je: 3,5 ps / nm.km Pro 1550 nm to je: 18 ps / nm.km |
| Hmotnost a rozměry | |
| Počet vláken | 12 |
| Hmotnost kabelu | 20 kg / km |
| Průměr kabelu | 6,3 mm |
| Mechanické vlastnosti | |
| Minimální poloměr ohybu | 20 x průměr kabelu |
| Pevnost v tahu | 1,0 kN |
| Odolnost proti tlaku | 1000 N / 100 mm |
| Odolnost proti nárazu s počáteční energií | 10 J (25 rázů) |
| Charakteristika prostředí | |
| Pracovní teplota | -40 ° C až 60 ° C |
| Skladovací teplota | -50 ° C až 60 ° C |
| Teplota instalace | -10 ° C až 60 ° C |
| Komentáře | |

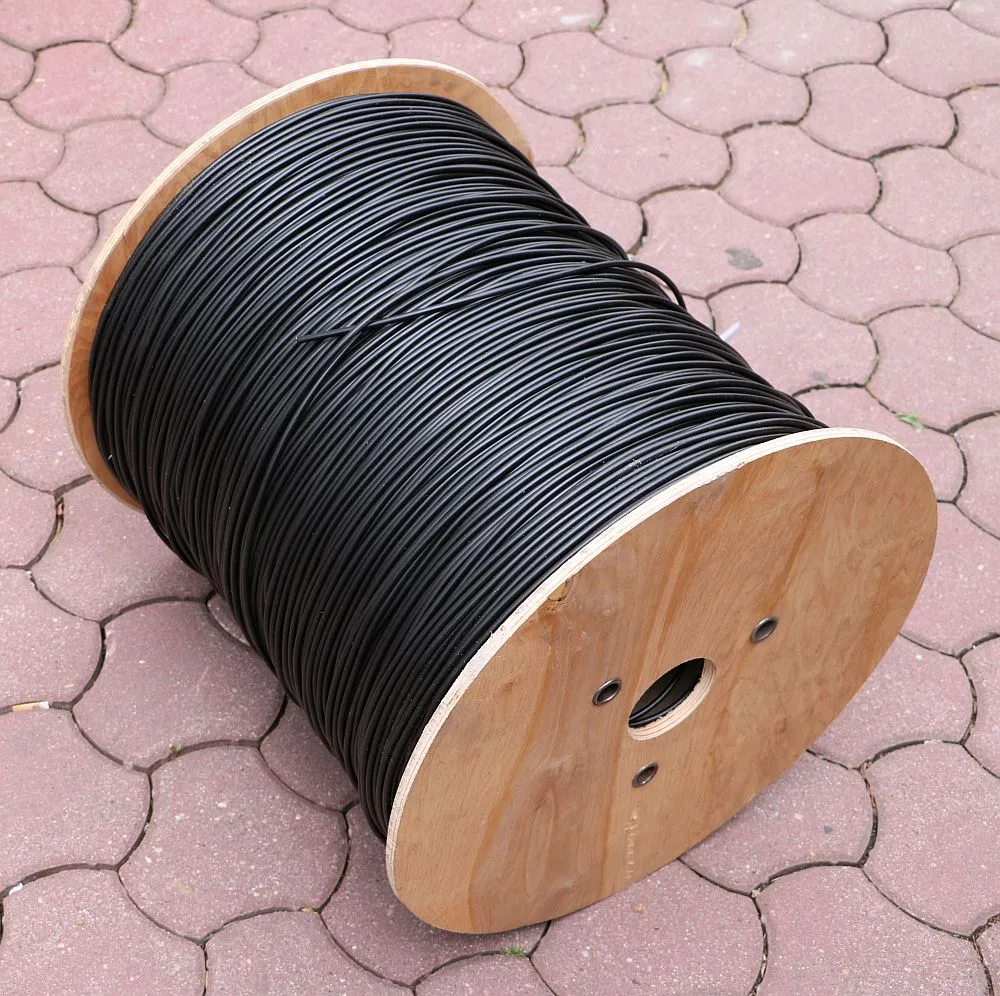

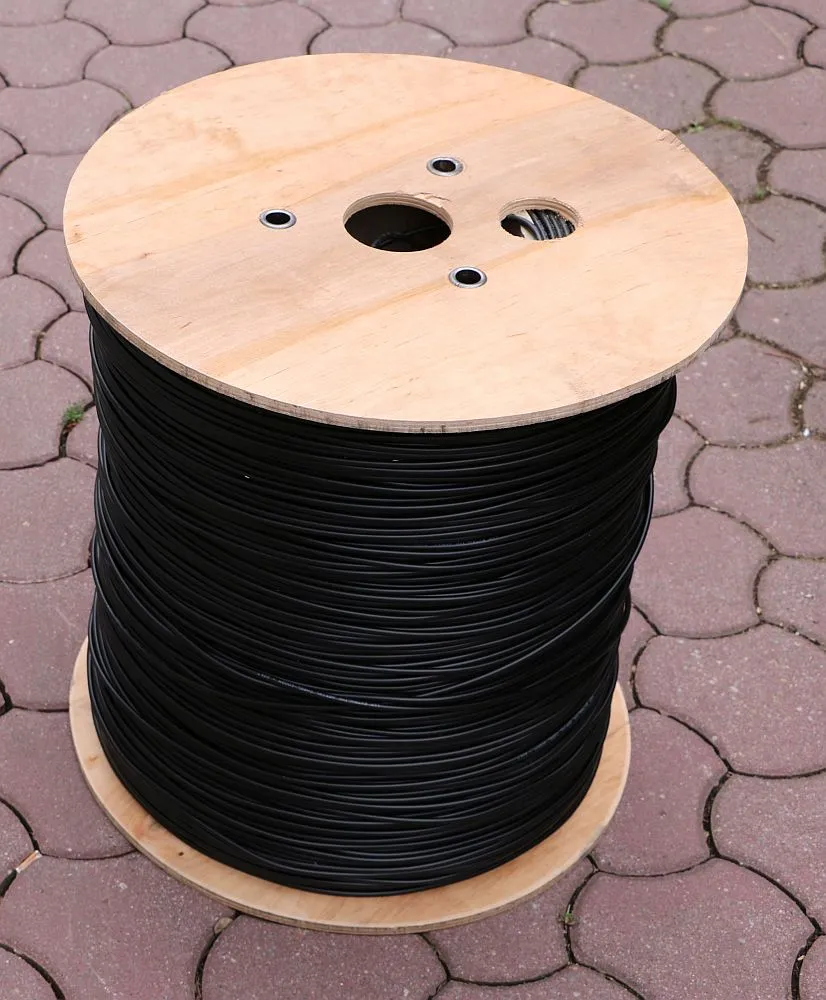

| Délka na cívce | 2 km |
| Technické specifikace | Ke stažení |
Pevnost v tahu anténního kabelu Extralink je 1,0 kN.
