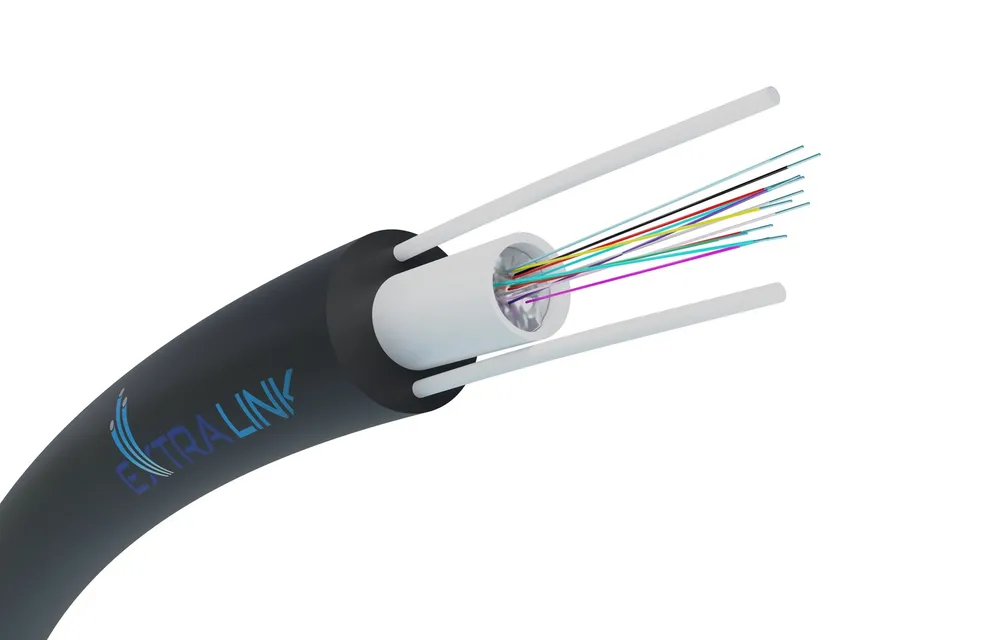

Extralink Aerial Cable je kabel z optických vláken určený pro použití v nadzemních instalacích. Jeho konstrukce využívá 24 vláken G.652D, která jsou umístěna ve střední trubce, a výztužný prvek se skládá ze dvou tyčí Fujikura FRP.
Samonosný kabel z optických vláken je určen pro venkovní použití, je proto odolný vůči nepříznivým povětrnostním podmínkám a teplotním rozdílům. Jeho struktura je vyztužena dvěma pruty FRP (plast vyztužený vlákny) od renomovaného japonského výrobce Fujikura. Vnější plášť z polyethylenu je odolný proti slunečnímu záření.
| Funkce / filtry | |
| Montážní kabel | Odvzdušného, Na vnější straně budov, |
| Počet vláken optického kabelů | 24F |
| Standardn vlákna | G.652.D |
| Barva | Černá |
| Délka kabelu | 2000 |
| Hmotnost kabelu | 35.18 |
| Konektor 1 | Ne |
| Konektor 2 | Ne |
| Materiál izolační vrstvy | Polyetylen (PE) |
| Pevnost v tahu | 1 kN |
| Počet kusů v balení | 1 |
| Pohlaví konektoru 1 | Ne |
| Pohlaví konektoru 2 | Ne |
| Provozní rozsah teplot (T-T) | -40 - 60 |
| Průměr kabelu | 6,5mm, 6.5, |
| Rozsah teplot při skladování (T-T) | -50 - 60 |
| Struktura režimu vlákna | Jednovidové |
| Typ balení | Naviják |
| Typ kabelu | ADSS |
| Typ optického vlákna | G.652D |
| Optické vlastnosti kabelů z optických vláken | |
| Typ vlákna | ITU-T G.652D (9/125) |
| Útlum při referenční vlnové délce | Pro 1310 nm je to: 0,36 dB / km Pro 1550 nm je to: 0,22 dB / km |
| Chromatická disperze při referenční vlnové délce | Pro 1310 nm to je: 3,5 ps / nm.km Pro 1550 nm to je: 18 ps / nm.km |
| Hmotnost a rozměry | |
| Počet vláken | 24 |
| Průměr kabelu | 6,5 mm |
| Hmotnost kabelu | 35,18 kg / km |
| Volný průměr trubky | 3,0 mm |
| Průměr vyztužení plastovými vlákny (FRP) | 1,2 mm |
| Kabely z optických vláken - mechanické vlastnosti | |
| Pevnost v tahu během montáže | 1,0 kN |
| Odolnost proti tlaku | 3000 N / 100 mm |
| Otáčení | 10 cyklů +/- 180 ° |
| Udeřil | 5 Nm |
| Minimální poloměr ohybu | Síla: 20 x průměr kabelu Žádná síla: 10 x průměr kabelu |
| Charakteristika prostředí | |
| Pracovní teplota | -40 ° C až 60 ° C |
| Skladovací teplota | -50 ° C až 60 ° C |
| Teplota instalace | -10 ° C až 60 ° C |
| Komentáře | |
| Délka na cívce | 2 km |
| Technické specifikace | Ke stažení |
Pevnost v tahu anténního kabelu Extralink je 1 kN.
