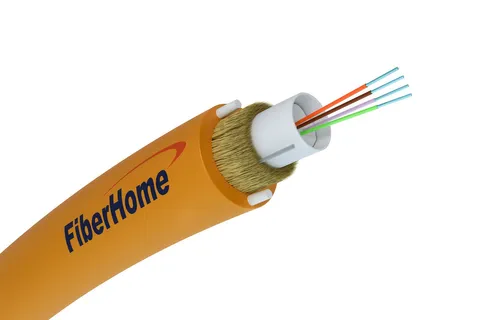

4F DAC Z-XOTKTCD zemní optický kabel je zemní optický kabel určený pro přímé zakopání do země. Jeho konstrukce byla vyrobena ze 4 vláken G.652D umístěných ve střední trubce. Výztužným prvkem jsou kromě obvodových pevnostních prvků dvě FRP tyče z aramidové příze zabudované do vnějšího pláště, které zajišťují požadovanou pevnost kabelu v tahu. Na druhé straně vnější plášť z HDPE chrání kabel před vlivem vnějšího prostředí.
Ve srovnání s běžnými aramidovými kabely má silnější tyče FRP a silnější vnější plášť.
| Funkce / filtry | |
| Montážní kabel | Na vnější straně budov |
| Počet vláken optického kabelů | 4F |
| Standardn vlákna | G.652.D |
| Barva | Černá |
| Délka kabelu | 4000 |
| Hmotnost kabelu | 24 |
| Konektor 1 | Ne |
| Konektor 2 | Ne |
| Materiál izolační vrstvy | Vysokohustotní polyethylen (HDPE) |
| Pevnost v tahu | 1,2 kN |
| Plug and Play | Ne |
| Počet kusů v balení | 1 |
| Pohlaví konektoru 1 | Ne |
| Pohlaví konektoru 2 | Ne |
| Provozní rozsah teplot (T-T) | -30 - 70 |
| Průměr kabelu | 5,3mm, 5.3, |
| Struktura režimu vlákna | Jednovidové |
| Testovací protokol v ceně | Ano |
| Typ balení | Naviják |
| Typ kabelu | ADSS |
| Typ optického vlákna | G.652D |
| Technická data | |
| Typ kabelu | Zemitý |
| aplikace | kabel určený k přímému zakopání do země |
| Počet kabelů na jedné cívce | 4 km |
| Počet zkumavek | 1 |
| Množství vláken na tubu | 4 |
| Množství plnidel | 0 |
| Průměr trubky | 2,1 mm |
| Typ vlákna | G652D |
| Gel | tixotropní gel |
| Hlavní posilující prvky | FRP tyč |
| Průměr výztužné tyče | 0,8 mm |
| Extra výztuž | Nemá |
| Materiál vnějšího pláště | HDPE |
| Barva vnějšího pláště | oranžový |
| Tloušťka vnějšího pláště | 1,2 mm |
| Ripcordy | 1 |
| Průměr kabelu | ~ 5,3 mm (± 5%) |
| Hmotnost kabelu | ~ 24 kg / km (± 5%) |
| Tažná síla | 1200 N |
| Poloměr ohybu | během instalace: 20 x průměr při instalaci: 10 x průměr |
| Přípustná provozní teplota | - 30 do + 70 st. C |
| Standard barev vlákna | TIA-598-C |
| Datový list (ENG) | Ke stažení |
