EdgePoint Ubiquiti Networks steht für eine Reihe von Produkten, die als erste CIS-Checkpoint-Geräte auf dem Markt konzipiert wurden. Es verfügt über EdgeMAX-Routing-Funktionen, bietet Informationsübertragung über Glasfaserkabel und umfassende Stromversorgungsmöglichkeiten. EdgePoint ist mit der FiberProtect-Funktion ausgestattet, die Schäden durch elektrostatische Entladung (ESD) eliminiert und elektromagnetische Interferenzen (EMI) reduziert, wodurch die Datenqualität bei Fernverbindungen deutlich verbessert wird.
EdgePoint bietet eine grafische Benutzeroberfläche, die für eine bequeme Verwendung und einfache Einrichtung konzipiert ist. Der Zugang ist über den Netzwerkanschluss und die Website möglich. Die intuitive Verwaltung des Geräts erfolgt über eine virtuelle Portansicht, die physische Konnektivität, Geschwindigkeit und Status anzeigt.
CLI bietet eine schnelle und flexible Befehlszeilenkonfiguration. Es ist möglich, Einstellungen zu verwalten, alle erweiterten Funktionen zu überwachen und direkten Zugriff auf Standard-Linux-Tools, Shell-Befehle und den Zugriff auf CLI über SSH, Telnet zu haben.
Features / filters | |
Anzahl der LAN-Ports | 5x 10/100/1000BaseTX (RJ45), 1x SFP (1,25G), |
Anzahl der basisschaltenden RJ-45 Ethernet Ports | 5 |
Anzahl der CPU-Kerne | 2 |
Anzahl installierten SFP Module | 1 |
Art der Stromversorgung des Geräts | Passiver PoE, Netzgerät, |
Art des Gehäuses | Kunststoff |
Basic Switching RJ-45 Ethernet Ports-Typ | Gigabit Ethernet (10/100/1000) |
Betriebstemperatur | -40 - 65 |
Breite | 177,1 |
CPU-Frequenz | 880 MHz |
Eingebauter Prozessor | Ja |
Gewicht | 605 |
Höhe | 49,8 |
LED-Anzeigen | Aktivität, Link, PoE, Leistung, Geschwindigkeit |
Management | Über einen Internetbrowser, CLI - Command Line Interface, |
PoE-Ausgabe | Ja |
Poe-Eingabe | Ja |
Power over Ethernet (PoE) | Ja |
Produktfarbe | Weiß |
Prozessortaktfrequenz | 880 |
Quality of Service (QoS) Support | Ja |
RAM-Speicher | 256MB |
Relative Luftfeuchtigkeit in Betrieb | 10 - 90 |
Reset-Knopf | Ja |
SSH-/SSL-Unterstützung | Ja |
Stromverbrauch (max.) | 7 |
Switch-Ebene | L3 |
Tiefe | 188,6 |
VLAN-Unterstützung | Ja |
Zertifizierung | CE, FCC, IC |
Grundlegende technische Parameter | |
Gewicht | 605 g (1,33 lb) |
Abmessungen | 188,6 × 177,1 × 49,8 mm (7,43 × 6,97 × 1,96") |
Merkmale des Gehäuses | Polycarbonat, UV-beständig |
Max. Leistungsaufnahme | 7 W |
Leistungsaufnahme | (1) DC-Klemmenblock-Anschluss oder (1) RJ45 (eth0) |
Stromversorgung | Min. 24 V/0,3 A |
Eingangsspannung | 24 V, 3 A |
PoE-Eingabe | (1) 24 V 1,4 A, 4 Paare (+1, 2, 4, 5; -3, 6, 7, 8) passive PoE, eth0 |
PoE-Ausgabe | (5) 24 V/0,7 A, 2 Paare (+4, 5; -7, 8) passive PoE, eth0 bis eth4 |
Leistungsüberwachung | (1) DC-Klemmenblock, Eingangsleistung (1) RJ45, eth0, Eingangsleistung |
Unterstützter Spannungsbereich | 26 bis 16 V DC |
Schaltflächen | Zurücksetzen |

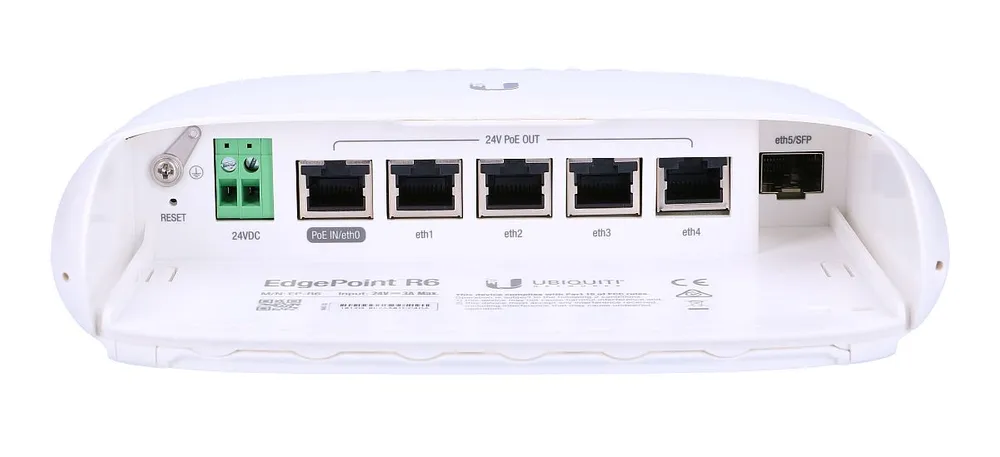

Daten-Ports | (5) 10/100/1000 RJ45-Anschlüsse (1) 1-Gbit/s-SFP-Anschluss |
Bearbeiter | Zweikernig 880 MHz, MIPS1004Kc |
Speicher RAM | 256 MB DDR3-1600 BILDER |
Flash-Speicher | 256 MB NAND |
Bescheinigungen | CE, FCC, IC |
Installation | Wand/Pfosten |
Windwiderstand | 46 N bei 200 km/h |
Betriebstemperatur | -40°C bis 65°C (-40°F bis 149°F) |
Luftfeuchtigkeit während des Betriebs | 10% bis 90% |
1. Przed aktywacją PoE upewnij się, że podłączone urządzenie obsługuje pasywne PoE oraz ma dostarczone zasilanie.
2. W zakładce Dashboard wybierz kolejno opcje Actions > PoE port, który chcesz skonfigurować.
3. Pojawi się okno Konfiguracja interfejsu. Wybierz opcję 24 V i kliknij Zapisz.
Aby uzyskać szczegółowe instrukcje dotyczące konfigurowania innych funkcji, proszę zapoznać się z podręcznikiem użytkownika EdgeOS. Podręcznik użytkownika jest dostępny pod adresem https://www.ui.com/download/edgemax/
Die Stromversorgung des Geräts ist Passives PoE, das Netzteil.
Der Betriebstemperaturbereich beträgt -40°C bis 65°C (-40°F bis 149°F).
