Der Extralink-Multiplexer/Demultiplexer ist das Grundelement, das zur Vervielfachung der Übertragungskapazität einer Glasfaserstrecke verwendet wird. Es kann sowohl für neu gebaute als auch für bestehende Linien verwendet werden.

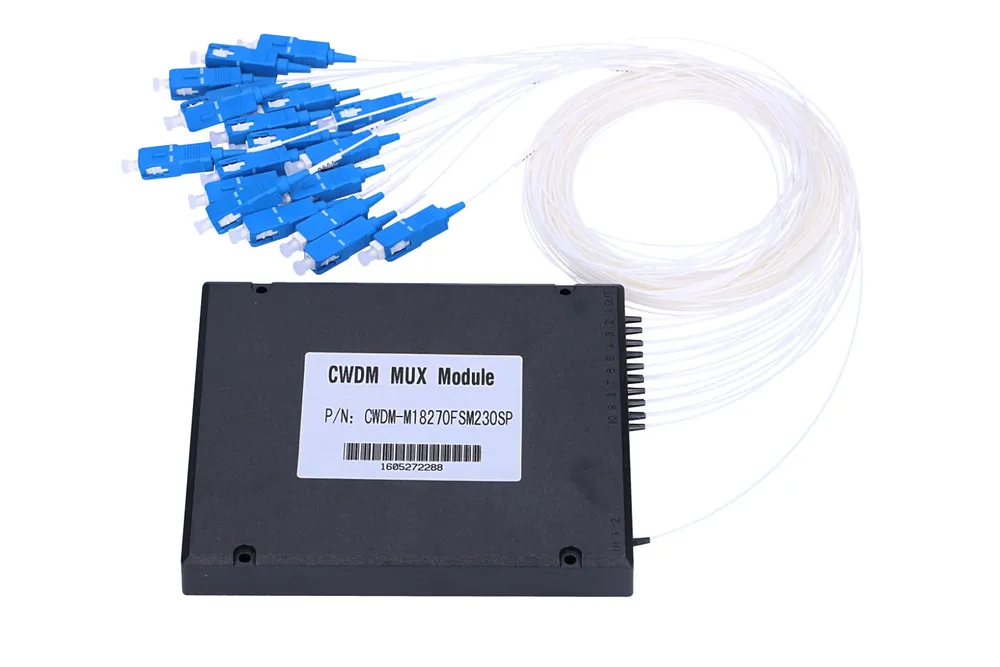

Extralink MUX/DEMUX CWDM ist ein 18-Kanal-Modul, das im Wellenlängenbereich von 1270-1610 nm arbeitet.
| Features / filters | |
| Durchmesser des Kabels | 0,9mm |
| Technische Spezifikation | |
| Wellenlängenbereich (nm) | 1270nm-1610nm |
| Welligkeit (dB) | |
| Dämpfung (dB) / Mittelwelle (nm) | 0,48 (dB) / 1470 (nm) 0,59 (dB) / 1490 (nm) 1,00 (dB) / 1510 (nm) 0,69 (dB) / 1530 (nm) 0,56 (dB) / 1550 (nm) 0,79 (dB) / 1570 (nm) 0,92 (dB) / 1590 (nm) 1,30 (dB) / 1610 (nm) |
| Verbindungen | SC/UPC |
| Richtwirkung (dB) | > 55 |
| Dicke der Fasern | 0,9 mm |
| Temperaturbereich st. C | -20 ~+70 |
| Rückflussdämpfung (dB) | > 45 |
| Faserlänge | 1.5m |
Um den Wellenform-Multiplikator zu verwenden, müssen Sie zwei d=Module an jedem Ende der Zeile verwenden.
Jeder Ausgang des Moduls wird z.B. an einen cwdm SFP-Einsatz angeschlossen, der bei der entsprechenden Wellenlänge arbeitet.
