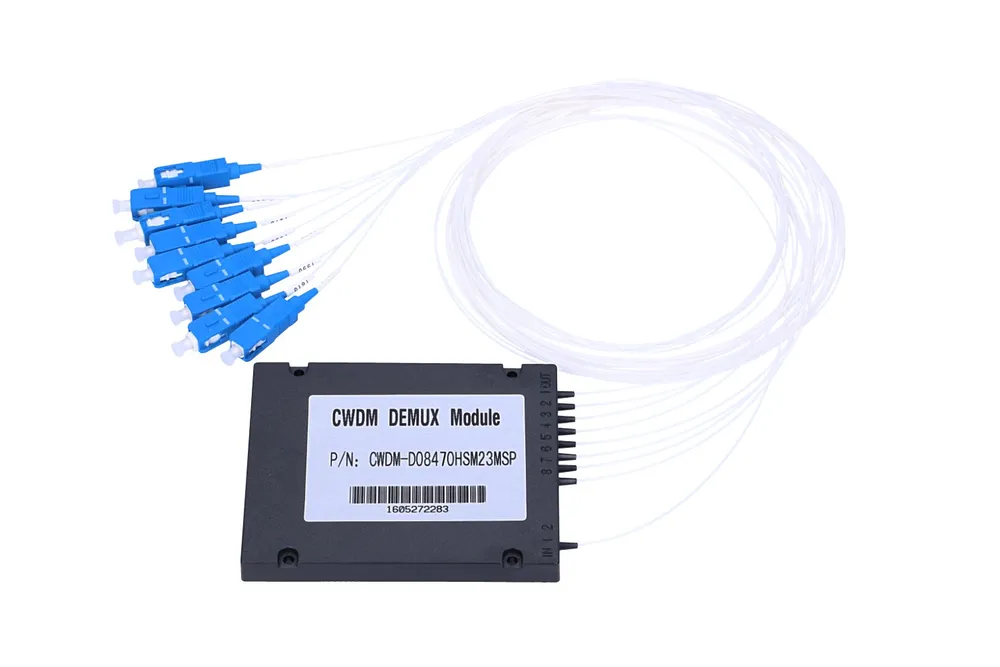

Extralink 1x8 ITBMUX | CWDM-Modul | 1470nm - 1610nm
CODE: EX.3159 / EAN: 5902560363159
DE
Der Extralink-Multiplexer/Demultiplexer ist das Grundelement, das zur Vervielfachung der Übertragungskapazität einer Glasfaserstrecke verwendet wird. Es kann sowohl für neu gebaute als auch für bestehende Linien verwendet werden.
Extralink MUX/DEMUX CWDM ist ein 8-Kanal-Modul, das im Wellenlängenbereich von 1470-1610 nm arbeitet.
Technische Spezifikation | |
Wellenlängenbereich (nm) | 1470nm-1610nm |
Welligkeit (dB) | |
Dämpfung (dB) / Mittelwelle (nm) | 0,48 (dB) / 1470 (nm) 0,59 (dB) / 1490 (nm) 1,00 (dB) / 1510 (nm) 0,69 (dB) / 1530 (nm) 0,56 (dB) / 1550 (nm) 0,79 (dB) / 1570 (nm) 0,92 (dB) / 1590 (nm) 1,30 (dB) / 1610 (nm) |
Rückflussdämpfung (dB) | > 45 |
Faserlänge | 1.5m |
Richtwirkung (dB) | > 55 |
Verbindungen | SC/UPC |
Dicke der Fasern | 0,9 mm |
Temperaturbereich st. C | -20 ~+70 |
Um den Wellenform-Multiplikator zu verwenden, müssen Sie zwei d=Module an jedem Ende der Zeile verwenden.
Jeder Ausgang des Moduls wird z.B. mit einem cwdm SFP-Einsatz verbunden, der bei der entsprechenden Wellenlänge arbeitet.
