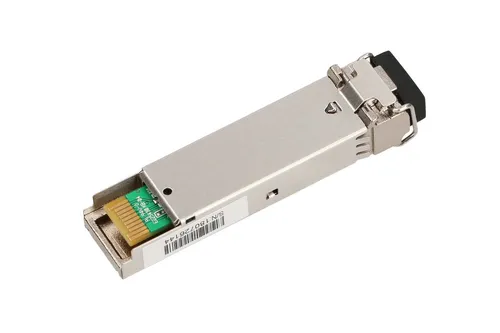

Das optische Modul Extralink SFP CWDM 1.25G 1570NM ist ein Singlemode-SFP-Einsatz für die serielle optische Datenübertragung. Der Transceiver ermöglicht Datenraten von bis zu 1,25 Gbit/s über Entfernungen von bis zu 40 km. Das optische SFP-CWDM-Modul ist mit einem LC-Ausgangsstecker ausgestattet. Es zeichnet sich durch einen geringen Stromverbrauch aus. Das Extralink SFP CWDM 1.25G optische SFP-Modul ist für die Laserschutzklasse 1 zertifiziert und entspricht der Norm SFF-8472.
| Features / filters | |
| Ausgangsanschluss | LC |
| SFP-Modul: Port-Geschwindigkeit | 1,25 Gbps |
| Übertragungsdistanz | Über 20km |
| Anzahl enthaltener Produkte | 1 |
| Art der Faser | SM (Einzelmodus) |
| Benutzerhandbuch | Nein |
| Betriebsanleitung | Nein |
| Coarse Wavelength Division Multiplexing (CWDM) | Ja |
| Digitale Diagnose-Überwachung (DDM) | Ja |
| Einfache Installation | Ja |
| Gehäusematerial | Metall |
| HP-Segment | Business |
| Maximal mögliche Übertragungsstrecke | 40000 |
| Maximale Datenübertragungsrate | 1250 |
| Multi-Mode-Faser (MMF) unterstützt | Nein |
| Nachhaltigkeitszertifikate | CE, RoHS |
| Plug & Play | Ja |
| Produktfarbe | Edelstahl |
| Schnittstelle | SFP |
| SFP Transceiver-Typ | Faseroptik |
| SFP-Duplex-Typ | Wellenform (WDM) |
| Single-Mode-Faser (SMF) unterstützt | Ja |
| Wellenlänge | 1570 nm, 1570, |
| Wellenlängen-Multiplex-Technik (WDM) | Nein |
| Grundlegende technische Parameter | |
| Übertragungsgeschwindigkeit | bis zu 1.25Gbps |
| Entfernung | bis zu 40 km |
| Typ | SFP |
| Ausgangsstecker | LC |
| Übertragungsart | Single-Mode |
| Duplex-Typ | CWDM |
| Gehäusetemperatur während des Betriebs | 0 bis 70°C |
| Versorgungsspannung | 3,15~3,45V (optimal 3,3V) |
| Versorgungsstrom | max. 290mA |
| Optische Eigenschaften | |
| Mittlere Ausgangsleistung | -3~3dBm |
| Zentrale Wellenlänge (Senden) | lc-6,5~lc 6,5 nm (optimal lc) |
| Extinktionskoeffizient | min. 8,2dB |
| Spektrale Breite (RMS) | max. 1nm |
| Seitenmodus-Dämpfungskoeffizient | min. 30dB |
| Optische Anstiegs-/Abfallzeit (20% ~ 80%) | max. 0,26dB |
| Jitter | max. 0,43dBm |
| Optische Ausgangsmaske | Konform mit IEEE 802.3z |
| Empfangsempfindlichkeit | min. -24dBm |
| Zentrale Wellenlänge (Empfang) | 1260~1620nm |
| Überlastung des Empfängers | min. -3dBm |
| LOS De-Assert | max. -25dBm |
| LOS-Assert | min. -35dBm |
| LOS-Hysterese | 1~4dB |
