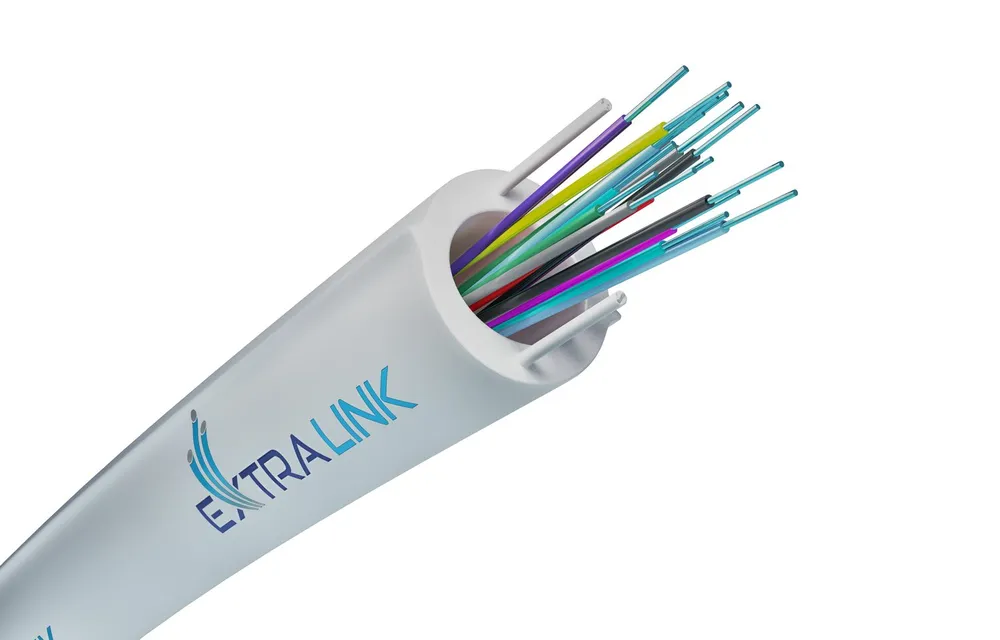

Das Extralink-Kabel mit leichtem Zugang ist für die vertikale Installation innerhalb des Gebäudes vorgesehen. Seine Konstruktion ermöglicht einen sehr schnellen und einfachen Zugang zu den in der Bündelader platzierten optischen Fasern, indem das sogenannte Fenster ausgeschnitten wird, das einen freien Zugang zu den Fasern ermöglicht. Das vorgestellte Kabel hat einen Durchmesser von 10,5 mm und ist mit einer äußeren LSZH-Ummantelung versehen.
| Features / filters | |
| Anzahl von Fasern des Lichtwellenleiter-Kabels | 24F |
| Faser-Standard | G.657.A2 |
| Anschluss 1 | Nein |
| Anschluss 2 | Nein |
| Betriebstemperatur | -20 - 70 |
| Durchmesser des Kabels | 10,5mm |
| Jackenmaterial | Raucharm halogenfrei (LSZH) |
| Kabeldurchmesser | 1,05 |
| Kabellänge | 500 |
| Kabeltyp | FTTH |
| Lichtleitertyp | G.657.A2 |
| Produktfarbe | Weiß |
| Steckverbinder 1 Geschlecht | Nein |
| Steckverbinder 2 Geschlecht | Nein |
| Temperaturbereich bei Lagerung | -30 - 70 |
| Unterstütze Wellenlängen | 1310,1550 |
| Optische und geometrische Eigenschaften von Lichtwellenleiterkabeln | |
| Unterdrückung | Für 1310 nm ist dies der Fall: < 0.36 dB/km Dla 1550 nm wynosi: |
| Modische Polarisationsdispersion | |
| Wellenlängen-Grenzwert | |
| Null-Dispersions-Wellenlänge | 1300~1324 nm |
| Ausbreitungsneigung Null | |
| Chromatische Dispersion | Für 1285~1330 nm ist dies der Fall: < 3.5 ps/(nm^2.km) Dla 1550 nm wynosi: |
| Durchmesser des Modulfeldes | Für 1310 nm ist dies der Fall: 9,3 ± 0,5 um |
| Modulfeld-Konzentrizitätsfehler | |
| Durchmesser des Mantels | 125,0 ± 1,0 um |
| Elliptizität des Mantels | |
| Durchmesser der Abdeckung | 245 ± 10 um |
| Proof-Test-Niveau | 100 kpsi, 1% |
| Mechanische und Umwelteigenschaften | |
| Druckfestigkeit | Die angewandte Belastung: 500 N/100 mm (IEC 60794-1-2 Verfahren E3) Akzeptanz-Kriterien Die Dauer der Belastung: 5 Minuten Dämpfender Anstieg: |
| Installationstemperaturbereich | Von -20°C bis 70°C |
| Betriebstemperaturbereich | Von -20°C bis 70°C |
| Lagertemperaturbereich | Von -30°C bis 70°C |
| Physikalische Eigenschaften | |
| Anzahl der Fasern | 24 C |
| Fasertyp | HSCC-15-PAT001 |
| Farbe der Faser | Blau, orange, grün, braun, grau, weiß, rot, schwarz, gelb, violett, rosa, zyan, schwarz und blau, schwarz und orange, schwarz und grün, schwarz und braun, schwarz und grau, schwarz und weiß, schwarz und rot, Schwarz und Weiß, Schwarz und Gelb, Schwarz und Violett, Schwarz und Rosa, Schwarz und Cyan |
| Hauptmantel mit farbiger Schicht | 245 ± 10 µm |
| Dichte Farbbeschichtung | 900 µm dichte Pufferfaser |
| Kabelverstärkung | KRP-Stab |
| Material des Außengehäuses | LSZH |
| Kabel-Durchmesser | 10,5 ± 0,5 nm |
| Länge auf Rolle | 2 km ± 10% |
| Technische Spezifikation | Download |
Kabelwiderstand gegen Quetschung:
Die angewandte Belastung: 500 N/100 mm (IEC 60794-1-2 Methode E3), Belastungsdauer: 5 Minuten, Dämpfungserhöhung:
