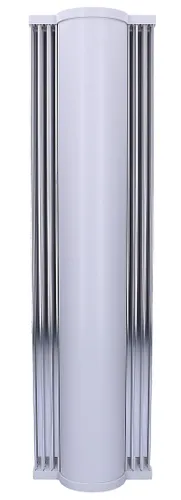

HF-Elements SEC-CC-2-14 | Sektor-Antenne | MIMO, 2,4GHz, 14dBi, 2x RP-SMA





Die RF Elements-Sektorantenne mit 14 dBi Antennengewinn, die im 2,4 GHz-Band arbeitet, ist eine Version der Träger-Sektorantenne mit doppelter Polarisation und einer Antenne mit horizontaler und einer Antenne mit vertikaler Polarisation. Antennen für den Trägersektor erfüllen die Anforderungen der Kunden in Bezug auf Leistung, Lärmfestigkeit bei der Kollokation, einfache Installation und attraktiven Preis. Die Antennen sind mit dem innovativen BackShield ausgestattet, einem patentierten System von selektiven Frequenzreflektoren, die in die Antennenstruktur eingebaut sind, um die seitlichen und hinteren Strahlen in der Nähe des Strahlungsfeldes zu schwächen.
Die Antennen im Premium Carrier-Sektor sind für die MiMo-Leistung und den Einsatz von Antennen-Clustern optimiert. Mit der BackShield-Technologie ist die Kollokation mit der Sector Carrier Class eine einfache Aufgabe. Antennen der Sektor-Trägerklasse sind auch in 3x3-Konfiguration erhältlich: Sektor-Trägerklasse 5 GHz 16 dBi 3x3 (VVH) und Sektor-Trägerklasse 5 GHz 16 dBi 3x3 (HHV). Die Geräte sind mit vielen horizontalen oder vertikalen Systemen ausgestattet, die mit drahtlosen Standard-CPE H + V mit doppelter Polarität verwendet werden können.
Die vorgestellte Antenne ist mit den Plattformen Ubiquiti(Rocket), MikroTik(Netbox, Basebox, Netmetal) und Cambium Networks (ePMP 1000) kompatibel.
RF-Elemente-Sektorantennen sind mit einem BackShield-System ausgestattet, das die Strahlung im nahen Seiten- und Rückfeld dämpft und die Kolokationsmöglichkeiten in Cluster-Sektor-Implementierungen deutlich erhöht. Selektive Reflektoren mit frequenzdämpfenden Nebenkeulen und Hintergrundbeleuchtung sind in die Antennenstruktur eingebaut und für den spezifischen Frequenzbereich, in dem die Antenne arbeitet, optimiert.
Features / filters | |
Antennenfrequenz | 2.4 GHz |
Antennengewinn | 10dBi - 20dBi |
Typ der Antenne | Sektor- |
Anwendung | Draußen |
Dichtigkeitsklasse | IP55 |
Front-to-Back Verhältnis | 24 dB |
Horizontale Breite des Bündels | 108° |
Kompatibel mit der Marke | Cambium, Ubiquiti, Mikrotik, |
MIMO-Typ | 2x2 |
Polarisierung | Dual-linear |
Verbindungstyp | 2x RP-SMA |
Vertikale Breite des Bündels | 100° |
VSWR | 1.8:1 |
Technische Daten | |
Anschluss der Antenne | 2 RP-SMA auf integrierten Pigtails |
Antennentyp | 2,4 GHz 14 dBi |
Beständigkeit gegen Temperatur | -26°C bis 60°C (-15°F bis 140°F) |
Windwiderstand | 160 km/h |
Elektrische Neigung | 0° |
Durchmesser der Mastbefestigung | Max. 85 mm |
Gewicht | 2,5 kg / 5.5 lbs - einzelne Einheit 3,5 kg / 7,7 lbs - Einzelstück pro Packung |
Abmessungen | Einzelverpackung für den Einzelhandel: 97,5 × 22 × 10 cm |
Leistung | |
Frequenzbereich | 2400 - 2485 MHz |
Gewinn | 13,8 dBi |
Polarisierung | Doppelleitung H + V |
Signalverhältnis Vorderseite zu Rückseite | 24 dB |
Widerstand | 50 Ohm |
Isolierung zwischen Ports | 18 dB |
Kompatibilität | |
RF-Elemente | StationBox S, StationBox S CARRIER CLASS, RockShield |
Cambium-Netzwerke | ePMP 1000 |
MicroTik | BasisBox, NetBox |
Ubiquiti-Netzwerke | UBNT-Rakete M2, UBNT-Rakete M2 Titan |
