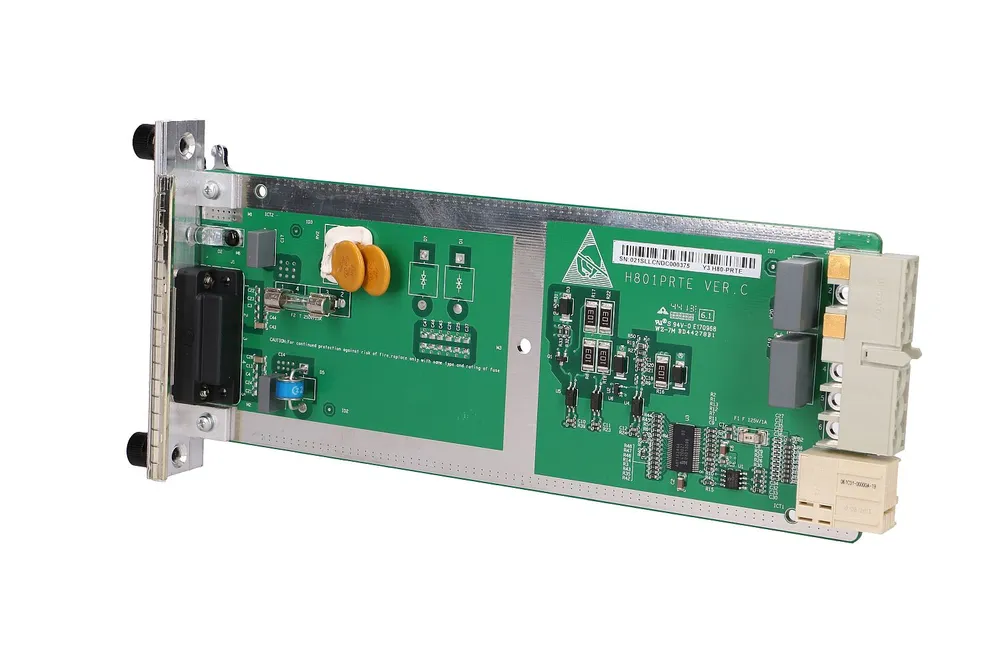

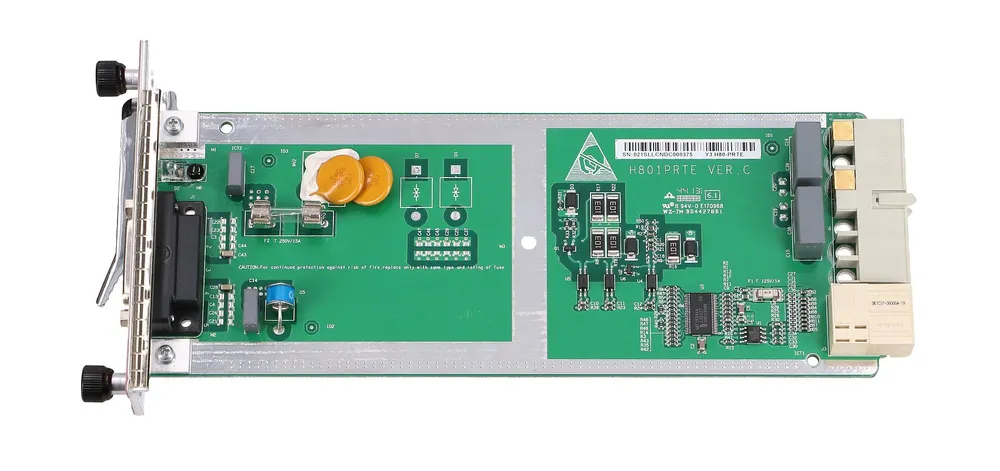

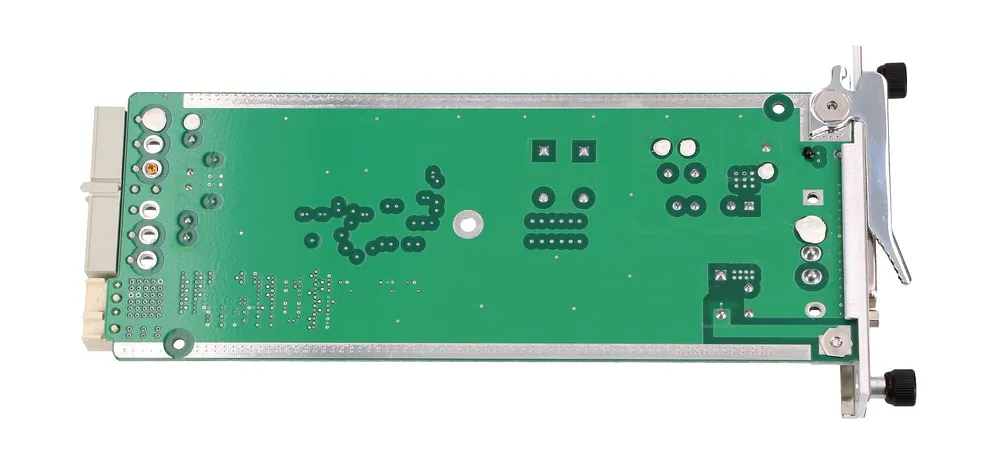

Huawei H801PRTE

H801PRTE ist eine -48 V DC-Leistungsplatine, die für OLT-Geräte wie MA5683T und MA5680T entwickelt wurde.

Vom H801PRTE-Board unterstützte Funktionen

• Eine Leistungsaufnahme, -48 V oder -60 V DC, Eingangsspannungsbereich von -38,4 V bis -72 V
• Filterung und Strombegrenzung für den Leistungseingangsanschluss
• Erkennung von Unterspannung, Leistungsaufnahme und Schäden
• Kombinierte Meldung von Schutzalarmen und Online-Disc-Signalberichten

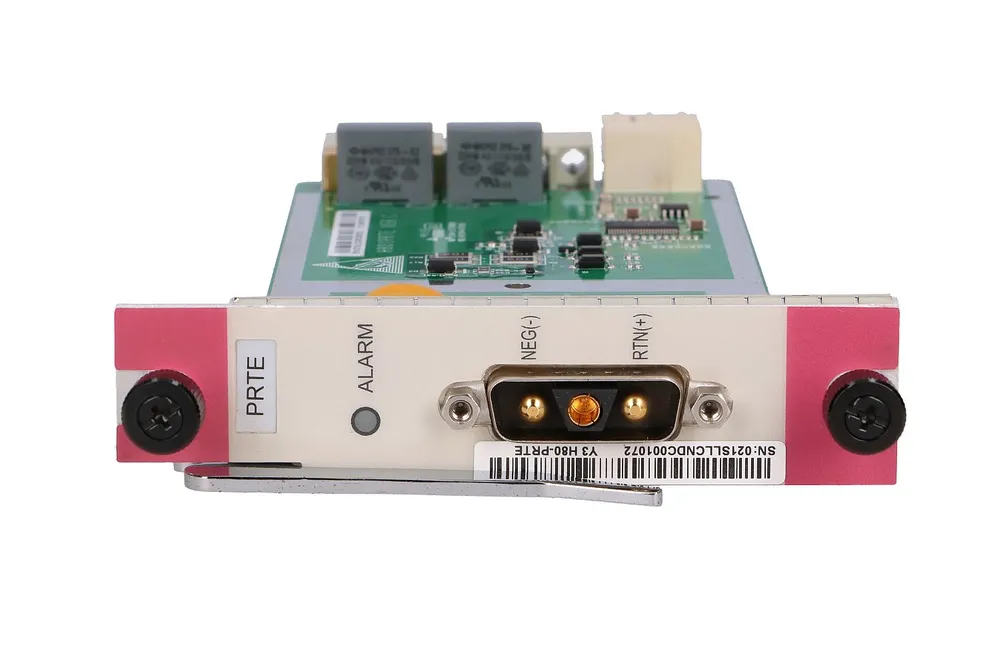

• ALARM-Anzeige

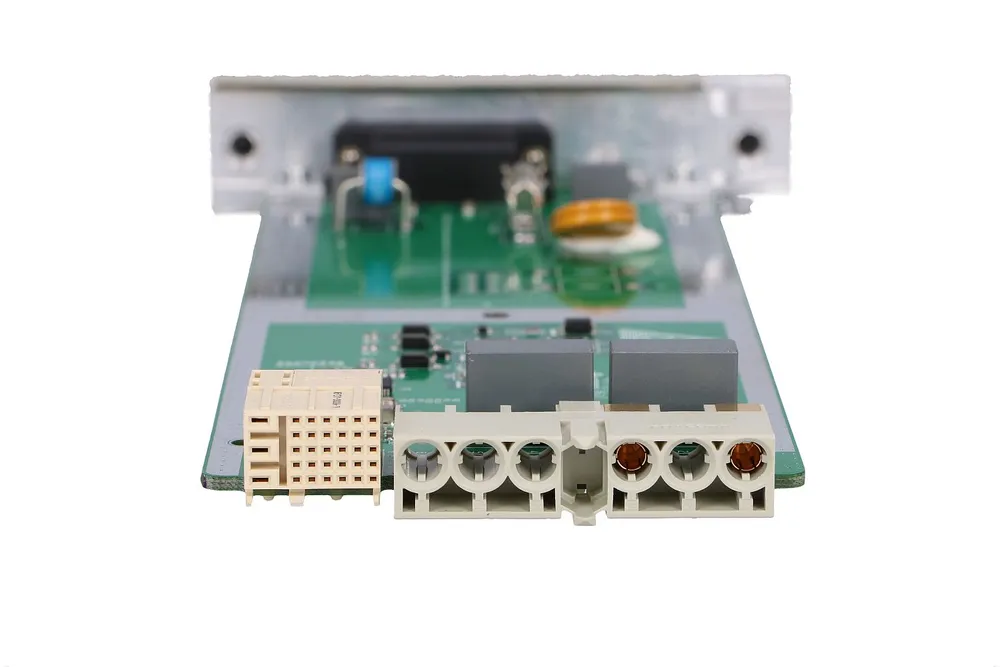

• Die Karte H801PRTE ist mit einem 3V3-Stromversorgungsanschluss ausgestattet, der einen Stromkanal mit einer Spannung von -48 V oder -60 V. Nach Passieren der Schutz- und Filterschaltung wird die Stromversorgung auf die Montageplatte übertragen und versorgt die anderen Platten im Servicerack mit Energie.
• Die Erkennungs- und Meldeschaltung erkennt Schäden an Sicherungen. Erkannte Signale und Platinenanwesenheitssignale werden an die Steuerplatine desselben Kanals gemeldet. Eine LED zeigt den Status an.
• Die Erkennungs- und Meldeschaltung erkennt das Vorhandensein von Eingangsleistung und deren Unterspannung.
• Zur Versorgung bestimmter Leiterplatten wird eine 5V-Stromversorgung von der Montageplatte bereitgestellt.
