LWL-Freileitung Z-XOTKtcdD 24F | Singlemode, 24J, G652D, 1,5kN, 5,9mm, aramid | Fiberhome

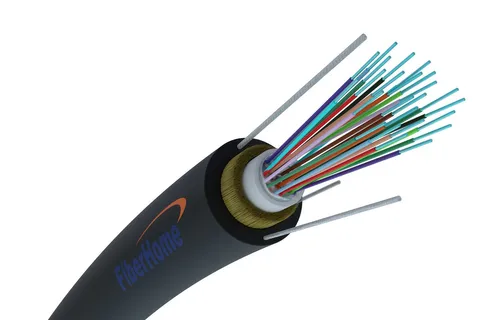

Fiberhome unitube ist ein Glasfaserkabel, das für kurze Strecken in Überkopfinstallationen konzipiert ist. Es verwendet 24 Fasern vom Typ sm G652D, die in einem zentralen Rohr angeordnet sind. Als Verstärkungselement dienen neben den umlaufenden Festigkeitselementen zwei in den Außenmantel eingebettete FRP-Stäbe aus Aramidgarn, die die erforderliche Zugfestigkeit des Kabels gewährleisten. Eine äußere HDPE-Ummantelung des Kerns schützt das Kabel vor äußeren Umwelteinflüssen.
Features / filters | |
Anzahl von Fasern des Lichtwellenleiter-Kabels | 24F |
Faser-Standard | G.652.D |
Montagekabel | Luftkabel, Universal, |
Anschluss 1 | Nein |
Anschluss 2 | Nein |
Betriebstemperatur | -30 - 60 |
Durchmesser des Kabels | 5,2mm |
Jackenmaterial | Hart-Polyethylen (HDPE) |
Kabel mode struktur | Einzelmodus |
Kabeldurchmesser | 5,9 |
Kabelgewicht | 24,5 |
Kabellänge | 4000 |
Kabeltyp | ADSS |
Lichtleitertyp | G.652D |
Plug & Play | Nein |
Produktfarbe | Schwarz |
Steckverbinder 1 Geschlecht | Nein |
Steckverbinder 2 Geschlecht | Nein |
Testprotokoll enthalten | Ja |
Zugfestigkeit | 1,5 kN |
Technische Daten | |
Anmeldung | Mehrzweckkabel - Freileitungsanlagen/Einrichtungen/Leitungen |
Anzahl der Kabel auf einer Trommel | 4 km |
Anzahl der Röhren | 1 |
Anzahl der Fasern pro Röhrchen | 24 |
Anzahl der Füllstoffe | Nicht anwendbar |
Faser-Typ | Monomode-Faser sm G652D |
Gel | Thixotropes Gel |
Wichtigste Verstärkungselemente | Zwei FRP-Stäbe |
Zusätzliche Verstärkung | Aramidfasern |
Material des Außenmantels | HDPE |
Farbe der Außenhülle | Schwarz |
Reißleinen | 1 |
Durchmesser des Kabels | 5,2 mm |
Gewicht des Kabels | 24,5 kg/km |
Durchzugskraft | 1500 N (1,5 kN) |
Biegeradius | Während der Installation: 25 × Durchmesser Nach der Installation: 12,5 × Durchmesser |
Betriebstemperaturbereich | Von -30°C bis 60°C |
Farbstandard der Fasern | TIA-598-C |
Datenblatt (ENG) | Download |
