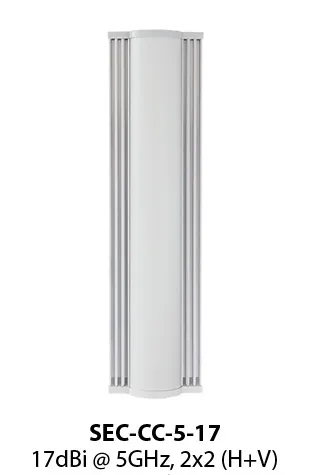

RF-Elements SEC-CC-5-17 | Sektor-Antenne | MIMO, 5GHz, 17dBi, 2x RP-SMA

DE
Sektorantennen der Trägerklasse erfüllen die Kundenanforderungen an HF-Leistung, Störfestigkeit gegen Kolokationsstörungen, einfache Installation und Kosteneffizienz. Die SEC-CC-5-17 ist eine hochwertige Sektorantenne, die für beste MiMo-Leistung und Cluster-Einsatz optimiert ist. Er arbeitet in 5 GHz mit einer Verstärkung von 17 dBi. Die Antenne SEC-CC-5-17 ist eine Version mit doppelter Polarisation, eine Antenne mit horizontaler und eine mit vertikaler Polarisation.
Die von RF Elements hergestellten Antennen der Carrier-Klasse sind optimiert, um einen ausgewogenen Betrieb zwischen horizontalen und vertikalen Antennensystemen zu gewährleisten. Strahlungsdiagramme und Verstärkung in horizontaler und vertikaler Polarisation sind so ähnlich wie möglich. Nachhaltige Leistung ist eine Schlüsselvoraussetzung für eine ausgezeichnete MiMo-Leistung. Dank dieser außergewöhnlichen, ausgewogenen Leistung zeichnen sich Sektorantennen der Trägerklasse bei MiMo-Implementierungen aus. Die erzielbare Flächenabdeckung und Verbindungsleistung ist besser als die von herkömmlichen Antennen.
Alle Antennen der Carrier-Klasse von RF Elements sind mit dem BackShield-System ausgestattet. Er wurde so konzipiert, dass er in der Nähe der seitlichen und hinteren Felder abschwächt. Sein zusätzliches Merkmal ist eine deutliche Erhöhung der Colocationskapazitäten im Clustersektor. In der Struktur der Antenne sind selektive Reflektoren mit frequenzdämpfenden Nebenkeulen und Hintergrundbeleuchtung eingebaut. Sie sind für den spezifischen Frequenzbereich, in dem die Antenne arbeitet, optimiert. Die Antenne SEC-CC-5-17 ist mit Produkten der folgenden Marken kompatibel Cambium-Netzwerke und Ubiquiti-Netzwerke.
Features / filters | |
Antennenfrequenz | 5 GHz |
Antennengewinn | 10dBi - 20dBi |
Typ der Antenne | Sektor- |
Anwendung | Draußen |
Dichtigkeitsklasse | IP55 |
Front-to-Back Verhältnis | 30 dB |
Horizontale Breite des Bündels | 100° |
Kompatibel mit der Marke | Cambium, Mikrotik, Ubiquiti, |
Kreuzpolarisations-Isolation | >20 dB |
MIMO-Typ | 2x2 |
Polarisierung | Dual-linear |
Verbindungstyp | 2x RP-SMA |
Vertikale Breite des Bündels | 100° |
VSWR | 1.8:1 |
Technische Daten | |
Anschluss der Antenne | 2x RP-SMA auf integrierten Pigtails |
Antennentyp | 5 GHz 17 dBi |
Beständigkeit gegen Temperatur | -26°C bis +60°C (-15°F bis +140°F) |
Windwiderstand | 160 km/h |
Elektrische Steilheit | 0° |
Durchmesser der Mastbefestigung | max. 85 mm |
Gewicht | 2,5 kg / 5.5 lbs - einzelne Einheit 3,5 kg / 7,7 lbs - Einzelstück pro Packung |
Abmessungen | Einzelverpackung für den Einzelhandel: 97,5 × 22 × 10 cm |
Leistung | |
Frequenzbereich | 5240 - 5850 MHz |
Gewinn | 17,5 dBi |
Polarisierung | Doppelleitung H + V |
Widerstand | 50 Ohm |
Maximaler Stehwellenformfaktor | 1,8 |
Isolierung zwischen Ports | 35 dB |
Kompatibilität | |
RF-Elemente | StationBox S, StationBox S CARRIER CLASS, RockShield |
Cambium-Netzwerke | ePMP 1000 (nur mit EasyBracket für ePMP) |
MicroTik | BaseBox, NetBox, NetMetal (nur mit EasyBracket 912) |
Ubiquiti-Netzwerke | UBNT-Rakete M5, UBNT-Rakete M5 Titan UBNT-Rakete 5ac, UBNT-Rakete 5ac Prisma |
Datenblatt Sektor-Antenne SEC-CC-5-17 - ENG | Download |
MiMo steht für "Multiple Input, Multiple Output". Es bedeutet eine Lösung, die die Bandbreite eines drahtlosen Netzwerks durch Mehrantennenübertragung sowohl auf der Sende- als auch auf der Empfangsseite erhöht.
