RF-Elements ULD-TP-400 | Richtantenne | UltraDish, 5,18 - 6,1 GHz, 24dBi, TwistPort

RF-Elements ULD-TP-400 | Richtantenne | UltraDish, 5,18 - 6,1 GHz, 24dBi, TwistPort

CODE: ULD-TP-400
108,73 EUR mit Mehrwertsteuer 19%
Ungefähre Versandkosten:
inventory_2 8 kg: 9.92 EUR
inventory_2 10 kg: 10.83 EUR
inventory_2 30 kg: 14.82 EUR
present_to_all Gesamtgewicht:
local_shipping Versandkosten:
NICHT VORRÄTIG
Antennenfrequenz: 5 GHz
Antennengewinn: 21dBi - 30dBi
Typ der Antenne: Richt-
Anwendung: Draußen
more WEITERE PARAMETER ANZEIGEN
Anzahl der Einheiten pro Paket:

ABOUT PRODUCT

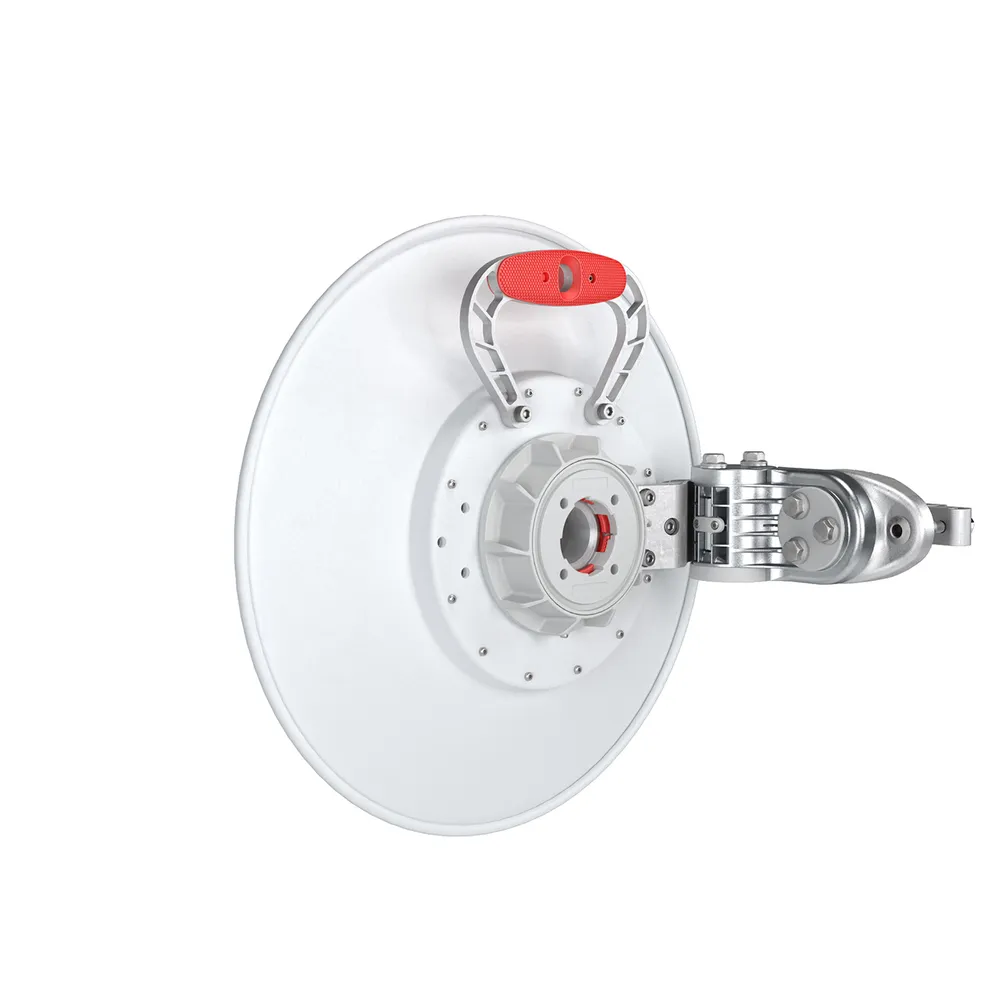

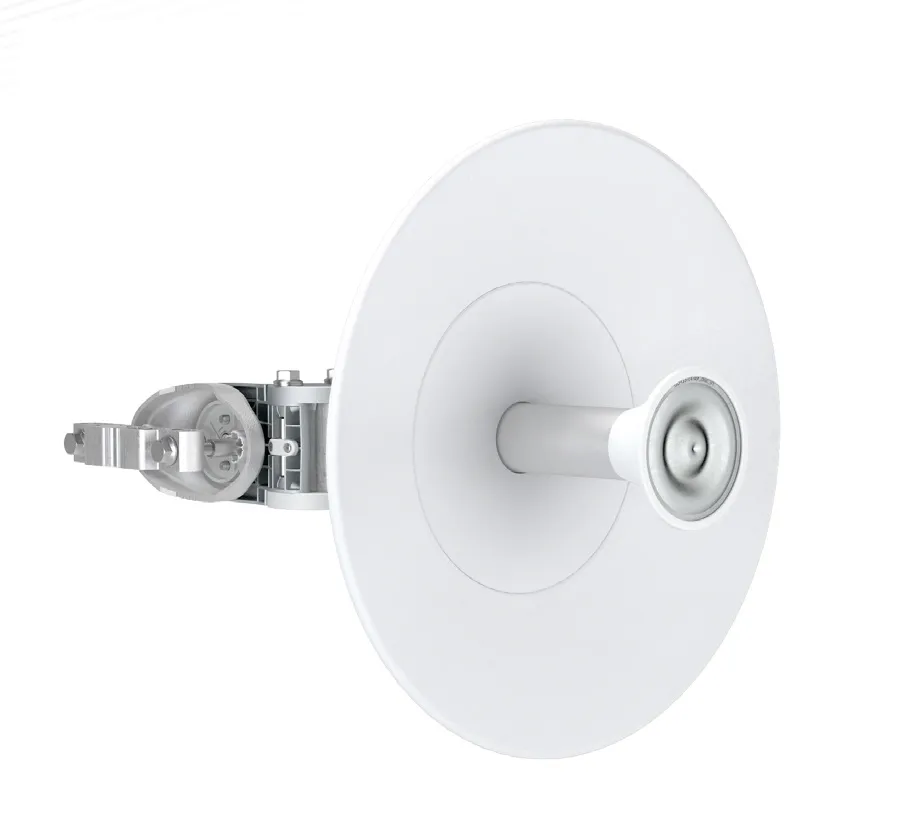

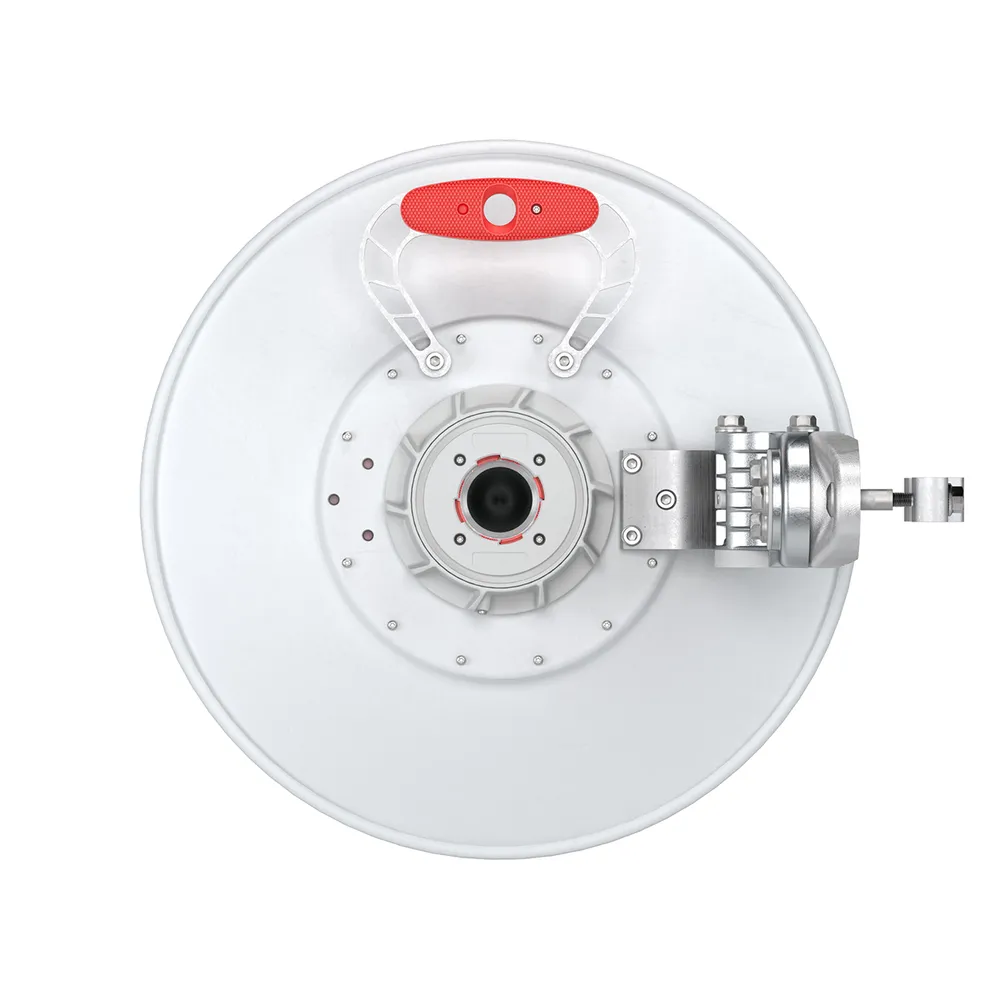

Parabol-RF-Elemente TP 400 Richtantenne mit hohem 24 dBi Gewinn

Die HF-Elemente TP 400 mit 24 dBi Gewinn ist eine Parabolantenne mit 40 Zentimetern Durchmesser, die im 5 GHz-Band arbeitet.
RF Ultradish TP400 arbeitet in doppelter 2x2 MIMO-Polarisation. Die vorgestellte Antenne, hergestellt von der renommierten Firma RF Elements, zeichnet sich durch eine hohe Witterungsbeständigkeit aus und ist für die Installation im Freien konzipiert.

UD-400-TP-Grafiken

Reduzierung von Interferenzen

Die Antennen der Ultradish TP-Serie zeichnen sich durch eine seitliche Strahldämpfung aus, die Interferenzen reduziert, so dass sie in Umgebungen mit hohem Rauschpegel installiert werden können. Die Verstärkung von UltraDish TP wird durch Fokussierung des vom TwistPort-Wellenleiter gelieferten Signals erreicht. Der TwistPort-Anschluss ist ein schnell blockierender und verlustfreier Hohlleiteranschluss, der das Funkgerät mit der Antenne verbindet. TwistPort ist ein Entwurf von RF Elements-Ingenieuren, der in Bezug auf Leistung, Skalierbarkeit, Benutzerfreundlichkeit und einfache Bereitstellung einen neuen Standard für externe drahtlose Geräte setzt.

Reduzierung von Interferenzen

Einfache Einhandmontage

TwistPort ist leicht zu installieren, dank der Integration der mechanischen Verbindung und des HF-Anschlusses in derselben Struktur ist die Verbindung zwischen dem Funkgerät und der Antenne extrem einfach - "drehen und verriegeln". - Sie können es mit einer Hand machen! Sie brauchen die Antenne während der Installation nicht mehr zu halten.

Einhandmontage - RF-Elemente

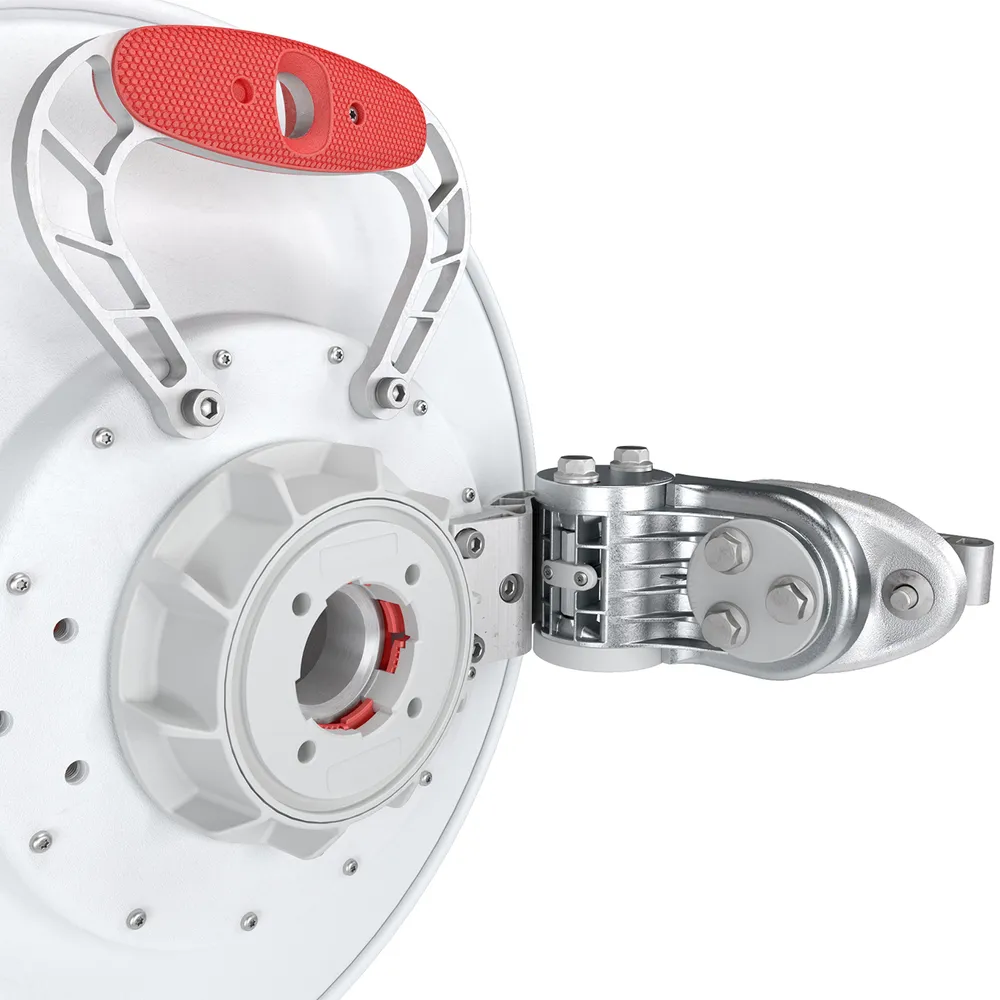

TwistPort-Lösung

Die TwistPort-Steckverbinder sind praktisch verlustfrei, es gibt keine koaxialen HF-Steckverbinder oder HF-Kabel, die einen erheblichen Signalverlust verursachen könnten. Im Vergleich zu den üblicherweise verwendeten Koaxialkabeln und Steckverbindern ist der Signalverlust des TwistPort praktisch nicht messbar, so dass das vorgestellte Gerät eine ausgezeichnete technologische Lösung und ein Schritt hin zu verlustfreien Lösungen mit höchstmöglichem Antennengewinn ist.

Twistport-Adapter

Kompatibilität zwischen Plattformen

UltraDish TP-Antennen können mit jedem Funkgerät mit TwistPort-Schnittstelle oder mit Lösungen oder Plattformen von Drittanbietern verwendet werden, die über einen TwistPort-Adapter angeschlossen sind.

Twistport - eine Vielzahl von Anwendungen

SPECIFICATION

Features / filters
Antennenfrequenz 5 GHz
Antennengewinn 21dBi - 30dBi
Typ der Antenne Richt-
Anwendung Draußen
Anzahl der Einheiten pro Paket 1-pack
Dichtigkeitsklasse IP65
Front-to-Back Verhältnis 35 dB
Horizontale Breite des Bündels 11°
Verbindungstyp TwistPort
Vertikale Breite des Bündels 11°

Technische Daten
Anschluss der Antenne TwistPort-Stecker
Antennentyp Parabolische Scheibe
Durchmesser der Mastbefestigung 25-80 mm (empfohlener Durchmesser so nahe wie möglich an 80 mm)
Beständigkeit gegen Temperatur -40°C bis 60°C (-40°F bis 140°F)
Windwiderstand 160 km/h
Gewicht 2,7 kg/6 Pfund - Einzelgerät (eine Antenne)
Leistung
Gewinn 24,5 dBi
Frequenzbereich 5180 - 6100 MHz
Signalverhältnis Vorderseite zu Rückseite 35 dB
Kompatibilität
RF-Elemente Alle TwistPort-Adapter
Jedes SIMPER-Funkgerät

SUPPORT

Datenblatt ULD-TP-400 - ENG Download
Datenblatt ULD-TP-400 - ESP Download
Benutzerhandbuch ULD-TP-400 - ENG Download
Benutzerhandbuch ULD-TP-400 - ESP Download

FAQ

Wie wird die ULD-TP-400 Antenne montiert?

Schritt 1: Installation der Halterung

Installieren Sie zunächst die Halterung an der Stange. Zwei Schraubensätze für Säulen mit unterschiedlichen Durchmessern sind im Lieferumfang enthalten.
Die Masthalterung ist umkehrbar und kann an der linken oder rechten Seite der Antenne montiert werden.


Schritt 2: Einrichten der Antenne

Schieben Sie die Antenne einfach in die Halterung und stellen Sie die Höhe und den Azimut ein. Um die Installation abzuschließen, ziehen Sie die Schrauben fest.
Zur Durchführung der gesamten Operation wird nur ein einziges Werkzeug benötigt.
