RF-Elements ULD-TP-400-PACK | Richtantenne | UltraDish, 5,18 - 6,1 GHz, 24dBi, TwistPort, 4er-Pack

CODE: ULD-TP-400-4PACK
432,43 EUR mit Mehrwertsteuer 19%
Ungefähre Versandkosten:
8 kg: 9.92 EUR
10 kg: 10.83 EUR
30 kg: 14.82 EUR
Gesamtgewicht:
Versandkosten:
NICHT VORRÄTIG
Antennenfrequenz: 5 GHz
Antennengewinn: 21dBi - 30dBi
Typ der Antenne: Richt-
Anwendung: Draußen
WEITERE PARAMETER ANZEIGEN
Anzahl der Einheiten pro Paket:

ABOUT PRODUCT

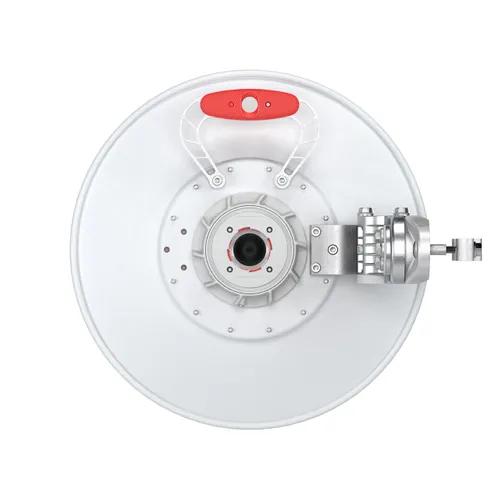

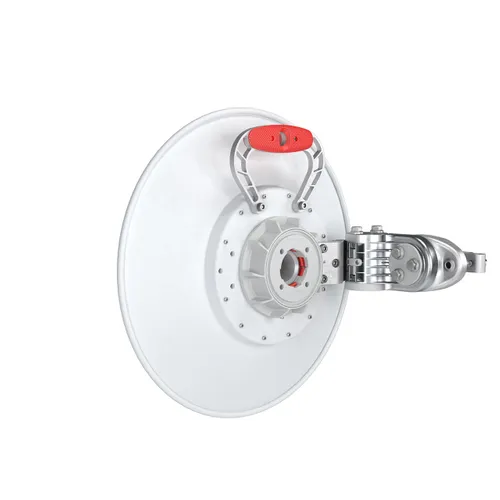

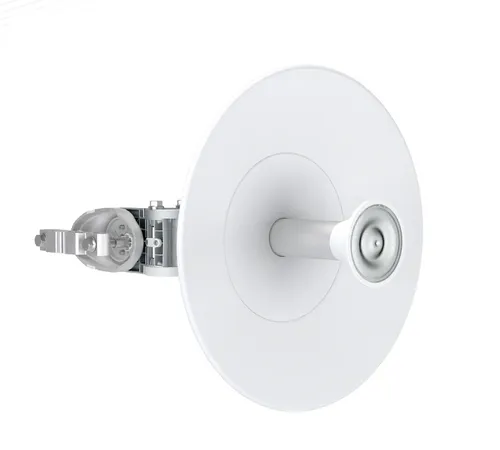

Ultradish TP400-Antenne - vier Antennen im Satz

UltraDish™ Die Antennen der Serie TP 400 sind für CPE- oder PtP-Verbindungen ausgelegt. Der Antennenreflektor ist aus einer Aluminiumlegierung hergestellt, um eine sehr gleichmäßige Antennenform zu gewährleisten. Der praktisch verlustfreie TwistPort-Anschluss garantiert eine einfache Funkeinrichtung und Wartung. Die Antenne arbeitet im 5GHz-Band, der Antennengewinn beträgt 24dBi.

RF ELEMENTS ULTRADISH TP 400, 5GHZ, 24DBI 4ER-PACK ULD-TP-400-4PACK

Einfachheit der Installation

Die Installation der Antenne ist extrem einfach und gewährleistet eine schnelle Implementierung für große Radioprojekte. Die innovative RF Elements-Antennenhalterung passt in eine breite Palette von Mastdurchmessern und kann leicht in eine Rechts- oder Linksmontage umgebaut werden. Ein einziger Inbusschlüssel genügt für eine schnelle Installation. Vier Antennen sind im Lieferumfang enthalten.

RF ELEMENTS ULTRADISH TP 400, 5GHZ, 24DBI 4ER-PACK ULD-TP-400-4PACK

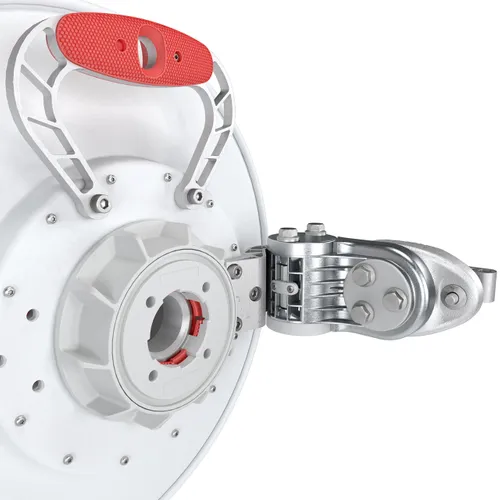

TwistPort-Stecker

Der TwistPort-Anschluss ist ein schnell blockierender, praktisch verlustfreier Hohlleiteranschluss, der das Funkgerät mit der Antenne verbindet. Der TwistPort-Anschluss ist ein Design von RF Elements und setzt einen neuen Standard für externe drahtlose Geräte in Bezug auf Leistung, Skalierbarkeit, Benutzerfreundlichkeit und einfache Implementierung. TwistPort ist leicht zu installieren, dank der Integration der mechanischen Verbindung und des HF-Verbinders in derselben Struktur ist die Verbindung zwischen dem Funkgerät und der Antenne extrem einfach - "drehen und verriegeln". - Sie können es mit einer Hand machen! Sie brauchen die Antenne während der Installation nicht mehr zu halten.

SPECIFICATION

Features / filters
Antennenfrequenz 5 GHz
Antennengewinn 21dBi - 30dBi
Typ der Antenne Richt-
Anwendung Draußen
Anzahl der Einheiten pro Paket 4er-Pack
Dichtigkeitsklasse IP65
Front-to-Back Verhältnis 35 dB
Horizontale Breite des Bündels 11°
Verbindungstyp TwistPort
Vertikale Breite des Bündels 11°

Technische Daten
Anschluss der Antenne TwistPort-Stecker
Antennentyp Parabolische Scheibe
Durchmesser der Mastbefestigung 25 - 80 mm (empfohlener Durchmesser so nahe wie möglich an 80 mm)
Beständigkeit gegen Temperatur -40°C bis 60°C (-40°F bis 140°F)
Windwiderstand 160 km/h
Gewicht 2,7 kg / 6 lbs - Einzelgerät (eine Antenne)
14 kg / 31 lbs - 4 PACK (4 Stück) im Pack
Abmessungen 4PACK Einzelhandelspackung Abmessungen: 450 x 450 x 390 mm /
17,7 x 17,7 x 15,3 Zoll
Leistung
Gewinn 24,5 dBi
Frequenzbereich 5180 - 6100 MHz
Signalverhältnis Vorderseite zu Rückseite 35 dB
Kompatibilität
RF-Elemente jeder TwistPort-Adapter
jedes SIMPER-Funkgerät

SUPPORT

Datenblatt ULD-TP-400-4PACK - ENG Download
Datenblatt ULD-TP-400-4PACK - ESP Download
Benutzerhandbuch ULD-TP-400-4PACK - ENG Download
ULD-TP-400-4PACK Benutzerhandbuch - ESP Download

Auspacken und Montieren der UltraDish-Antenne

FAQ

Wie wird die ULD-TP-400 Antenne montiert?

Schritt 1: Installation der Halterung

Installieren Sie zunächst die Halterung an der Stange. Zwei Schraubensätze für Säulen mit unterschiedlichen Durchmessern sind im Lieferumfang enthalten.
Die Masthalterung ist umkehrbar und kann an der linken oder rechten Seite der Antenne montiert werden.


Schritt 2: Einrichten der Antenne

Schieben Sie die Antenne einfach in die Halterung und stellen Sie die Höhe und den Azimut ein. Um die Installation abzuschließen, ziehen Sie die Schrauben fest,
Für die gesamte Installation wird nur ein Werkzeug benötigt.
