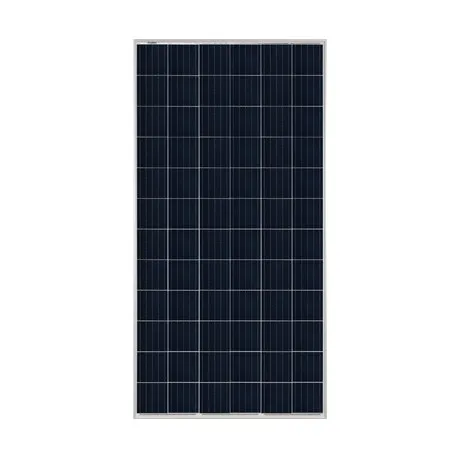

Sharp ND-AF330C ist ein Photovoltaik-Panel, das mit polykristallinen Zellen hergestellt wird. Zwei Technologien dominieren den Markt: polykristalline und monokristalline Zellen. Monokristalline Zellen sind in der Regel effizienter, aber teurer in der Herstellung, und polykristalline Zellen können zu einem erschwinglichen Preis hergestellt werden, haben aber eine etwas geringere Leistung. Schließlich hängt es von der Dachfläche ab, welche Technik für Sie vorteilhafter ist. Wenn Sie nur wenig Platz haben, können Sie mit monokristallinen Zellen die höchste Energieproduktion erreichen.
| Features / filters | |
| Leistung (W) | 330 |
| Elektrische Daten (STC) [1] | |
| Maximale Leistung Pmax | 330W |
| Leerlaufspannung Voc | 45.96V |
| Ruhestrom Isc | 8.91A |
| Spannung am Punkt maximaler Leistung Vmpp | 39.11V |
| Stromstärke am maximalen Punkt. der Macht Impp | 8.45A |
| Modul-Leistung ηm | 17.0% |
| Elektrische Daten (NMOT) [2] | |
| Maximale Leistung Pmax | 246.90W |
| Leerlaufspannung Voc | 43.56V |
| Ruhestrom Isc | 7.22A |
| Spannung am Punkt maximaler Leistung Vmpp | 36.46V |
| Stromstärke am maximalen Punkt. der Macht Impp | 6.77A |

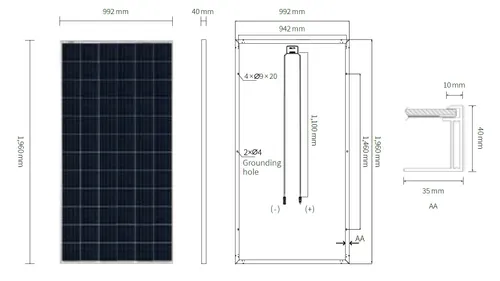

| Mechanische Daten | |
| Länge | 1960 mm |
| Breite | 992 mm |
| Tiefe | 40 mm |
| Messe | 22,5 kg |
| Temperatur-Koeffizienten | |
| Pmax | -0.38%/°C |
| Uoc | -0.28%/°C |
| Isc | 0.039%/°C |
| Begrenzungen | |
| Maximale Systemspannung | 1500 VDC |
| Überspannungsschutz | 15 A |
| Temperaturbereich | -40 bis 85 °C |
| Maximale mechanische Belastung (Schnee / Wind) | 2400 Pa |
| Allgemeine Informationen | |
| Links | polykristallin, 157 mm × 157 mm, 2 Stränge 72 Zellen in Reihe geschaltet |
| Windschutzscheibe | Antireflektierendes gehärtetes Glas mit hoher Transmission und niedrigem Gehalt Eisen (eisenarm), 3,2 mm |
| Rückseite | Weiß |
| Kasten | Eloxierte Aluminiumlegierung, silber |
| Anschlussdose | Schutzklasse IP67, 3 Bypass-LEDs |
| Kabel | Länge 1100mm |
| Der Link | Baureihe C1, IP67 |
1] STC = Standard-Testbedingungen: Beleuchtung 1.000 W/m², AM 1,5, Zelltemperatur 25 °C. Die elektrischen Nennkennwerte liegen innerhalb von ±10% der angegebenen Isc, Voc und 0 bis +5% Pmax (Leistungsmessungstoleranz ±3%). Die Leistungsminderung beim Wechsel von 1 000 W/m² auf 200 W/m² (T-Modell = 25°C) beträgt weniger als 5%.
2] NMOT = Modul-Betriebstemperatur: 45 °C, bei 800 W/m² Exposition, Lufttemperatur 20 °C, Windgeschwindigkeit 1 m/s.
