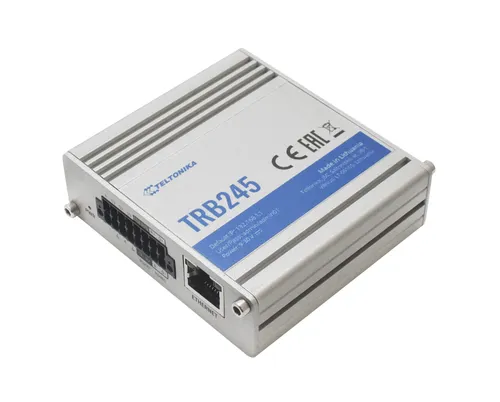

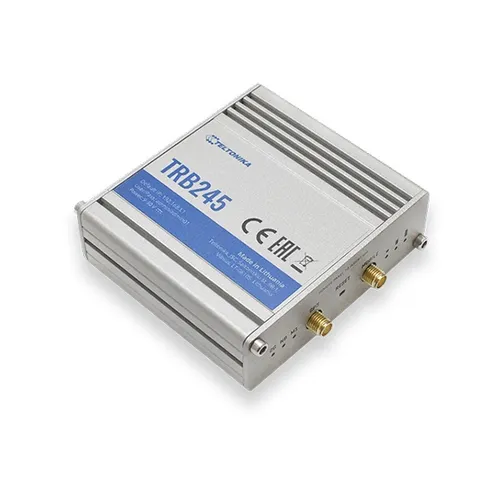

Teltonika TRB245 | LTE Cat 4-Gateway, | RS232/RS485, GPS

DE

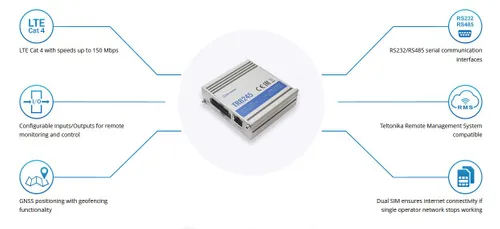

Teltonika's TRB245 Netzwerk-Gateway ist ein Industrie-Gateway, das ein All-in-One beinhaltet, um Machine-to-Machine (M2M) Kommunikationstechnologie zu realisieren. Das Modell ist mit digitalen und analogen Ein-/Ausgängen, RS232- und RS485-Schnittstellen sowie einem RJ45-Fast-Ethernet-Anschluss ausgestattet. Der Durchsatz des Geräts in 4G/LTE Cat4-Netzen erreicht 150 MB/s. Die Unterstützung von 2 SIM-Karten ermöglicht die Sicherung von Kommunikationskanälen.
Das Teltonika TRB245 Netzwerk-Gateway ist mit einem GNSS-Empfänger ausgestattet, der für die Verfolgung von Navigationsparametern bei der Verwendung des Geräts auf bewegten Objekten erforderlich ist. Eingebaute verschiedene Arten von Datenaustauschschnittstellen gewährleisten die Kompatibilität des Gateways mit einem proprietären Remote-Management-System.
Das Gerät ist für den Betrieb unter extremen Bedingungen (auf der Straße, in Fahrzeugen) ausgelegt, wofür sein Gehäuse aus korrosionsbeständigem und physikalisch belastbarem Aluminium gefertigt ist. Die Zuverlässigkeit des Gates wird auch durch die Handhabung der Versorgungsspannung in einem weiten Bereich(von 9 bis 30 V) gewährleistet.
Mobile Verbindung | |
Mobiles Modul | 4G (LTE) - Cat 4 bis zu 150 Mb/s, 3G - bis zu 42 Mb/s, 2G - bis zu 236,8 Kb/s |
SIM-Schalter | 2 SIM-Karten, automatische Umschaltung bei: schwachem Signal, Datenlimit, SMS-Limit, Roaming, kein Netz, verweigerter Netzzugang, keine Datenverbindung |
Status | Signalstärke, kombinierte Bandbreite, SINR, RSRP, RSRQ, gesendete / empfangene Bytes |
Brückenbetrieb | Direkte Verbindung (Bridge) zwischen mobilem ISP und Gerät im LAN |
SMS | SMS-Status, SMS-Konfiguration, Senden / Lesen von SMS über HTTP POST / GET, EMAIL zu SMS, SMS zu EMAIL, SMS zu HTTP, SMS zu SMS, geplante SMS, automatische SMS-Antwort |
USSD | Unterstützt das Senden und Lesen unstrukturierter Nachrichten von zusätzlichen Servicedaten |
Schwarz/Weiß-Liste | Schwarz/Weiß-Liste der Bediener |
Mehrere DAPs | Möglichkeit, verschiedene PDNs für mehrere Dienste und Netzwerkzugänge zu verwenden |
Bandbreiten-Management | Anzeige des Status des benutzten Bandes, Bandsperre |
APN | Automatischer APN |
Ethernet | |
LAN | 1 x 10/100 Mbit/s LAN-Anschluss, IEEE 802.3, IEEE 802.3u-konform, unterstützt automatisches MDI / MDIX-Crossover (konfigurierbar für WAN-Anschluss) |
Netzwerk | |
Netzwerk-Protokolle | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, PPP, SSH, DHCP, Telnet, MQTT, Wake On Lan (WOL) |
Nachverfolgung | Statisches Routing, dynamisches Routing (BGP, OSPF v2, RIP v1 / v2) |
VoIP-Passthrough-Unterstützung | NAT-Helfer des H.323- und SIP-alg-Protokolls, die das korrekte Routing von VoIP-Paketen ermöglichen |
Verbindungsüberwachung | Ping Reboot, Periodic Reboot, LCP und ICMP zur Link-Kontrolle |
Firewall | Portweiterleitung, Verkehrsregeln, benutzerdefinierte Regeln |
QoS / Smart Queue Management (SQM) | Priorisierung des Datenverkehrs nach Quelle/Ziel, Dienst, Protokoll oder Port, WMM, 802.11e |
DDNS | Unterstützt > 25 Dienstanbieter, weitere können manuell konfiguriert werden |
SSHFS | Möglichkeit, ein entferntes Dateisystem über das SSH-Protokoll zu mounten |
Sicherheit | |
Zertifizierung | Pre-Shared Key, Digitale Zertifikate, X.509-Zertifikate |
Firewall | Vorkonfigurierte Firewall-Regeln können über WebUI aktiviert werden, uneingeschränkte Firewall-Konfiguration über CLI; DMZ; NAT; NAT-T |
Verhinderung von Angriffen | DDOS-Schutz (Schutz vor SYN-Flood, Schutz vor SSH-Angriffen, Schutz vor HTTP-/HTTPS-Angriffen), Schutz vor Port-Scanning (SYN-FIN, SYN-RST, X-mas, NULL-Flags, FIN-Scan-Angriffe) |
VLAN | Tag-basierte VLAN-Trennung |
Mobile Quotensteuerung | Benutzerdefinierte Datenlimits für beide SIM-Karten |
Netzwerk-Filter | Blacklist zum Blockieren unerwünschter Websites, Whitelist zum Festlegen nur erlaubter Websites |
Zugangskontrolle | Flexible Zugriffskontrolle von TCP-, UDP-, ICMP-Paketen, MAC-Adressfilter |
VPN | |
OpenVPN | Mehrere Clients und Server können gleichzeitig laufen, 12 Verschlüsselungsmethoden |
OpenVPN-Verschlüsselung | DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC |
IPSec | IKEv1, IKEv2, mit 5 Verschlüsselungsmethoden (DES, 3DES, AES128, AES192, AES256) |
GRE | GRE-Tunnel |
Stollen | Ein Proxy-Server, der entwickelt wurde, um die TLS-Verschlüsselungsfunktionalität zu bestehenden Clients und Servern hinzuzufügen, ohne Änderungen am Programmcode vorzunehmen |
PPTP, L2TP | Client/Server-Dienste können gleichzeitig laufen, L2TPv3-Unterstützung |
DMVPN | Verfahren zum Aufbau skalierbarer IPsec-VPN-Netzwerke |
SSTP | Unterstützung von SSTP-Client-Instanzen |
ZeroTier | ZeroTier VPN Kundensupport |
Serielle Kommunikationsmodi | |
Modi | Konsole, OverIP, Modem, Modbus-RTU-Master, Modbus-Gateway, NTRIP-Client |
MODBUS | |
Modbus-TCP-Slave | |
ID-Filterung | Antwort auf einen einzelnen Bezeichner im Bereich [1; 255] oder einen beliebigen davon |
Fernzugriff zulassen | Zugriff über WAN zulassen |
Nicht-Standard-Register | Konfigurierbare Modbus-TCP-Logging-Einheit, die das Lesen/Schreiben einer Datei innerhalb des Routers ermöglicht und zur Erweiterung der Funktionalität des Modbus-TCP-Slaves verwendet werden kann |
Modbus-TCP-Master | |
Unterstützte Funktionen | 01, 02, 03, 04, 05, 06, 15, 16 |
Unterstützte Datenformate | 8 Bits: INT, UINT; 16 Bits: INT, uint (älteres oder jüngeres Bit zuerst); 32-Bit: Gleitkomma, INT, UINT (ABCD (byteweise vorwärts), DCBA (byteweise vorwärts), CDAB, BADC) |
Modbus RTU-Master | |
Unterstützte Übertragungsgeschwindigkeiten | Von 300 bis 3000000 |
Unterstützte Funktionen | 01, 02, 03, 04, 05, 06, 15, 16 |
Unterstützte Datenformate | 8 Bits: INT, UINT; 16 Bits: INT, uint (älteres oder jüngeres Bit zuerst); 32-Bit: Gleitkomma, INT, UINT (ABCD (byteweise vorwärts), DCBA (byteweise vorwärts), CDAB, BADC) |
Anzahl der Datenbits | 7 oder 8 |
Anzahl der Stoppbits | 1 oder 2 |
Paritätsbits | Nein, gerade, ungerade |
Durchflussregelung | Nein, RTS / CTS (nur bei RS232-Schnittstelle), Xon / Xoff |
MQTT-Gateway | |
Schleim | Ermöglicht das Senden von Befehlen und Empfangen von Daten vom Modbus-Master über MQTT-Broker |
MODBUS-Daten zum Server | |
Protokoll | HTTP (S), MQTT, Azure MQTT |
Überwachung und Verwaltung | |
WEB UI | HTTP / HTTPS, Status, Konfiguration, FW-Update, Kommandozeilenschnittstelle, Fehlersuche, Ereignisprotokoll, Systemprotokoll, Kernelprotokoll |
FOTA | Firmware-Update vom Server, automatische Benachrichtigung |
SSH | SSH (v1, v2) |
SMS | SMS-Status, SMS-Konfiguration, Senden / Lesen von SMS über HTTP POST / GET |
Telefon | Neustart, Status, mobile Daten aktivieren/deaktivieren, Ausgang aktivieren/deaktivieren, mit Timer empfangen/beenden |
ТР-069 | OpenACS, EasyCwmp, ACSLite, Tgem, LibreACS, GenieACS, FreeACS, LibCWMP, friendly technologies, AVSystem |
MQTT | MQTT Broker, Herausgeber von MQTT |
SNMP | SNMP (v1, v2, v3), SNMP Trap |
JSON-RPC | API-Verwaltung über HTTP / HTTPS |
Modbus | Status / Steuerung Modbus TCP |
RMS | Teltonika Fernsteuerungssysteme (RMS) |
IoT-Plattformen | |
Wolke der Dinge | Ermöglicht die Verfolgung von: Gerätedaten, mobilen Daten, Netzwerkinformationen, Verfügbarkeit |
ThingWorx | Ermöglicht die Verfolgung von: WAN-Typ, WAN-IP-Betreibername, Mobilfunk-Signalstärke, Mobilfunknetz-Typ |
Kumulierungsgeschwindigkeit | Ermöglicht die Verfolgung von: Gerätemodell, Version und Seriennummer, Mobilfunk-ID, ICCID, IMEI, Verbindungstyp, Netzbetreiber, Signalstärke, WAN-Typ und IP-Adresse. |
Azure IoT Hub | Kann Geräte-IP-Adresse, Anzahl der gesendeten / empfangenen Bytes / 3G-Verbindungsstatus, Netzwerkkanalstatus, IMEI, ICCID, Modell, Hersteller, Seriennummer, Version, IMSI, SIM-Kartenstatus, PIN-Status, GSM-Signal, WCDMA RSCP, WCDMA EC / IO, LTE RSRP, LTE SINR, LTE RSRQ, Zellen-ID, Betreiber, Betreibernummer, Verbindungstyp, Temperatur, Pin-Anzahl für Azure IoT Hub-Server senden |
Systemmerkmale | |
CPU | Qualcomm QCA9531, MIPS 24KC, 650 MHz |
RAM | 64 MB, DDR2 |
Flash-Speicher | 16 MB SPI Flash (4 MB für den Benutzer zugänglich) |
Firmware / Konfiguration | |
WEB UI | FW aus Datei aktualisieren, FW auf Server prüfen, Konfigurationsprofile, Konfigurationssicherung, Wiederherstellungspunkt |
FOTA | Firmware/Konfiguration vom Server aktualisieren |
RMS | Firmware-/Konfigurations-Update für mehrere Geräte |
Speichern Sie Ihre Einstellungen | FW aktualisieren, ohne die aktuelle Konfiguration zu verlieren |
Software-Konfiguration | |
Betriebssystem | RutOS (Linux-Betriebssystem basierend auf OpenWrt) |
Unterstützte Sprachen | Busybox-Shell, Lua, C |
Entwicklungswerkzeuge | SDK-Paket mit bereitgestellter Kompilierumgebung |
Standortverfolgung | |
GNSS | GPS, GLONASS, BeiDou, Galileo und QZSS |
Wegbeschreibung | GNSS-Koordinaten über WebUI, SMS, TAVL, RMS |
NMEA | NMEA 0183 |
NTRIP | NTRIP-Protokoll (Netzwerkübertragung von RTCM über das Internet-Protokoll) |
Server-Software | Unterstützte Server-Software TAVL, RMS |
Mobilnetz-Geolokalisierung | GPS-freie Ortung, ungefähre Position vom Mobilfunkmast auf RMS abrufen |
Geofence | Konfigurierbares Geofencing |
Eingänge / Ausgänge | |
Konfigurierbare Ein- und Ausgänge | 3 konfigurierbare Eingänge / Ausgänge. Digitaler Eingang 0-6 V wird als logisch niedrig erkannt, 8-30 V wird als logisch hoch erkannt. Open-Kollektor-Ausgang, max. 30 V, 300 mA |
Analogeingang | 1 Analogeingang (0-30 V) |
Veranstaltung | SMS, E-Mail |
Ausgangskontrolle | HTTP POST / GET, Zeitplan |
E/A-Jongleur | Ermöglicht das Festlegen bestimmter Eingangs-/Ausgangsbedingungen zum Auslösen eines Ereignisses |
Industrielle Schnittstellen | |
RS232 | Klemmleistenanschluss: TX, RX, RTS, CTS |
RS485 | Klemmleistenanschluss: D , D-, R , R- (2 - oder 4-Draht-Schnittstelle) |
Unterstützte Übertragungsgeschwindigkeiten | Von 300 bis 3000000 |
Anzahl der Datenbits | 7 oder 8 |
Anzahl der Stoppbits | 1 oder 2 |
Parität | Nein, gerade, ungerade |
Durchflussregelung | Nein, RTS / CTS (nur bei RS232-Schnittstelle), Xon / Xoff |
Spannungsversorgung | |
Essen Sie | 2 Stifte im 16-poligen Industrie-Klemmenkasten |
Eingangsspannung | 9 - 30 V DC, Verpolungsschutz, Überspannungsschutz / - 1 kV, max. 50 µs |
Leistungsaufnahme | Standby-Zeit: <1,2 W, max .: <5 W |

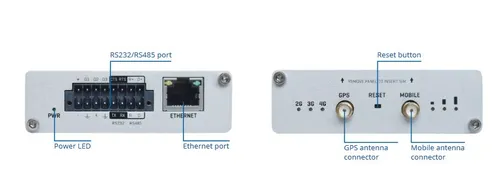

Physikalische Schnittstellen (Ports, LEDs, Antennen, Taster, SIM) | |
Ethernet | 1 x RJ45-Anschluss, 10/100 Mbit/s |
Eingänge / Ausgänge | 3 konfigurierbare Ein-/Ausgänge, 1 Analogeingang im 16-poligen Klemmenkasten |
Status-LEDs | 3 Verbindungsstatus-LEDs, 3 Verbindungsstärke-LEDs, 1 Power-LED, 1 Ethernet-Port-Status-LED |
SIM | 2 SIM-Kartensteckplätze (Mini SIM-2FF), 1,8 V / 3 V, Dual-SIM-Tray |
Spannungsversorgung | 2 Stifte im 16-poligen Klemmenkasten |
Antenne | 1 SMA-Anschluss für LTE, 1 SMA-Anschluss für GNSS |
RS232 | 4 Stifte auf 16-poliger Klemmleiste (TX, RX, RTS, CTS) |
RS485 | 4 Stifte auf 16-poliger Klemmleiste (D , D-, R , R-) |
Zurücksetzen | Neustart / Zurücksetzen der Benutzereinstellungen / Zurücksetzen auf Werkseinstellungen |
Physikalische Spezifikation | |
Gehäuse-Material | Aluminium-Gehäuse mit Montagemöglichkeit auf DIN-Schiene |
Abmessungen (B X H X T) | 83 x 25 x 74,2 mm |
Gewicht | 165 g |
Montageoptionen | DIN-Schiene, Wandmontage (zusätzliche Kits erforderlich), Platzierung auf ebener Fläche |
Betriebsumgebung | |
Betriebstemperatur | -40 ℃ bis 75 ℃ |
Betriebsfeuchtigkeit | 10 % bis 90 % nicht kondensierend |
