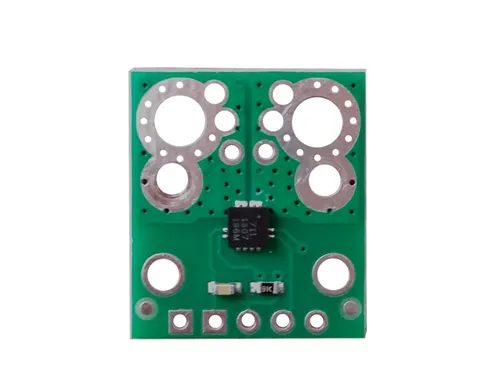

Tinycontrol -75A +75A | Stromsensor | -75 A bis 75 A
CODE: LANKON-042 / EAN: 5905090332534

DE
Der Stromsensor ist so ausgelegt, dass er den durch das Kabel fließenden Strom misst. Die Messung erfolgt nach dem Hall-Phänomen, d.h. es ist nicht notwendig, das Messgerät in den Messkreis einzuschalten. Die Messungen werden mit Sensoren mit galvanischer Trennung durchgeführt, was Sicherheit und keine Probleme mit unkontrolliertem Stromfluss durch die Messkreise gewährleistet.
Am Sensorausgang wird eine zum gemessenen Strom proportionale Analogspannung ausgegeben. Die Stromversorgung von 3 V bis 5,5 V gewährleistet die Kompatibilität mit Systemen, die mit diesen Spannungen arbeiten.
Technische Parameter | |
Versorgungsspannungen für logische Teile | 3,0 V bis 5,5 V |
Messbereich | von - 75 A bis +75 A |
Stromverbrauch des logischen Teils | 4 mA |
Empfindlichkeit für 3,3V-Stromversorgung | 18,5mV/A |
Bandbreite | 100 kHz |
Betriebstemperatur | von -40 °C bis 125 °C |
Gewicht des Moduls | 1 g (ohne Anschlüsse) |
Abmessungen | 18 x 20,5 mm |
Widerstand des Systems | 1.1 mΩ |
Der Sensor misst AC- und DC-Strom.
Die maximale Spannung beträgt 100V.
