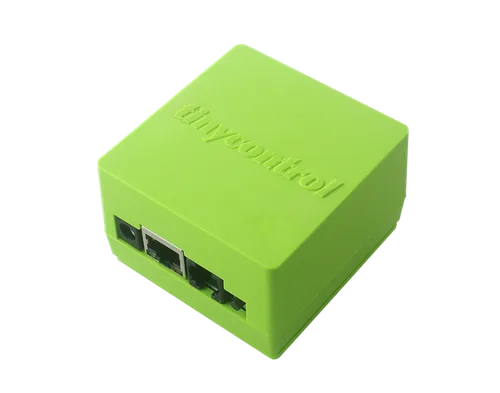

Tinycontrol LAN Controller V3 im Gehäuse

DerTinycontrol LAN v3 Controller dient zum Auslesen von Messwerten der angeschlossenen Sensoren und zur Steuerung anderer elektronischer Geräte über digitale und analoge Ausgänge. Der Ethernet-Anschluss ermöglicht den Anschluss an ein lokales Netzwerk und den Fernbetrieb. Eine spezielle Anwendung für das Smartphone oder das Webinterface ermöglicht die Konfiguration des Betriebsplans und des Ereignisszenarios.

Wesentliche Merkmale

• 4 Analogeingänge mit umschaltbarer Verstärkung (Messung von 1mV bis 33V) - zur Messung von Spannung, Gleichstrom, Wechselstrom (zusätzliche Sensoren), Betriebsdrucksensoren, Thermoelementen, Abstandssensoren, Fotowiderständen zur Lichtmessung u.v.m.
• 2 Analogeingänge zur Spannungsmessung bis 3,3V - zur Messung von DC- und AC-Spannungen und Strömen (durch zusätzliche Sensoren) und 4-20mA Transmitter.
• Digitaler Eingang im 1-Wire-Standard - Messung von bis zu 8 Temperaturfühlern DS18B20 und iButton-Auslesung.
• Digitaler Eingang im I2C-Standard (zusammen mit 1-Wire auf RJ12-Stecker) - zum Anschluss verschiedener Geräte, z.B. Temperatur- und Feuchtesensor AM2320 oder BME280, OLED-Display mit konfigurierbarer Textanzeige, RTC-Uhr und viele andere.
• Serieller Bus (UART) - unterstützt derzeit CO2-Sensor, PM10/PM2,5-Sensor, GSM-Modul und PV-Duraluxe-Wechselrichter.
• 4 Logikeingänge - als Zustandssensor für die Öffnungsüberwachung, Infrarot-Bewegungsmelder, für einen Taster zum manuellen Schalten mit der Möglichkeit des bistabilen Betriebs, als Impulszähler vom Energiezähler.
• 1 Relais (NO, C, NC).
• 1 Transistorausgang - Versorgungsspannung am Ausgang, zur Steuerung von Lasten mit einer Stromaufnahme bis zu 1A.
• 4 Ausgänge für Schaltrelais, Transistoren im OC-Standard.
• 4 PWM-Ausgänge 50Hz bis 100kHz.
• Messung der Versorgungsspannung und der Platinentemperatur.
