Tinycontrol LK3 TR12 Modul | AC-Netzspannungssensor | 230V
CODE: LANKON-109

DE

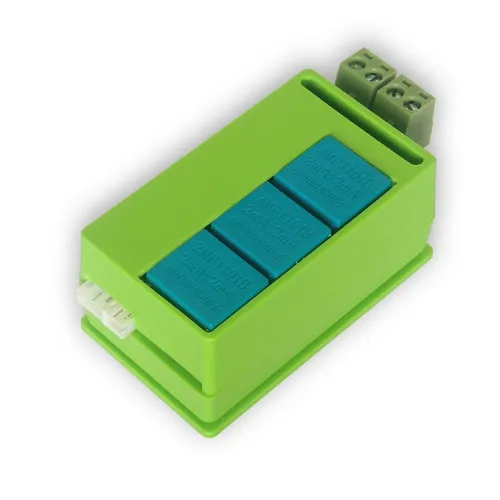

Spannungssensor zur Messung der Spannung von drei Phasen eines 230V-Wechselstromnetzes. Es ist auf der Basis des Messwandlers ZMPT101B mit einem Operationsverstärker aufgebaut. Das Modul wird mit einer Spannung von 5V versorgt und hat auch analoge Ausgänge, die mit den Eingängen des Lancontrollers verbunden werden sollten, um Spannungswerte lesen zu können.
Technische Parameter | |
Spannungsmessbereich | 0÷450 V |
Maximaler von der Spannungsquelle entnommener Strom | <1 |
Nicht-Linearität | ≤0.2% |
Stromversorgung | vom Controller's Lan - 5 V |
Durchbruchspannung (Isolation) | 4000 V |
Länge des Anschlusskabels | 20 cm |

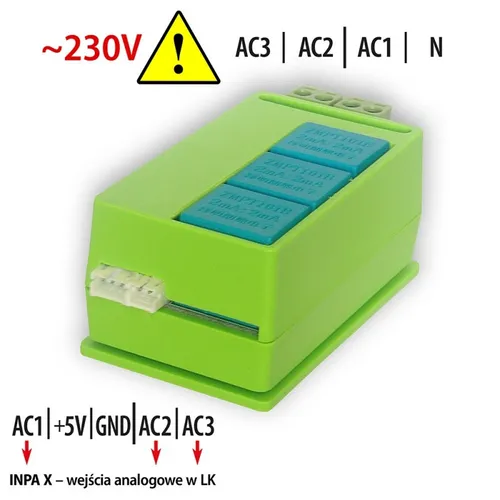

Die Drähte, an denen wir die Spannung messen wollen, sollten mit Schraubklemmen an den Steckverbinder angeschlossen werden.
