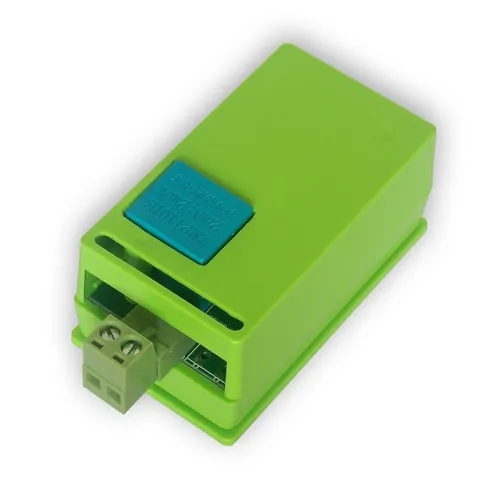

Der Spannungssensor ist zur Messung der Spannung einer Phase des 230V-Wechselstromnetzes bestimmt. Es ist auf der Basis des Messwandlers ZMPT101B mit einem Operationsverstärker aufgebaut. Das Modul wird mit einer Spannung von 5V versorgt und hat auch einen Analogausgang, der an den Lan-Eingang des Controllers angeschlossen werden sollte, um den Spannungswert ablesen zu können.
| Technische Parameter | |
| Spannungsmessbereich | 0÷450 V |
| Maximaler von der Spannungsquelle entnommener Strom | <1 |
| Nicht-Linearität | ≤0.2% |
| Stromversorgung | vom Controller's Lan - 5 V |
| Durchbruchspannung (Isolation) | 4000 V |
| Länge des Anschlusskabels | 20 cm |

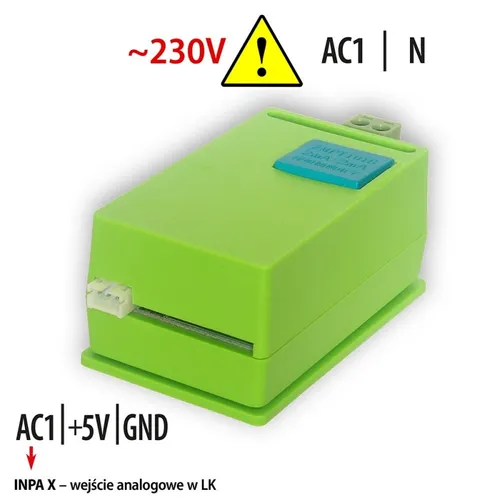

Die Drähte, an denen wir die Spannung messen wollen, sollten mit Schraubklemmen an den Steckverbinder angeschlossen werden.
