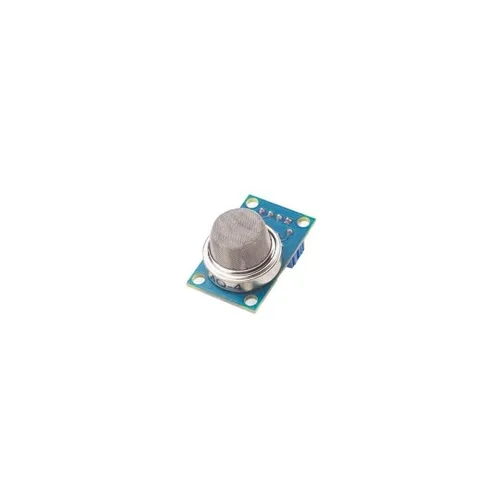

Tinycontrol-Modul | MQ-4 | Methansensor

DE
Die Verwendung des Tinycontrol MQ-4 Sensors und die Erkennung des Gases ist ganz einfach. Sie können entweder den digitalen oder den analogen Pin für diesen Zweck verwenden. Versorgen Sie das Modul einfach mit 5 V und Sie sollten feststellen, dass die Power-LED auf dem Modul leuchtet und wenn kein Gas erkannt wird, bleibt die Ausgangs-LED aus, was bedeutet, dass am digitalen Ausgang 0 V anliegen.
Sie können auch einen analogen Stift zur Gaserkennung verwenden. Lesen Sie die Analogwerte (0-5 V) mit Ihrem Mikrocontroller ab. Der Wert ist direkt proportional zur Gaskonzentration, die der Sensor erfasst. Sie können mit diesen Werten experimentieren und sehen, wie der Sensor auf verschiedene Gaskonzentrationen reagiert, und Ihr Programm entsprechend entwickeln.
Grundlegende allgemeine Daten | |
Hersteller | Tinycontrol |
Modell | MQ-4 |
Typ | Methan-Sensor |
Versorgungsspannung | 5 V |
Stromverbrauch | 150 mA |
Nachgewiesene Gasarten | Methan |
Abmessungen | 32 mm x 20 mm |
Abgerufen von | Stecker Goldstift r=2.54mm |
Datenblatt | Download |
Ja, das Tinycontrol MQ-4 Modul ist universell und kann mit verschiedenen Geräten, wie Arduino oder Rasbery Pi, verwendet werden.
