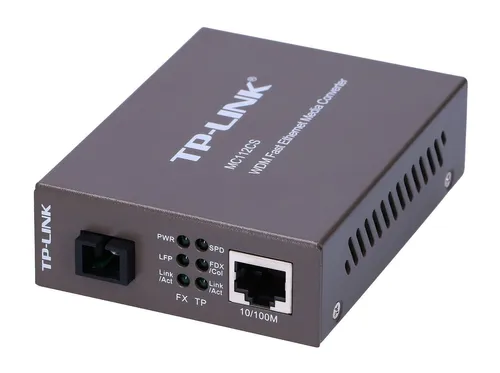

DerTP-Link MC112CS ist ein Medienkonverter zur bidirektionalen Umwandlung von 100BASE-FX-Glasfasersignalen in 100Base-TX-Signale, die über Kupferkabel übertragen werden. Durch den Einsatz der WDM-Technologie verwendet der Medienkonverter MC112CS nur ein Glasfaserkabel zum Senden und Empfangen von Daten, wodurch die Kosten für die Verkabelung um die Hälfte reduziert werden. Entwickelt nach den Standards IEEE 802.3u 10/100Base-TX und 100Base-FX. Der MC112CS ist für die Verwendung mit Singlemode-Glasfaserkabeln mit einem SC-Typ-Stecker vorgesehen.
Mit dem MC112CSZ und in Übereinstimmung mit der LX Long Term Optical Transmission Spezifikation wird die Geschwindigkeit der kabelgebundenen Datenübertragung maximiert. Der Medienkonverter sendet Signale bei 1550 nm und empfängt Signale bei 1310 nm. Andererseits muss das Gerät, an das der Konverter angeschlossen ist, Signale der Wellenlänge 1310 nm senden und solche der Wellenlänge 1550 nm empfangen. Ein Beispiel für ein TP-LINK-Gerät, das mit MC112CS zusammenarbeitet, ist MC111CS.
Der Konverter kann als Standalone-Gerät betrieben oder in ein TP-LINK 19'-Rack eingebaut werden, und dank der LED-Anzeigen auf der Vorderseite ist der Status des Geräts immer sichtbar.
| Features / filters | |
| Datenrate | Fast Ethernet |
| Lichtwellenleiter-Steckertyp | SC |
| Übertragungsdistanz | 4-20km |
| Anzahl Ethernet-LAN-Anschlüsse (RJ-45) | 1 |
| Anzahl Faseranschlüsse | 1 |
| Auto MDI/MDI-X | Ja |
| Betriebstemperatur | 0 - 40 |
| Breite | 94,5 |
| Eingebaut | Nein |
| Ethernet LAN Datentransferraten | 1000 |
| Ethernet Schnittstellen Typ | Gigabit Ethernet |
| Höhe | 27 |
| LED-Anzeigen | Leistung, Geschwindigkeit |
| Luftfeuchtigkeit bei Lagerung | 5 - 90 |
| Maximal mögliche Übertragungsstrecke | 20000 |
| Maximale Datenübertragungsrate | 1000 |
| Nachhaltigkeitszertifikate | RoHS |
| Netzstandard | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Optischer Kabelverbinder | SC |
| Paketgewicht | 360 |
| Produktfarbe | Schwarz |
| Relative Luftfeuchtigkeit in Betrieb | 10 - 90 |
| Stromverbrauch (max.) | 2,41 |
| Temperaturbereich bei Lagerung | -40 - 70 |
| Tiefe | 73 |
| Übertragungstechnik | Kabelgebunden |
| Verpackungsbreite | 204 |
| Verpackungshöhe | 65 |
| Verpackungstiefe | 165 |
| Wellenlänge | 1550 |
| Zertifizierung | FCC, CE |
| Medienkonverter und Modul | |
| Normen und Protokolle | IEEE 802.3, IEEE 802.3u, IEEE 802.3x |
| Grundlegende Funktionen | WDM-Technologie Vollduplex- und Halbduplex-Betrieb am FX-Port Vollduplex-Datenflusskontrolle (IEEE 802.3x Standard) Halbduplex-Flusssteuerung (Backpressure) Link Fault Passthrough und Far End Fault zur Minimierung von Signalverlusten durch fehlerhafte Verbindungen Erweitert die Reichweite der Glasfaserübertragung auf bis zu 20 km |
| Ports | 1 Anschluss SC/UPC 100M 1 Anschluss RJ45 100M (Auto MDI/MDIX) |
| Wellenlänge | 1310 nm Tx/ 1550 nm Rx |
| WDM TX | 1310 nm |
| WDM-EMPFANG | 1550 nm |
| 10BASE-T-Netzwerkkabel | UTP Kat. 3, 4 oder 5 Kabel (bis zu 100 m) STP EIA/TIA-568 100Ω-Kabel (bis zu 100 m) |
| 100BASE-T-Netzwerkkabel | UTP-Kabel der Kategorie 5 oder 5e (bis zu 100 m) STP EIA/TIA-568 100Ω-Kabel (bis zu 100 m) |
| 100BASE-FX-Netzwerkkabel | Einmoden-Lichtwellenleiter |
| LED-Anzeigen | PWR, FDX/Col, Link/Act, SPD |
| Abmessungen (HxBxT) | 94,5 x 73,0 x 27,0 mm (3,7 x 2,9 x 1,1 Zoll) |
| Zertifikate | FCC, CE, RoHS |
| Arbeitsumgebung | Zulässige Betriebstemperatur: 0℃~40℃ (32℉~104℉) Zulässige Lagertemperatur: -40℃~70℃ (-40℉~158℉) Zulässige Luftfeuchtigkeit: 10%~90%, nicht kondensierend Zulässige Lagerfeuchtigkeit: 5%~90%, nicht kondensierend |
| Spannungsversorgung | Externe Spannungsversorgung |
| Maximale Leistungsaufnahme | 2,41 W |
| Installationshinweise | Download |
