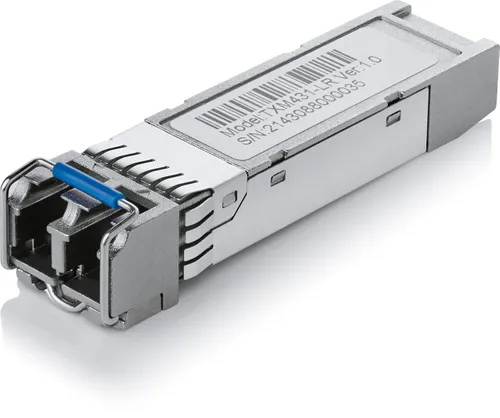

Txm431 - LR wurde entwickelt, um die Übertragungsdistanz auf Basis von 10Gbps-Ethernet-Verbindungen zu verlängern. Es handelt sich um einen hochleistungsfähigen 10GBASE-LR 1310nm Single-Mode SFP+ Transceiver. Er unterstützt Vollduplex- und 10G-Ethernet-Verbindungen bis zu 10 km mit 9/125-µm-Glasfaserkabeln.
| Features / filters | |
| Ausgangsanschluss | LC |
| SFP-Modul: Port-Geschwindigkeit | 10 Gbps |
| Übertragungsdistanz | 4-20km |
| Art der Faser | SM (Einzelmodus) |
| Betriebstemperatur | 0 - 70 |
| Breite | 55,4 |
| Duplex-System | Voll |
| Eingangsspannung | 3.3 |
| Hot-Plug-Unterstützung | Ja |
| Höhe | 12,9 |
| Luftfeuchtigkeit bei Lagerung | 5 - 90 |
| Maximal mögliche Übertragungsstrecke | 10000 |
| Maximale Datenübertragungsrate | 10000 |
| Netzstandard | IEEE 802.3ae |
| Optischer Kabelverbinder | LC (UPC) |
| Paketgewicht | 60 |
| Produktfarbe | Metallisch |
| Relative Luftfeuchtigkeit in Betrieb | 10 - 90 |
| Rx-Leistung (max) | -14,4 |
| Rx-Leistung (min) | 0,5 |
| Schnittstelle | SFP+ |
| SFP Transceiver-Typ | Faseroptik |
| Single-Mode-Faser (SMF) unterstützt | Ja |
| Temperaturbereich bei Lagerung | -40 - 80 |
| Tiefe | 14,6 |
| Tx-Leistung (max) | 0,5 |
| Tx-Leistung (min) | -8,2 |
| Unterstützte Faserkabeldurchmesser (Kern/Mantel) | 9/125 |
| Verpackungsbreite | 122,5 |
| Verpackungshöhe | 38,5 |
| Verpackungstiefe | 81,5 |
| Wellenlänge | 1310 nm, 1310, |
| Zertifizierung | FCC, CE |
| Grundlegende technische Parameter | |
| Normen und Protokolle | IEEE 802.3ae, CSMA/CD, TCP/IP |
| Wellenlänge | TX: 1550 nm RX: 1310 nm |
| Spannungsversorgung | 3.3V |
| Zertifikate | FCC, CE |
| Kabel | Einmoden-Lichtwellenleiter |
| Fasertyp | 9/125 µm Single-Mode |
| Maximale Kabellänge | 10 km |
| Steckertyp | LC/UPC |
| Sendeleistung | 0,5 dBm(Max) -8,2dBm(Min) |
| Aufnahmeleistung | 0,5dBm(Max) -14.4dBm(Min) |
| Umgebungsbedingungen | Betriebstemperatur: 0℃~70℃ (32℉~158℉) Lagertemperatur: -40℃~80℃ (-40℉~176℉) Luftfeuchtigkeit im Betrieb: 10%~90% nicht kondensierend Luftfeuchtigkeit bei Lagerung: 5%~90% nicht kondensierend |
| Empfindlichkeit | -12,6dBm |
SFP+ ist eine Erweiterung des SFP-Standards für 10 Gbit/s Übertragungsraten.
Prüfen Sie, ob es sich bei den Anschlüssen des Geräts um SFP- oder SFP+-Anschlüsse handelt. Letztere können mit 10 Gbit/s arbeiten. Als Nächstes treffen Sie Ihre Wahl des Lichtwellenleiters. Singlemode-Fasern werden typischerweise für längere Distanzen verwendet, während Multimode-Fasern für kürzere Distanzen eingesetzt werden.
