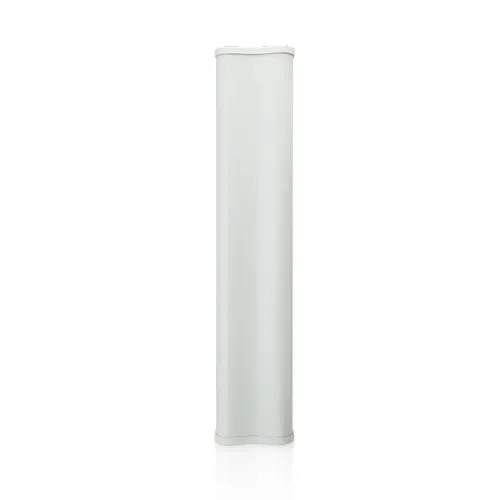

Die AirMAX-Sektorantenne ist ein hochklassiges Gerät mit 2x2 MIMO-Doppelpolarisation, das im 2,4 GHz-Band arbeitet. Es hat eine Verstärkung von 16 dBi und ermöglicht eine nahtlose Integration mit dem separat verkauften RocketM-Radio. Durch die Kombination des Funkgeräts mit der airMAX-Sektorantenne AM-2G16-90 entsteht eine leistungsstarke Basisstation, die beim Aufbau der Netzwerkarchitektur große Flexibilität und Bequemlichkeit bietet.
Das Gerät hat eine hohe Energieverstärkung von 16 dBi. Der AM-2G16-90 ist für den Betrieb mit AirMax-Geräten konzipiert. Die Anwendung innovativer Lösungen führt zu hervorragenden Leistungen. Die vorgestellte Sektorantenne garantiert einen hohen energetischen Gewinn, eine optimale Form des Strahls, das 2,4 GHz-Frequenzband und einen hohen Grad an Interpolarisationstrennung. Die Parameter der Antenne gewährleisten eine optimale Leistung für Mehrpunktnetze. Ein weiterer Vorteil des Geräts ist die einfache Installation.
AirMAX-Antennen sind für Außenanwendungen konzipiert und daher robust konstruiert.

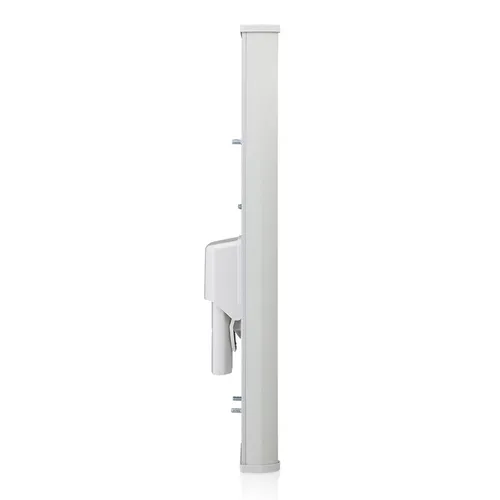

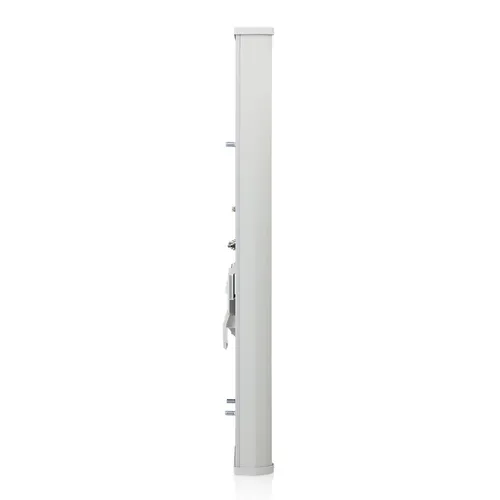

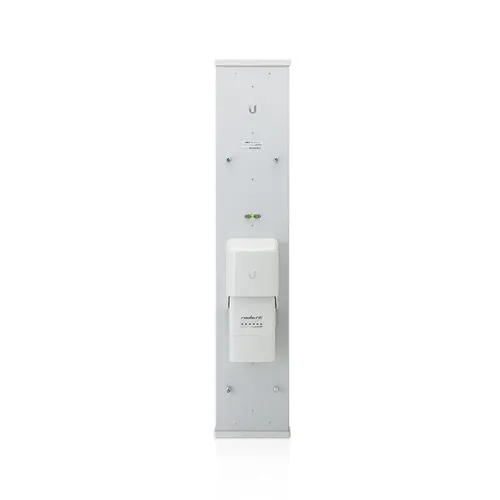

Die Antenne AM-2G16-90 ist mit einer Halterung für RocketM-Geräte und einem wasserdichten Koaxialkabel ausgestattet. Die Installation mit RocketM-Geräten ist einfach und erfordert keine zusätzlichen Komponenten oder Werkzeuge.
| Features / filters | |
| Antennenfrequenz | 2.4 GHz |
| Antennengewinn | 10dBi - 20dBi |
| Typ der Antenne | Sektor- |
| Antenne Zunahmeniveau (max) | 17 |
| Anwendung | Draußen |
| Breite | 700 |
| Elektrische Abweichung | 4° |
| Frequenzband | 2.4 |
| Gewicht | 3,9 |
| Horizontale Breite des Bündels | 90° |
| Horizontale Lichtstrahlbreite | 91 |
| Höhe | 79 |
| Kompatibel mit der Marke | Ubiquiti |
| Kreuzpolarisations-Isolation | >28 dB |
| Menge pro Packung | 1 |
| Montage | Wand |
| Polarisation | Duale Polarisation |
| Polarisierung | Dual-linear |
| Produktfarbe | Weiß |
| Tiefe | 145 |
| Vertikale beam Weite (2.4 GHz) | 9 |
| Vertikale Breite des Bündels | 90° |
| Vertikale Lichtstrahlbreite | 90 |
| VSWR | 1.5:1 |
| Warentarifnummer (HS) | 85177100 |
| Zertifizierung | EN 302 326 DN2 |
| Grundlegende technische Parameter | |
| Abmessungen (mm) | 700 × 145 × 79 |
| Gewicht | 3,9 kg |
| Frequenzband | 2,3 - 2,7 GHz |
| Gewinn | 16,0 dBi - 17,0 dBi |
| Horizontaler Abstrahlwinkel | 91° (6 dB) |
| Vertikaler Abstrahlwinkel | 90° (6 dB) |
| Abstrahlungswinkel der Elektronik | 9° |
| Neigungswinkel der Elektronik | 4° |
| Max VSWR | 1.5:1 |
| Windwiderstand | 200 km/h |
| Windlast | 133,4 N bei 200 km/h |
| Polarisierung | Vertikal und horizontal (dual) |
| Trennung der Interpolarisation | Mindestens 28 dB |
| ETSI | EN 302 326 DN2 |
| Installationsausrüstung | Masthalterung, RocketM-Montagehalterungen, wasserdichtes Koaxialkabel enthalten |
Die Abmessungen des Geräts sind 700 mm × 145 mm × 79 mm.
Die Frequenz der Antenne beträgt 2,4 GHz.
Der Antennengewinn beträgt 16,0 dBi - 17,0 dBi.
