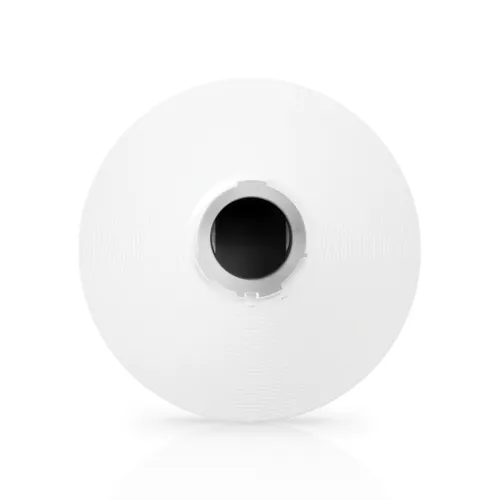

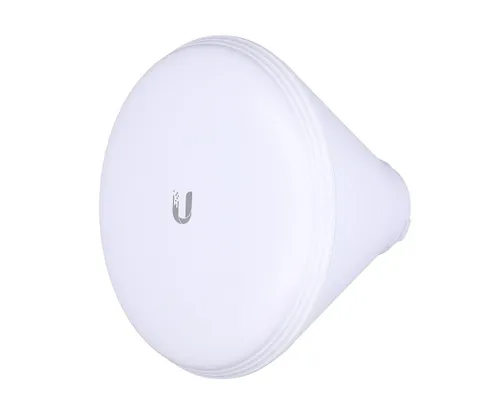

Ubiquiti HORN-5-30 | Sektor-Antenne | airMAX Horn, 5GHz, 30 Grad





Mit verschiedenen Strahlbreiten sind die Isolationsantennen austauschbar und verfügen über hochleistungsfähige Strommuster, die das Anwendungsspektrum erweitern. In Verbindung mit airFiber LTU- und airMAX-Funkgeräten bieten sie eine ausgezeichnete Leistung ohne Gewinnverlust.
Die 30°- und 45°-Versionen bieten bahnbrechende Skalierbarkeitsoptionen für drahtlose Systeme. Einzigartige Radiusleistung und hervorragende Koordinatenstandorteigenschaften gewährleisten eine höhere Sektordichte im Vergleich zu traditionellen Sektortechnologien. Die Hornantenne bietet 5 GHz-Konnektivität.
Rohrantennen sind mit den folgenden Geräten kompatibel:
Features / filters | |
Antennenfrequenz | 5 GHz |
Antennengewinn | 10dBi - 20dBi |
Typ der Antenne | Horn |
Antenne Zunahmeniveau (max) | 19 |
Anwendung | Draußen |
Frequenzband | 5.15 ? 5.85 |
Horizontale Breite des Bündels | 30° |
Kompatibel mit der Marke | Ubiquiti |
Kreuzpolarisations-Isolation | 17 dB |
Menge pro Packung | 1 |
Polarisierung | Dual-linear |
Produktfarbe | Weiß |
Vertikale Breite des Bündels | 30° |
Vertikale Lichtstrahlbreite | 30 |
VSWR | 1.7:1 |
Grundlegende technische Parameter | |
Abmessungen (mm) | 221,4 × 221,4 × 221,4 × 184,2 |
Gewicht | 1,1 kg |
Frequenzbereich | 5,15 - 5,85 GHz |
Kompatible Radiosender | IsoStation/PrismenStation/LuftFaser AF-LTU |
Stärkung von | 19 dBi |
HPOL-Balkenbreite | 30° |
VPOL-Strahlbreite | 30° |
Höhe des Balkens | 30° |
Polarisierung | Dual-Linear |
Kreuzweise Isolierung | 17 dB |
Maximaler VSWR | 2:1 |
Windlast (auf PrismStation) | 56 N bei 200 km/h |
Windwiderstand | 200 km/h |
1. W przypadku demontażu anteny tubowej, by dokonać wymiany na inny model, należy najpierw obrócić antenę w kierunku przeciwnym do ruchu wskazówek zegara, naciskając jednocześnie przycisk zwalniający.
2. Aby umiejscowić antenę tubową, ustaw strzałkę na antenie w linii prostej z przyciskiem zwalniającym.
3. Wciśnij antenę i obracaj ją zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie.
Die Frequenz der Antenne beträgt 5 GHz.
Die Polarität ist doppelt, linear.
