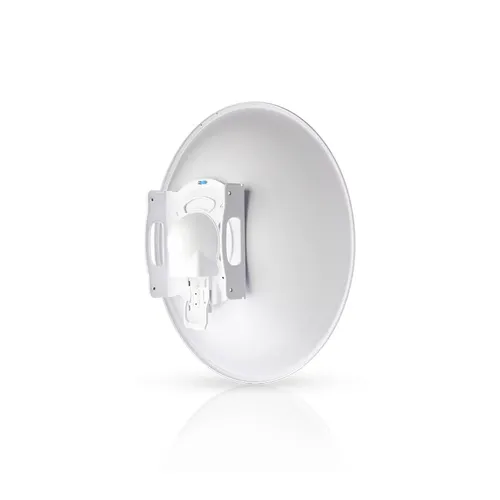

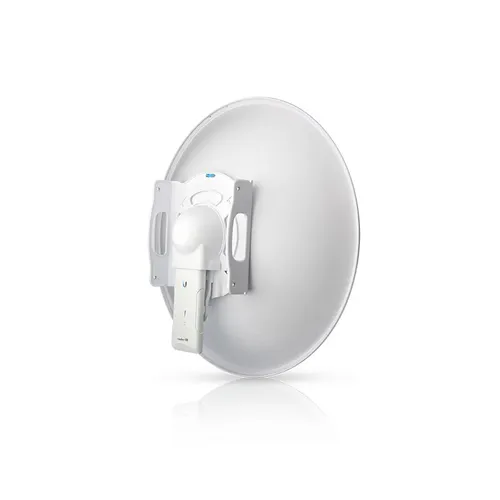

Die Antenne ROCKETDISH RD-5G30 LW 5GHz 30dBi von Ubiquiti Networks ist ein hochwertiges Gerät, das im 5GHz-Frequenzband arbeitet und sich durch einen Energiegewinn von 30dBi auszeichnet. Das Modell AirMax RocketDish RD-5G30 LW zeichnet sich durch die Zusammenarbeit mit Geräten aus, die den Standard 802.11n verwenden. Die Richtantenne von Ubiquiti Networks lässt sich leicht in das RocketM-Radio integrieren, wodurch eine leistungsstarke Anwendung entsteht, die eine große Reichweite von PtP 2x2 MIMOo überbrückt. Für Netzwerkdesigner ist diese Lösung äußerst bequem und flexibel.
Langlebige und dennoch leichte Komponenten schützen das Gerät vor den schädlichen Auswirkungen des Wetters.
Die RocketDish-Antennen sind mit jedem anderen Rocket-Gerät kompatibel und einfach zu installieren. Die Installation der Ubiquiti RocketDish 5 GHz 30 dBi AC Dual-Parabolantenne erfordert keine zusätzlichen Elemente oder Werkzeuge, und die Montageteile der RocketM-Geräte entsprechen den speziellen Halterungen, die für airMax-Antennen verwendet werden. Das Set enthält zwei hochwertige Antennen-Pigtails mit wasserdichten Kappen.
| Features / filters | |
| Antennenfrequenz | 5 GHz |
| Antennengewinn | 21dBi - 30dBi |
| Typ der Antenne | Richt- |
| Antenne Zunahmeniveau (max) | 30 |
| Antennentyp | Richtantenne |
| Anwendung | Draußen |
| Breite | 650 |
| Frequenzband | 5.1 - 5.9 |
| Front-to-Back Verhältnis | 30 dB |
| Gewicht | 7,4 |
| Horizontale Breite des Bündels | 5.8° |
| Höhe | 386 |
| Kompatibel mit der Marke | Ubiquiti |
| Kreuzpolarisations-Isolation | >35 dB |
| MIMO-Typ | 2x2 |
| Polarisierung | Dual-linear |
| Produktfarbe | Weiß |
| Tiefe | 650 |
| Vertikale Breite des Bündels | 5.8° |
| VSWR | 1.6:1 |
| Warentarifnummer (HS) | 85177100 |
| Eigenschaften der Antenne | |
| Modell | RD-5G30 LW |
| Frequenzband | 5,1 - 5,9 GHz |
| Gewinn | 30 dBi |
| Horizontaler Abstrahlwinkel | 5,8° (3 dB) |
| Vertikaler Abstrahlwinkel | 5,8° (3 dB) |
| F/B-Verhältnis | 30 dB |
| Max VSWR | 1.6:1 |
| Abmessungen | 650 x 650 x 386 mm (25,6 x 25,6 x 15,2") |
| Gewicht | 7,4 kg (16,31 lb) |
| Windwiderstand | 200 km/h (125 mph) |
| Windlast | 790 N bei 200 km/h (178 lbf @ 125 mph) |
| Polarisierung | Horizontal und vertikal (dual) |
| Isolierung zwischen der Polarisation | 35 dB min |
| ETSI | EN 302 326 DN2 |
| Installationsausrüstung | Universal-Stangenhalter, RocketM-Halter, wasserdichtes Koaxialkabel inbegriffen |
1. Wyrównaj uchwyty wspornika montażowego ze szczelinami odbłyśnika talerza. Włóż zatrzaski i obróć uchwyt montażowy, aż zostaną one zablokowane na swoim miejscu.
2. Odbłyśnik i zasilanie anteny są zablokowane, więc zasilanie anteny może być zainstalowane tylko w jednej orientacji.
a. Zdejmij pokrętło.
b. Wyrównaj piny ustalające z otworami centrującymi reflektora i uchwytu montażowego.
c. Włóż zasilanie anteny.
3. Aby zamocować zasilanie anteny do reflektora talerza:
a. Wymień pokrętło i dokręć je ręcznie, aż pokrętło dotknie powierzchni uchwytu montażowego.
b. Użyj klucza do mocowania. NIE należy nadmiernie dokręcać pokrętła.
4. Przymocuj urządzenie do uchwytu montażowego.
a. Wyrównaj zatrzaski montażowe z tyłu urządzenia z uchwytem montażowym.
b. Przesuń urządzenie w dół, aby zablokować je na miejscu.
5. Przymocuj drugi koniec kabli radiowych do złączy RF na Rocket w tej kombinacji: H do Chain 1 i V do Chain 0. Następnie nasuń osłonki na złącza RF, aby chronić je.
6. Zamocuj osłonę ochronną.
a. Wyrównaj ze znakiem na górze osłony z nacięciem na antenie.
b. Obracaj osłonę zgodnie z ruchem wskazówek zegara, aż do jej zablokowania.
7. Zamontuj dwie śruby, dwie podkładki blokujące i dwie płaskie podkładki na spodzie uchwytu montażowego. Upewnij się, że między każdą podkładką płaską, a wspornikiem montażowym jest szczelina 8 mm.
8. Przymocuj poziomy otwór ramienia podporowego do górnego wspornika słupa za pomocą śruby, podkładki blokującej i podkładki płaskiej.
9. Przymocuj element usztywniający do wsporników słupka za pomocą czterech śrub.
10. Każda śruba M8x150 zawiera ząbkowaną nakrętkę.
Usuń je i użyj w następnym kroku.
11. Zamocuj po jednym zacisku do każdego wspornika słupa.
a. Wsuń po dwie śruby M8x150 do każdego wspornika słupa.
b. Przesuń otwór uchwytu masztu na jedną śrubę każdego uchwytu masztu.
c. Umieścić jedną nakrętkę na każdej śrubie.
12. Przymocuj wsporniki stabilizatora do masztu tuż pod obszarem, do którego zostanie przymocowany RocketDish.
a. Umieść po jednym wsporniku stabilizatora po każdej stronie słupa.
b. Włóż dwie śruby M10x100 do wsporników stabilizatora.
c. Zabezpieczyć każdą śrubę za pomocą jednej nakrętki
13. Zamocuj zespół zawieszenia do masztu:
a. Przesuń otwór na każdy zacisk słupowy z odpowiednią śrubą M8x150.
b. Dokręcić nakrętki śrub w celu zamocowania zespołu zawieszenia słupa.
14. Podnieś reflektor i wyreguluj dwie dolne śruby ze szczelinami na dolnym wsporniku masztu. Zamocuj śruby w szczelinach.
15. Przymocuj każde ramię górnego wspornika słupa do wspornika montażowego za pomocą śruby sześciokątnej, podkładki blokującej i płaskiej podkładki.
16. Przed dostosowaniem kąta nachylenia należy upewnić się, że sześć śrub z łbem sześciokątnym jest dostatecznie luźne, aby umożliwić ruch.
17. Aby wyregulować kąt nachylenia, przekręć śrubę głowicy drążka unoszącego, aż do uzyskania pożądanego nachylenia.
18. Zablokuj ustawienie dokręcając wszystkie sześć śrub do 25 N-m.
Die Frequenz der Antenne beträgt 5 GHz.
Der Montagesatz enthält einen universellen Masthalter, einen RocketM-Halter und ein wasserdichtes Koaxialkabel
