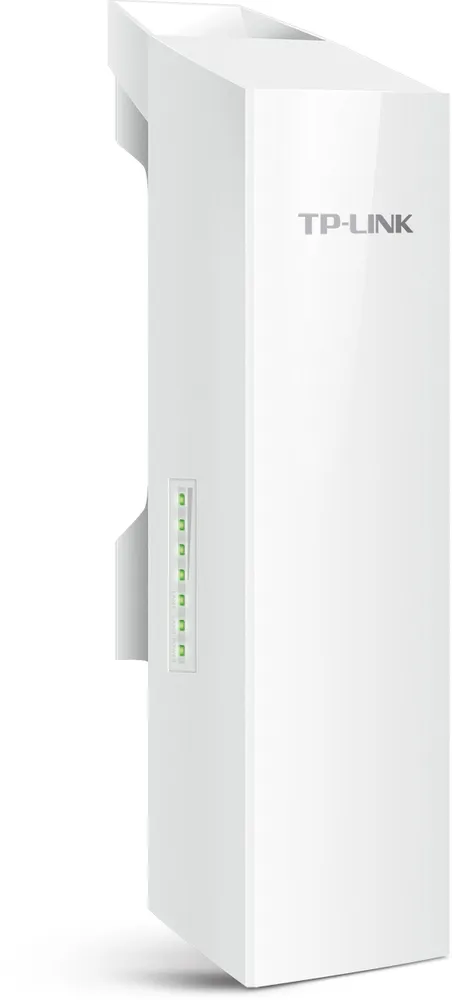

El TP-Link CPE510 es un dispositivo multifuncional para exteriores que puede funcionar como punto de acceso, Cliente, puente, repetidor, enrutador AP y WISP. Está equipado con una antena direccional MIMO 2x2 (13 dBi) y el sistema de gestión central Pharos Control. El sistema está optimizado para la transmisión a larga distancia.
Se incluye un adaptador PoE pasivo en el juego, que permite alimentar el dispositivo a una distancia máxima de 60 metros.
CPE 5 GHz 300 Mbps proporciona soluciones eficientes para redes inalámbricas externas. El sistema de gestión central lo hace ideal para conexiones Wi-Fi punto a punto y punto a multipunto. El rendimiento profesional combinado con la facilidad de uso hace que el CPE510 sea una gran elección tanto para clientes de negocios como para usuarios individuales.
Gracias a los chipsets Atheros de Qualcomm, a las antenas de alta ganancia, a los materiales de alta calidad, a la carcasa especialmente diseñada y a la fuente de alimentación PoE, el CPE510 presentado puede funcionar prácticamente en cualquier condición, dentro del rango de temperaturas de -40°C (-40°F) a +70°C (158°F).
Especialmente diseñado para aplicaciones en exteriores, el CPE510 permite la transmisión inalámbrica a lo largo de 15 km.
Para evitar la reducción del ancho de banda de la red y las colisiones entre otros transmisores, el CPE510 utiliza la tecnología TP-LINK MAXtream TDMA.
Pharos Control es un software que permite gestionar todos los puntos de acceso del CPE510 en su red desde un ordenador. Pharos Control puede soportar numerosas funciones como la detección de dispositivos, el monitor de estado, las actualizaciones de software y la gestión de la red.
Características / filtros | |
Frecuencia de trabajo | 5 GHz |
Ganancia de antena | 11dBi - 20dBi |
Tipo de dispositivo | Dispositivo cliente |
Características del equipo | |
Procesador | Qualcomm Atheros Enterprise AR9350B 560 MHz, MIPS 74Kc |
Memoria | 64 MB DDR2 RAM, 8 MB Flash |
Puertos | 1 puerto RJ45 blindado de 10/100 Mbps (LAN0, PoE) 1 RJ45 apantallado 10/100Mbps (LAN1, PoE Passthrough) 1 terminal de tierra 1 botón de restablecimiento |
Fuente de alimentación | PoE pasivo a través de LAN0 (+4.5-pin; -7.8-pin) Voltaje 16-27 V DC |
El consumo de energía | Máximo 10,5 vatios |
Dimensiones (S x G x W) | 224 mm x 79 mm x 60 mm |
Tipo de antena | Antena direccional de doble polarización incorporada 13 dBi 2x2 Ancho del rayo 45° (en el plano H)/30° (en el plano E) Nota: Para detalles, ver hoja de datos |
Seguridad | Protección contra descargas electrostáticas 15 KV Protección contra rayos 6000 V |
Caso | Material resistente ASA Certificado de impermeabilidad IPX5 |
Características de la transmisión inalámbrica | |
Estándares inalámbricos | IEEE 802.11a/n (con Pharos MAXtream activado) |
Protocolos patentados | Modo TDMA (con el Pharos MAXtream activado) |
Velocidad de la red inalámbrica | Hasta 300 Mb/s (40 MHz, dinámico) Hasta 144,4 Mb/s (20 MHz, dinámico) Hasta 72,2 Mb/s (10 MHz, dinámico) Hasta 36,1 Mb/s (5M Hz, dinámico) |
Frecuencia de funcionamiento | 5.15~5.85 GHz |
Sensibilidad del receptor | - • 802.11a: 54 M: -75 dBm, 48 M: -76 dBm, 36 M: -83 dBm, 6-24 M: -95 dBm - • 802.11n: MCS15: -73 dBm, MCS14: -74 dBm, MCS13: -76 dBm MCS12: -80 dBm, MCS11: -83 dBm, MCS10: -88 dBm MCS9: -90 dBm, MCS8: -93 dBm, MCS7: -73 dBm MCS6: -74 dBm, MCS5: -76 dBm, MCS4: -80 dBm MCS3: -83 dBm, MCS2: -88 dBm, MCS1: -90 dBm, MCS0: -93 dBm |
Potencia de transmisión | 27 dBm/500 mw (posibilidad de cambiar la potencia con una precisión de 1dBm) Nota: la potencia máxima de transmisión puede variar dependiendo de la región seleccionada. |
Funciones del software | |
Gestión | Detección y gestión de dispositivos por parte de Pharos Control Gestión de la web a través de HTTP/HTTPS Registro del sistema Agente SNMP(v2c) Perro guardián de Ping DDNS dinámico Servidor SSH |
Configuración de la red inalámbrica | La tecnología TDMA Pharos MAXtream Modos 802.11a/n Ancho de canal: 5/10/20/40 MHz Selección automática de canales Control de la potencia de transmisión Selección dinámica de frecuencias (DFS) WDS on/off Seguridad: WPA/WPA2, WPA-PSK/WPA2-PSK (AES/TKIP), 64/128/152-bit WEP Habilitar/inhabilitar la emisión del SSID Multi-SSSID con etiquetado VLAN (sólo en modo AP) Ajustes de distancia/tiempo muerto Filtrando en las direcciones MAC Ajustes avanzados de Wi-Fi: Intervalo de baliza/ Umbral RTS/ Umbral de fragmentación/ Intervalo DTIM/ Aislamiento AP/ GI corto/ Wi-Fi multimedia |
Herramientas del sistema | Indicadores de calidad de la señal inalámbrica: Fuerza de la señal/ruido/transmisión de CCQ/procesador/memoria Monitores: ancho de banda/estaciones/interfaces/ARP/ARP/Rutas/WAN/DHCP Análisis del espectro Prueba de velocidad Ping Traceroute |
Optimizaciones del sistema | IGMP snooping/Proxy optimizado para aplicaciones multicast Perro Guardián de la Ferretería |
Características del adaptador PoE | |
Dimensiones (S x G x W) | 110 mm x 57 mm x 33.5 mm |
Puertos | 1 enchufe con conexión a tierra 1 puerto Ethernet blindado de 10/100 Mb/s (energía + datos) 1 puerto Ethernet 10/100 Mbps blindado (datos) |
Botones | Botón de restablecimiento remoto |
Estado de los diodos | Fuente de alimentación - el LED se ilumina en verde |
Entrada | 100-240 V AC, 50/60 Hz |
Salga de | 24 V DC, 0,5 A |
Actuación | > 80% |
Certificados | CE/FCC/UL/IC/GS/PSB/C-tick/SAA/S-Mark/KC-mark |
Otros | |
Certificados | CE, FCC, RoHS, IPX5 |
El contenido del paquete | CPE510 PoE pasiva 24 V 0.5 A Correas de montaje Cable de alimentación Guía de instalación rápida |
Requisitos del sistema | Microsoft Windows 98SE, NT, 2000, XP, Vista™, Windows 10, 8, Windows 7, MAC OS, NetWare, UNIX, Linux Recomendamos el uso de los navegadores Google Chrome, Safari y Firefox No recomendamos el uso de los navegadores de IE |
Ambiente de trabajo | Temperatura de funcionamiento permitida: -40℃~70℃ (-40℉~158℉) Temperatura de almacenamiento permitida: -40℃~70℃ (-40℉~158℉) La humedad del aire permitida: 10%~90%, sin condensación Humedad de almacenamiento permitida: 5%~95%, sin condensación |
Jak zalogować się na stronę zarządzania CPE510?
Instrucciones de instalación | Descargar |
Inicie sesión en la página de administración del CPE510. Ejecute la configuración rápida.
Paso 1: Haz clic en la pestaña de Configuración rápida, selecciona "Punto de acceso" y pulsa Siguiente.
Paso 2 La dirección IP por defecto del dispositivo es 192.168.0.254, debe ser cambiada si el enrutador opera en una subred diferente. Por ejemplo, si la dirección del enrutador es 192.168.1.1, entonces para CPE510 se puede establecer 192.168.1.* (donde * es un número del 2 al 254), Máscara de subred 255.255.255.0.
Si no conoce la dirección IP del router, puede dejar aquí los valores por defecto. Paso 3: Configurar la red inalámbrica:
SSID: (nombre de la red inalámbrica)
Seguridad: seleccione WPA-PSK/WPA2-PSK
Contraseña PSK: (contraseña de la red inalámbrica)
Paso 4: Presione Finalizar y espere a que se guarden los ajustes, tardará unos 60 segundos.
Ahora puedes desconectar el CPE510 de tu ordenador, conectarlo al router y llevarlo a tu destino.
