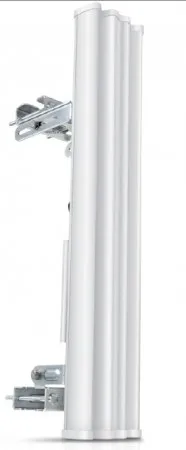

Ubiquiti AM-5G19-120 | Antena sectorial | airMAX, 5GHz, 19dBi

CÓDIGO: AM-5G19-120 / EAN: 810354020919

151,76 USD con VAT

Costo de envio aproximado:

inventory_2 8 kg: 11.41 USD

inventory_2 10 kg: 12.54 USD

inventory_2 30 kg: 18.54 USD

present_to_all Peso total:

local_shipping Costo de envío:

Agregado al carrito

UND.

DISPONIBILIDAD:

local_shipping ENVÍO: 24h

Frecuencia de la antena: 5 GHz

Ganancia de energía: 10dBi - 20dBi

Tipo de antena: Sectorial

Aislamiento de polarización cruzada: >28 dB

more MOSTRAR MÁS PARÁMETROS

SOBRE EL PRODUCTO

Reducción de la interferencia, mejor ganancia

La antena sectorial airMAX de Ubiquiti es un dispositivo de alta gama que es perfecto para diseñar una arquitectura de red compleja. El uso de tecnologías modernas en la antena sectorial airMAX 5G19-120 permite lograr una forma de haz óptima, máxima eficiencia y altas ganancias de energía.

Construcción robusta

La antena sectorial Ubiquiti airMAX 5G19-120 con polarización dual 2x2 MIMO es un dispositivo funcional, que utiliza soluciones tecnológicas innovadoras. El AirMAX 5G19-120 garantiza una integración perfecta con la radio RocketM que se vende por separado y junto con la antena sectorial airMAX crea una potente estación base.

ANTENA DEL SECTOR DE AIRMAX DE UBICUITI 5GHZ

Fácil instalación Plug-and-Play

La marca Ubiquiti es una garantía de la alta calidad de sus productos. La carcasa duradera y los conectores impermeables aseguran una larga vida útil. Las antenas sectoriales de la línea airMAX 5G19-120, gracias a los altos parámetros técnicos, permiten una gran flexibilidad y comodidad en el diseño de la red. Les animamos a leer las especificaciones detalladas de las antenas sectoriales Ubiquiti airMAX 5G-19-120.

plugandplay ubiquiti airmax sector antena AM-5G19-120

ESPECIFICACIÓN

Características / filtros
Frecuencia de la antena	5 GHz
Ganancia de energía	10dBi - 20dBi
Tipo de antena	Sectorial
Aislamiento de polarización cruzada	>28 dB
Ancho de haz horizontal	123°
Ancho del haz verticalmente	123°
Compatible con la marca	Ubiquiti
Desviacion electrica	2°
Polarización	Lineal doble
Solicitud	Afuera
Tipo de conector	2x RP-SMA
VSWR	1.5:1

Parámetros técnicos básicos
Dimensiones (mm)	700 × 135 × 73
Peso	5,9 kg
Banda de frecuencia	5.15 - 5.85 GHz
Ganancias	18,6 - 19,1 dBi
Ángulo de radiación horizontal	123° (6 dB)
Ángulo de radiación vertical	123° (6 dB)
El ángulo de radiación de la electrónica	4°
El ángulo de inclinación de la electrónica	2°
Max VSWR	1.5:1
Resistencia al viento	200 km/h
Carga de viento	137,9 N a 200 km/h
Polarización	Horizontal y vertical (dual)
Separación entre la polarización	28 dB Min.
ETSI	EN 302 326 DN2
Equipo de instalación	Soporte para postes, soporte de montaje RocketM, cable coaxial a prueba de agua incluido.

APOYO

Hoja de datos	Descargar
Guía de inicio rápido	Descargar

PREGUNTAS FRECUENTES

Instalación del equipo

1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 oraz Chain 1 na Rakiecie.

2. Przymocuj urządzenie do uchwytu montażowego.

a. Wyrównaj zatrzaski montażowe z tyłu kieszeni z czterema otworami montażowymi

b. Przesuń kieszeń w dół, aż zostanie zablokowana na swoim miejscu.

3. Połączyć pozostałe końce kabli radiowych z złączami na antenie.

4. Wsuń osłonę ochronną w dół urządzenia, aż zostanie ona zablokowana.

5. Przymocuj uchwyty U-Brackets do anteny:
a. Zamocuj uchwyt U-Bracket do górnych uchwytów montażowych anteny za pomocą dwóch nakrętek.

b. Zamocuj drugi wspornik U-Bracket do dolnych uchwytów montażowych anteny

6. Włóż po dwie śruby nośne do każdego wspornika.

7. Zamocować każdy wspornik do U-Bracket za pomocą dwóch śrub. Ręcznie dokręcić śruby.

8. Aby zamontować antenę na słupie, przesuń zacisk słupkowy na każdą parę śrub nośnych. Zabezpieczyć każdy zacisk dwoma nakrętkami.

9. Antena ma przechył elektryczny 2°. Do dalszej regulacji kąta nachylenia:

a. Poluzuj cztery śruby na wspornikach U-Brackets i dwie nakrętki na górze zacisku słupa.

b. Przesuń antenę na żądany kąt nachylenia.

c. Dokręcić wszystkie śruby i nakrętki do około 25 N-m.

¿A qué frecuencias funciona el dispositivo?

El dispositivo funciona en 5 GHz.

¿Cuál es el tipo de conector de la antena?

El tipo de conector es 2 x RP-SMA.
