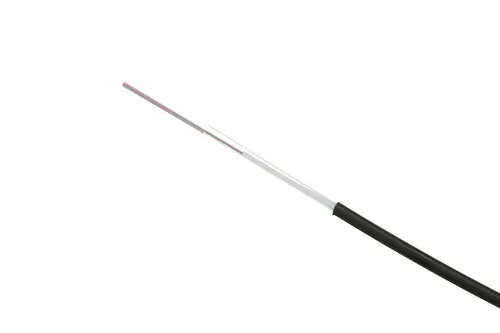

Extralink 12F | Cable de fibra óptica | 0,5kN FRP, 12J, monomodo, G.652D, 5,2mm, aereo, 2km

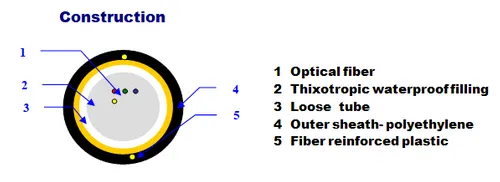

El cable aéreo Extralink es un cable de fibra óptica diseñado para su uso en instalaciones aéreas. Está construido con 12 fibras G.652D, que se colocan en el tubo central, con dos barras de FRP Fujikura como elementos de refuerzo.
El cable de fibra óptica autosuficiente está diseñado para aplicaciones al aire libre, por lo que se caracteriza por su resistencia a las condiciones climáticas severas y a las diferencias de temperatura. Su construcción está reforzada con dos barras de FRP (plástico reforzado con fibra) del renombrado fabricante japonés Fujikura. La cubierta exterior de polietileno es resistente a la radiación solar.
Características / filtros | |
Cable de montaje | Gastos generales, Exterior de edificio, |
Fibra estándar | G.652.D |
Número de fibras de cable de fibra óptica | 12F |
Diámetro del cable | 5,2mm |
Resistencia a la tracción | 0,5 kN |
Características ópticas de los cables de fibra óptica | |
Tipo de fibra | ITU-T G.652D (9/125) |
La amortiguación en la longitud de onda de referencia | Para 1310 nm es: 0,36 dB/km Para 1550 nm es así: 0,22 dB/km |
Dispersión cromática en la longitud de onda de referencia | Para 1310 nm es: 3,5 ps/nm.km A las 1550 nm lo es: 18 ps/nm.km |
Cables de fibra óptica - peso y dimensiones | |
Número de fibras | 12 |
El diámetro del cable | 5,2 ± 0,5 mm |
El peso del cable | 22,04 kg/km |
El diámetro del tubo suelto | 2.0 mm |
Diámetro del refuerzo de la fibra plástica (FRP) | 1,2 mm |
Características mecánicas | |
Resistencia a la tensión durante la instalación | 0,5 kN |
Resistencia al aplastamiento | 3000 N/100 mm |
Twisting | 10 ciclos +/-180°. |
Huelga | 5 Nm |
Radio mínimo de curvatura | Con fuerza: 20 x diámetro del cable No hay fuerza: 10 x diámetro del cable |
Características ambientales | |
La temperatura de funcionamiento | -40°С a 60°С |
Temperatura de almacenamiento | -50°С a 60°С |
Temperatura de instalación | -10°С a 60°С |
Comentarios | |
Longitud en el carrete | 2 km. |
