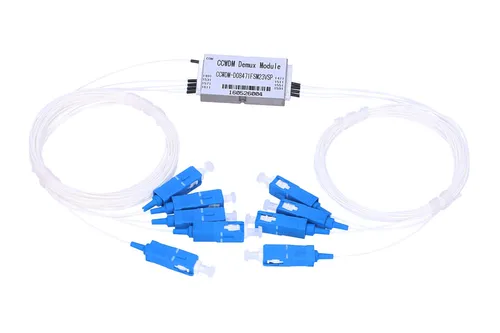

Extralink 1x8 ITBMUX | modulo CWDM | 1471nm - 1611nm


El multiplexor/demultiplexor de enlace externo es el elemento básico que se utiliza para multiplicar la capacidad de transmisión de una pista de fibra óptica. Se puede utilizar tanto para las líneas de nueva construcción como para las ya existentes.
El rango de longitudes de onda del módulo CWDM de 8 canales Extralink MUX/DEMUX es de 1471-1611 nm.
Especificaciones técnicas | |
Rango de longitud de onda 1471-1611 NM | |
Onda (dB) | |
Atenuación (dB) / onda media (nm) | 0,48 (dB)/1471 (nm) 0,59 (dB)/1491 (nm) 1,00 (dB)/1511 (nm) 0,69 (dB)/1531 (nm) 0,56 (dB)/1551 (nm) 0,79 (dB)/1571 (nm) 0,92 (dB)/1591 (nm) 1,30 (dB)/1611 (nm) |
Pérdida de retorno (dB) | >45 |
Directividad (dB) | >55 |
El grosor de la fibra | 0,9 mm |
La longitud de la fibra | 1.5 m |
Conexiones | SC/UPC |
El rango de temperatura | De -20°C a ~70°C |
Para usar el multiplicador de la forma de onda, use dos módulos en cada extremo de la línea.
Cada salida del módulo está conectada, por ejemplo, a un inserto cwdm SFP que funciona a la longitud de onda apropiada.
