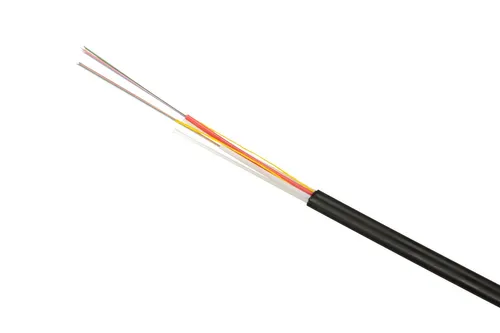

El Cable Aéreo Plano Extralink es un cable plano de fibra óptica diseñado para instalación aérea. Utiliza 24 fibras del tipo G.652D colocadas en un tubo central suelto lleno de gel hidrofóbico.
Dos barras de FRP son el elemento de refuerzo. El cable tiene una sección transversal de 10,6 mm x 4,5 mm y una cubierta exterior de polietileno.
| Características / filtros | |
| Cable de montaje | Gastos generales, Exterior de edificio, |
| Fibra estándar | G.652.D |
| Número de fibras de cable de fibra óptica | 24F |
| Color del producto | Negro |
| Conector 1 | No |
| Conector 2 | No |
| Diámetro de cable | 1,06 |
| Diámetro del cable | 10,6mm |
| Género del conector 1 | No |
| Género del conector 2 | No |
| Longitud de cable | 2000 |
| Material de chaqueta | Nailon/Cloruro de polivinilo (PVC) |
| Resistencia a la tracción | 1,3 kN |
| Tipo de cable | FTTH |
| Tipo de fibra óptica | G.652D |
| Características ópticas | |
| Tipo de fibra | ITU-T G.652D (9/125) |
| La amortiguación en la longitud de onda de referencia | Para 1310 nm es: 0,36 dB/km Para 1550 nm es así: 0,22 dB/km |
| Dispersión cromática en la longitud de onda de referencia | Para 1310 nm es: 3,5 ps/nm.km A las 1550 nm lo es: 20 ps/nm.km |
| Peso y dimensiones | |
| Número de fibras | 24 |
| El diámetro del tubo suelto | 2.5 mm |
| Diámetro del plástico reforzado con fibras (FRP) | 1.8 mm |
| El espesor del revestimiento | 1.0 mm |
| El diámetro del cable | 10.6 mm x 4.5 mm |
| El peso del cable | 48,56 kg/km |
| Características mecánicas | |
| Fuerza de tensión | 1,3 kN |
| Resistencia al aplastamiento | 500 N/100 mm |
| Radio mínimo de curvatura | 20 x diámetro del cable |
| Características ambientales | |
| La temperatura de funcionamiento | -40°С a 60°С |
| Temperatura de almacenamiento | -40°С a 60°С |
| Temperatura de instalación | -10°С a 60°С |
| Especificaciones técnicas | Descargar |
