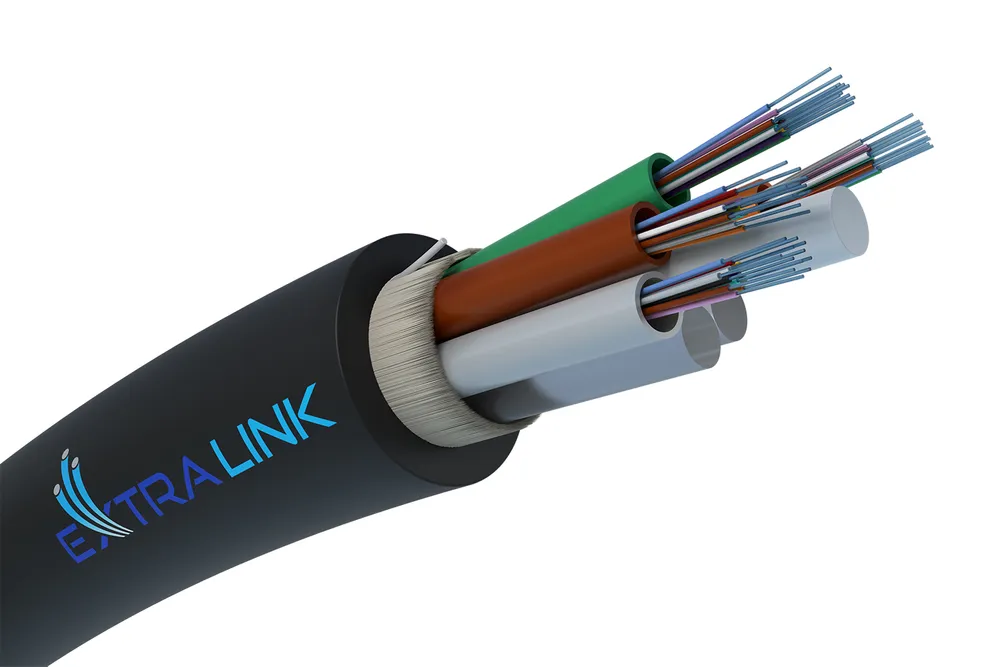

El cable aéreo Extralink es un cable de fibra óptica aéreo. Está construido con 48 fibras G.652D colocadas en 4 tubos sueltos enroscados alrededor de una varilla de FRP situada en el centro, que es un elemento de refuerzo. El cable está cubierto con una capa de HDPE.
La fibra óptica autosuficiente se caracteriza por su resistencia a las condiciones climáticas severas y a las diferencias de temperatura. Su construcción está reforzada con varilla de FRP (plástico reforzado con fibra) del renombrado fabricante Fujikura. La capa exterior de polietileno es resistente a la radiación solar.
| Características / filtros | |
| Cable de montaje | Gastos generales, Exterior de edificio, |
| Fibra estándar | G.652.D |
| Número de fibras de cable de fibra óptica | 48F |
| Color del producto | Negro |
| Conector 1 | No |
| Conector 2 | No |
| Diámetro de cable | 1,08 |
| Diámetro del cable | 10,8mm |
| Género del conector 1 | No |
| Género del conector 2 | No |
| Longitud de cable | 2000 |
| Material de chaqueta | Polietileno de Alta Densidad (HDPE), Nailon/Cloruro de polivinilo (PVC) |
| Resistencia a la tracción | 2 kN |
| Tipo de cable | FTTH |
| Tipo de fibra óptica | G.652D |
| Características ópticas | |
| Tipo de fibra | UIT-T G.652D |
| Tipo de modo único | FutureGuide®-LWP (Fujikura, Japón) |
| La amortiguación en la longitud de onda de referencia | Para 1310 nm es: 0,36 dB/km Para 1550 nm es así: 0,22 dB/km |
| Dispersión cromática en la longitud de onda de referencia | Para 1310 nm es: 3,5 ps/nm.km A las 1550 nm lo es: 18 ps/nm.km |
| Peso y dimensiones | |
| Número de fibras | 48 |
| Número de fibras por tubo | 12 |
| Número de tubos sueltos | 4 |
| El diámetro de los tubos sueltos | 2.5 mm |
| Diámetro del plástico reforzado con fibras (FRP) | 1.8 mm |
| El espesor del revestimiento | 1.8 mm |
| El diámetro del cable | 10,82 mm |
| El peso del cable | 89,12 kg/km |
| Características mecánicas | |
| Resistencia a la tensión durante la instalación | 2.0 kN |
| Resistencia al aplastamiento | 3000 N/100 mm |
| Huelga | 10 Nm |
| Radio mínimo de curvatura | 20 x diámetro del cable |
| Características ambientales | |
| La temperatura de funcionamiento | -40°С a 60°С |
| Temperatura de almacenamiento | -50°С a 60°С |
| Temperatura de instalación | -10°С a 60°С |
| Especificaciones técnicas | Descargar |
La resistencia al aplastamiento del ADSS 48F es de 3000 N/100 mm.
