Extralink 48F | Cable de fibra óptica | monomodo, 4T12F G652D 5.8mm, microducto, 2km
CÓDIGO: EX.15173 / EAN: 5903148915173
Contacto
Cuenta
Favorito
Cesta

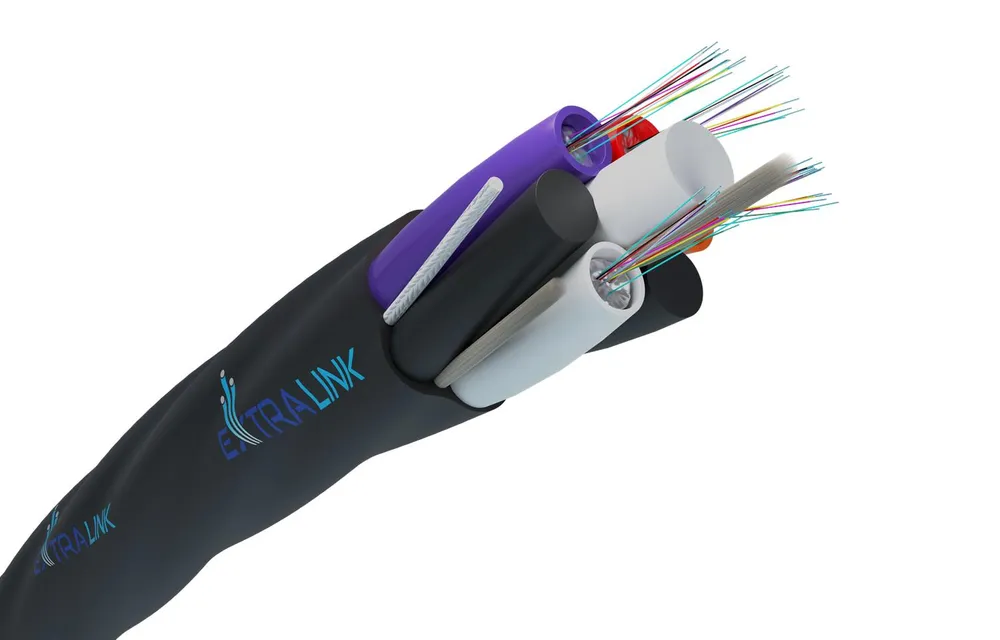

El Extralink 48F 4T12F con 48 fibras tipo G.652D es un cable de fibra óptica diseñado para aplicaciones de microductos. Las fibras se colocan en 4 tubos, aparte de ellos hay 2 rellenos dentro de la vaina. Los tubos y rellenos se enroscan alrededor del elemento central de refuerzo, es decir, la varilla de FRP que es el elemento de refuerzo. El relleno es el hilo hinchable de agua, que es un hilo de poliéster que se hincha en el agua para evitar la penetración del agua. La cubierta exterior corrugada hace que sea más fácil soplar el cable en la tubería de la alcantarilla.
| La construcción de cables de fibra óptica | |
| Número de fibras | 48 (Fibra de vidrio) |
| Número de fibras por tubo | 12 (Fibra de vidrio) |
| Número de tubos sueltos | 4 (PBTP) |
| Número de rellenos | 2 (HDPE - negro) |
| La fuerza del elemento central | 1.6 ± 0.1 mm (Barra FRP) |
| Cables de fibra óptica - barrera de humedad | Por encima de la varilla de FRP y el núcleo (WS Yarn - water swelling yarn) |
| La cubierta exterior | Nominal 0,5 mm (HDPE - negro) |
| Número de cuerdas de desgarre | 1 (poliéster) |
| El diámetro del cable | 5.8 ± 0.3 mm |
| El peso del cable | 25.0 ± 5 kg/km |
| Características mecánicas | |
| Fuerza de tensión | 600 N (IEC 60794-2-E1) |
| Fuerza de aplastamiento | 1000 N (IEC 60794-1-2-E3) |
| Resistencia al impacto | 1 N.m (IEC 60794-1-2-E4) |
| Twisting | ± 360° (IEC 60794-1-2-E7) |
| Kink | 10 x D (IEC 60794-1-2-E10) |
| Radio mínimo de curvatura | 20 x D (IEC 60794-1-2-E11) |
| Prueba de penetración de agua | 1 m de columna de agua, 3 m de muestra, 24 horas (IEC 60794-1-2-F5) |
| Características ambientales | |
| Instalación | -30°C a 70°C (IEC 60794-1-22-F1) |
| Acción | -30°C a 70°C (IEC 60794-1-22-F1) |
| Almacenamiento | -30°C a 70°C (IEC 60794-1-22-F1) |
| Características de la fibra | |
| Tipo de fibra | UIT-T G.652D |
| Óptica | |
| Represión | Para 1310 nm es: ≤ 0,36 dB/km Para 1550 nm es así: ≤ 0,23 dB/km |
| Dispersión cromática | Para 1285 - 1330 nm es: ≤ 3.5 ps/nm.km A 1550 nm es: ≤ 3.5 ps/nm.km ≤ 18.0 ps/nm.km |
| La longitud de onda del corte del cable | Para λcc es: ≤ 1260 nm |
| Longitud de onda de dispersión cero | 1300 - 1324 nm |
| Pendiente de dispersión cero | ≤ 0.092 ps/nm^2 x km |
| La dispersión de la polarización de moda | Porque Fibre es: ≤ 0.2 ps/km Para el diseño del enlace el valor es: ≤ 0.08 ps/km |
| Mecánica | |
| Amortiguación de la flexión | 1 giro - φ 32 mm para 1550 nm es: ≤ 0,05 dB 100 vueltas - φ 50 mm para 1310 nm y 1550 nm es: ≤ 0,05 dB 100 vueltas - φ 60 mm para 1625 nm es: ≤ 0,05 dB |
| Nivel de estrés de la prueba | 1,0% (100 kpsi) |
| Geométrico | |
| Diámetro del campo del módulo | Para 1310 nm es: 9,2 ± 0,4 µm Para 1550 nm es así: 10,4 ± 0,5 µm |
| Error de concentricidad del campo del módulo | ≤ 0,5 µm |
| Diámetro de la capa | 125 ± 0,7 µm |
| La elipticidad del abrigo | ≤ 0.7% |
| Error de concentricidad del casco | ≤ 12 µm |
| Diámetro de la cubierta principal | 245 ± 10 µm |
| Material principal de la concha (sin colorear) | Curado por UV Acrilato |
| Radio de rizo de fibra | ≥ 4 m |
