Extralink AI-9 | Soldador | 7800mAh bateria, lampara LED, LCD 5,1"















El Extralink AI-9 es una solución innovadora en el mercado de los soldadores de fibra óptica. Combina la simplicidad de uso, que será apreciada por los usuarios principiantes, y las técnicas avanzadas de posicionamiento y soldadura, que serán apreciadas por los soldadores experimentados. El soldador opera con diferentes tipos de fibras, tanto monomodales como multimodales. Los soldadores de la serie AI se destacan en el mercado con una forma innovadora de configuración de dispositivos - todos los ajustes se realizan a través de una aplicación instalada en el teléfono inteligente.
El Extralink AI-9 utiliza una técnica de posicionamiento del núcleo (capacidad de posicionamiento de la camisa) para proporcionar los mejores parámetros de atenuación para las soldaduras. Las fibras son posicionadas por 6 motores de alta gama (Siemens), lo que es absolutamente inigualable en equipos de este rango de precio. El soldador puede ser usado tanto para 100 km de autobuses de fibra óptica, instalaciones de FTTH, como para conexiones cortas punto a punto, o instalaciones de LAN o vigilancia por vídeo basadas en cableado de fibra óptica. El modelo AI-9 se basa en un procesador de 4 núcleos que asegura un rápido tiempo de respuesta (el soldador está listo para trabajar después de 3 segundos) y cortos tiempos de soldadura y blindaje. Esta máquina de soldar es uno de los aparatos de este tipo más rápidos que existen actualmente en el mercado y el más rápido en esta clase de precio.
La pantalla de 5,1 pulgadas con una resolución de 800x480 px y un brillo ajustable garantiza un funcionamiento cómodo incluso en condiciones de iluminación difíciles. El sistema óptico ofrece una ampliación de la imagen de 300 veces, lo que afecta directamente a la calidad del proceso de soldadura y al análisis visual de las soldaduras realizadas (visualización en dos planos). El tiempo mínimo de soldadura es de 6 segundos y el tiempo de soldadura para cubiertas de 40 mm es sólo de 15 segundos. La lámpara LED incorporada permite soldar (y trabajar con la fibra) incluso en la oscuridad total.
Los soportes universales de fibra proporcionan comodidad y rapidez de trabajo - 250 μm, 900 μm las fibras pueden ser colocadas en un tubo apretado y suelto y cables de tipo patchcord y/o DROP. El soldador ofrece varios programas de soldadura y un modo automático que funciona en la mayoría de las situaciones.

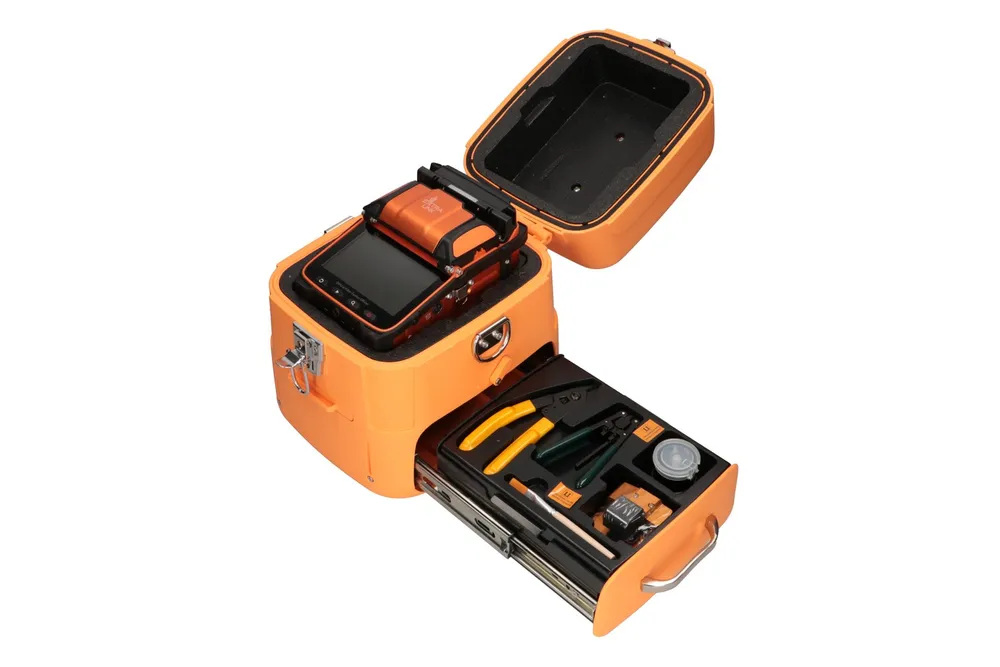

La carcasa del soldador es de metal, cubierta con goma protectora en el fondo, la cubierta de la cámara de soldadura y el horno son de plástico de alta calidad. El juego ofrecido incluye una práctica caja que contiene, además del soldador, todas las herramientas necesarias, la fuente de alimentación y los accesorios (retráctiles en un cajón de dos niveles montado sobre guías metálicas duraderas). Lo importante es que no es necesario sacar el soldador de la caja para soldar, así obtenemos un soporte sólido y estable. La caja en sí está hecha de plástico resistente y tiene un elemento desmontable que puede utilizarse como taburete o mesa pequeña.
Características / filtros | |
Altura | 293 |
Ancho | 270 |
Color del producto | Naranja |
Diagonal de la pantalla | 12,9 |
Diámetro de revestimiento (máx) | 900 |
Diámetro de revestimiento (mín) | 250 |
Fibra aplicable | Multimode Fiber (MMF), Fibra óptica monomodo (SMF, Single Mode Fiber) |
Peso | 7,1 |
Profundidad | 237 |
Tiempo de empalmación | 6 |
Tipo de visualizador | LCD |
Parámetros técnicos básicos | |
Método de posicionamiento | Posicionamiento para el núcleo de fibra o la chaqueta |
Tiempo medio de soldadura | 6s |
Tiempo medio de soldadura (40mm) | 15s |
Número de motores | 6 |
Compatibilidad con las fibras | SM (G.652, G.657), MM (G.651 - OM1, OM2, OM3, OM4), DS, NZDS (G.655) |
Pérdidas medias de inserción | 0,025 dB (SM), 0,01 dB (MM), 0,04 dB (DS/NZDS) |
Pérdidas por reflexión | min 60 dB |
La vida de los electrodos | 3000 ciclos |
Prueba de tracción | 2N |
Pantalla | 5,1 pulgadas Resolución 800x480 px Brillo ajustable |
Ampliado | x300 (en el eje X o Y; x150 en ambos ejes simultáneamente) |
Batería | 7800 mAh Tiempo de carga 3.5h |
Caso | El metal, recubierto de goma por debajo |
Dimensiones | soldador: 130 x 122 x 148 mm caja de herramientas: 270 x 237 x 293 mm |
Peso | 2,08 kg (soldador con batería) 7,1 kg (conjunto completo) |
Temperatura de trabajo | -15°C~+50°C |
La humedad de trabajo | < 95% (sin condensación) |
El método de funcionamiento de la máquina de soldar AI-8C consiste en conectar dos fibras ópticas bajo la influencia de la alta temperatura de fusión. El dispositivo centra los extremos de la fibra óptica y el arco eléctrico los funde. Luego se presionan para formar una soldadura. Finalmente, la soldadura se somete a una prueba de resistencia con una fuerza de 2N.
El AI-8C es una opción económica, que ofrece centrar al núcleo o a la cáscara. Comparada con otras máquinas de soldar, proporciona una soldadura muy rápida y de fibra óptica. Tiene una serie de instalaciones que hacen que sea cómodo trabajar con el soldador y puede llevarse a cabo en diferentes condiciones.
