Cable de red FTP Cat. El 5e es el más utilizado para construir redes locales, incluye aplicaciones de Fast Ethernet (100 Mbps) y Gigabit Ethernet (1000 MB/s). Está construido con 4 pares de cables de par trenzado, lo que elimina las interferencias mutuas y electromagnéticas. Hechos de cobre puro de 24 AWG, los cables están rodeados por una cubierta de PE, y el diámetro de cada uno de ellos junto con el aislamiento es de 0,97 mm. El cable blindado con papel de aluminio tiene también un conductor de tierra adicional. El UTP se utiliza a menudo en instalaciones de CCTV, donde un solo cable puede transmitir tanto la señal de vídeo de varias cámaras como la energía. El paquete contiene 305 metros de producto.
La cubierta exterior de PE permite que el cable se use en el exterior. El embalaje contiene un rollo autoexpandible, que garantiza un desenrollado cómodo del cable sin riesgo de que se enrede.
El cable está diseñado para su uso en exteriores, ya que se caracteriza por su alta resistencia a las duras condiciones climáticas y a los daños mecánicos.
| Características / filtros | |
| Cable de montaje | Exterior de edificio |
| Categoría de cable | Cat.5e |
| Longitud | 305m |
| Tipo de blindaje de cable | F/UTP |
| Blindaje de cable | F/UTP (FTP) |
| Cable estándar | Cat5e |
| Color del producto | Negro |
| Conector 1 | No |
| Conector 2 | No |
| Contactos del conector chapado | Cobre |
| Cubierta exterior del cable | PE |
| Forma del cable | Alrededor |
| Género del conector 1 | No |
| Género del conector 2 | No |
| Longitud de cable | 305 |
| Material de chaqueta | Polietileno de Alta Densidad (HDPE) |
| Tecnología de cableado | 10/100/1000Base-T(X) |
| Tipo de cable | Cable de instalación |
| Diseño | |
| Cables | Cobre |
| El diámetro del cable | 0,48 mm (± 0,005 mm) |
| Revestimiento del cable | PE |
| Diámetro del cable con revestimiento | 0,97 mm |
| Cable de tierra | Diámetro de 0,4 mm, colocado entre la pantalla y la cubierta exterior |
| Blindaje | Película de polímero de aluminio |
| Revestimiento externo | PE, diámetro exterior del cable 5,7 mm |
| Propiedades mecánicas | |
| La temperatura de funcionamiento | Durante la instalación: de -10°C a 60°C Después de la instalación: de -50°C a 60°C |
| Radio de curvatura | Durante la instalación ≥ 8 diámetros de cable Después de la instalación ≥ 4 diámetros de cable |
| Fuerza de tensión | ≤ 85 N |
| Características eléctricas a 20°C | |
| Capacidad | ≤ 56 pF/m |
| Resistencia DC | ≤ 108 Ω/km |
| Resistencia del aislamiento | ≥ 5 GΩ/km |
| Desequilibrio de la resistencia | 2% |
| Velocidad de propagación de la señal | 0,68c m/s |
| Impedancia característica en la gama de frecuencias | 100 ± 15 Ω |
| El cumplimiento de las normas | ISO/IEC 11801:2002 EN 50173-1:2002 ANSI/TIA/EIA-568-B.2-1-2002 IEC 61156-5:2002 |

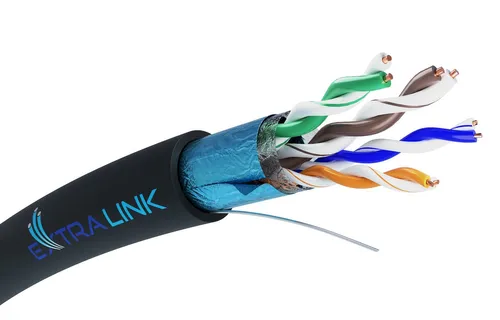

El cable de par trenzado Extralink CAT5E FTP (F/UTP) V2 se utiliza principalmente en instalaciones en las que la señal que pasa por este cable puede estar expuesta a diversos tipos de interferencias procedentes, por ejemplo, de cables eléctricos o de otros cables de señal, es decir, cuando hay elementos que afectan directa o indirectamente a la señal que pasa por este cable y el caudal previsto no supera los 1Gb/s.
F/UTP (anteriormente FTP) es la abreviatura de una de las construcciones de cable utilizadas para indicar el par trenzado de aluminio.
