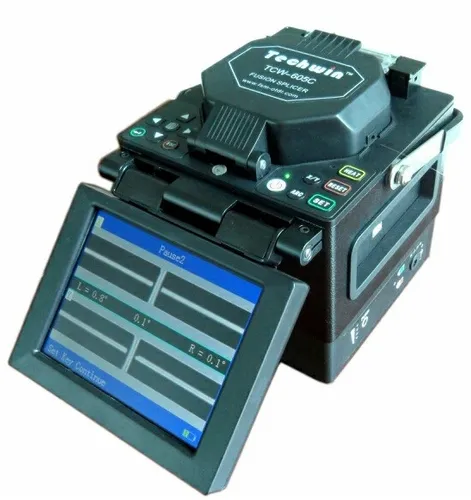

La FUSION SPLICER TCV-605C es una soldadora de fibra óptica adaptada para trabajar con cualquier tipo de iluminación. El dispositivo tiene una gran y clara pantalla LCD de 5,6 pulgadas con una resolución de 640*480 px, gracias a la cual el núcleo del cable de fibra óptica es claramente visible y permite una ampliación de la imagen de 300 veces. El soldador está equipado con un LED muy brillante, que asegura un trabajo cómodo en condiciones de iluminación difíciles, incluso de noche. El tiempo de carga de la batería es sólo de 3,5 horas. Se pueden realizar aproximadamente 220 soldaduras en un ciclo de carga. La serie TCW-605C utiliza tecnología de procesamiento de imágenes de alta velocidad así como tecnología especial de posicionamiento de precisión. En 8 segundos, completa automáticamente todo el proceso de fusión de la fibra. El monitor TFT LCD muestra todas las etapas de la fusión de la fibra de una manera clara y comprensible. El dispositivo se utiliza comúnmente para fibras de cuarzo monomodo SM y multimodo MM con un diámetro de 80-150 µm, una capa de cobertura de 0,1-1,0 mm de diámetro y una longitud de fibra desnuda de aproximadamente 16 mm. El tiempo de soldadura es de 30 segundos y la duración es de sólo 8 segundos.
| Parámetros técnicos básicos | |
| Tipos de fibra | SM (UIT-T G.652), MM (UIT-TG.651), DS (UIT-TG.653), NZDS (UIT-TG.655) y otros SMF, incluida la fibra óptica UIT-TG657 |
| Tipos de cable | Fibra desnuda 0,25 mm, fibra tamponada 0,9 mm, empalme en el conector, FTTH (cable de caída), sin cambio de pinzas |
| Tiempo típico de soldadura | 8 s |
| Pérdidas medias de inserción | 0,02 dB (G.652 y G.657), 0,01 dB (G.651) y 0,04 dB (G.653 y G.655) |
| Tiempo típico de soldadura | 30 s |
| Pérdidas por reflexión | 60 dB o más |
| Recubrimiento de fibra | 100 µm a 1000 µm |
| Revestimiento de fibra | 80 µm a 150 µm |
| Longitud de la hendidura de la fibra | 8~16 mm (diámetro de la capa < 250 µm), 16 mm (diámetro de la capa 250~1000 µm) |
| Programa | 10 unidades de ajuste de fábrica Programa SM, 10 unidades de ajuste de fábrica Programa MM, 30 unidades de ajuste de usuario Programa SM, 30 unidades de ajuste de usuario Programa MM |
| Modo de ecualización | Sistema Avanzado de Alineación de Perfiles (PAS) |
| Memoria | 4000 resultados |
| Transmisión de datos | Puerto USB |
| Calentador | Calentador de tubo incorporado, modo de calor AUTO |
| Tubo termorretráctil | 40 mm, 60 mm y una serie de microtubos termocontraíbles |
| Pantalla | Dos cámaras CMOS, 5.6 pulgadas 640*480 TFT LCD, el núcleo de fibra es claramente visible |
| Iluminación | Incorporado, un LED muy brillante para la operación nocturna |
| Ampliado | 300 x para una sola vista X o Y, 300 x para la vista X e Y (izquierda/derecha), 150 x para la vista X e Y (arriba/abajo) |
| Modo de operación | Automático, manual |
| Fuente de alimentación | Corriente alterna: 100-240 50 Hz/60 Hz 30 W, corriente continua: 13,5 V/4,5 A Cargador de iones de litio de 11,1V incorporado y adaptador de red. |
| Batería - número de ciclos de soldadura. | 220 ciclos (soldadura y sellado) apoyados en al menos un ciclo de carga (3,5 horas) |
| La vida de la batería | Hasta 300~500 ciclos, intercambiables |
| Prueba de tracción | 2 N |
| La vida de los electrodos | > 4000 veces, reemplazable |
| La temperatura de funcionamiento | -25°C~50°C |
| Temperatura de almacenamiento | -40°C~80°C |
| La humedad relativa | 0% a 95%, sin condensación |
| Altura de trabajo | 0~5000 metros sobre el nivel del mar |
| Peso | 2,3 kg (sin batería) con el adaptador de CA/CC, 2,8 kg (incluyendo la batería) |
| Dimensiones (L x W x H) | 160 mm × 150 mm × 145 mm |
| Paquete G.W/N.W. | 10,0/9,0 kg |
| Paquete (L x W x H) | 620 mm × 420 mm × 360 mm |
El TCV-605C posiciona con precisión las fibras y luego utiliza un arco eléctrico para fundir las puntas. También proporciona una prueba de tensión de 2 N.
