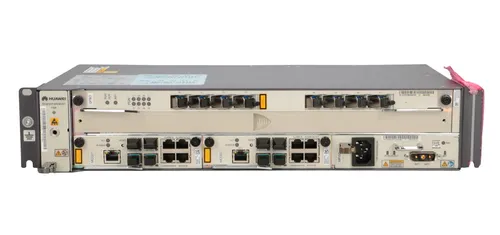

Huawei MA5608T | OLT | PSU AC+DC, 2x H80MCUD-1.25G, 1x H807GPBD-8 puerto SFP C+






El MA5608T de Huawei es un dispositivo de acceso óptico integrado de red óptica pasiva Gigabit (GPON). Está diseñado para construir varios tipos de redes: FTTC (fibra hasta el barrio), FTTB (fibra hasta el edificio), FTTO (fibra hasta la oficina) y FTTH (fibra hasta el hogar). El terminal de línea óptica (OLT) combina las capacidades de agregación, conmutación y enrutamiento de tráfico ultrarrápido con la velocidad de la interfaz, soportando anchos de banda de decenas de gigabits por segundo.
Esta plataforma modular está diseñada para ser montada en un rack de 19" de 2U de altura y con 2 ranuras para tarjetas de servicio, combinadas con la capacidad de servicio frontal completa, la hacen ideal para implementaciones en áreas con limitaciones de espacio, gabinetes externos o sótanos de edificios. El MA5608T dispone de opciones de alimentación AC DC y un rango de temperatura ampliado, lo que garantiza una fácil instalación y mantenimiento del terminal de línea.
El dispositivo combina la funcionalidad de un switch de agregación y un router de borde. Está equipado con un backplane GPON con 8 inserciones C , módulo de alimentación MPWD y placas MCUD. La velocidad de conmutación de la placa base es de 720 Gbps y la de la placa de control es de 512 Gbps. El dispositivo tiene un total de 8 puertos gigabit Ethernet responsables del enlace ascendente.
Datos generales MA5608T | |
Capacidad de conmutación | 720 Gbps |
Velocidad de transmisión de paquetes L2 | 190 Mp/s en modo activo/espera 380 Mp/s en modo de carga compartida |
Capacidad de conmutación del tablero de control | 256 Gbps en modo activo/espera 512 Gbps en modo de carga compartida |
BER a plena carga | < 10 e-7 |
Disponibilidad (en configuración estándar) | > 99,999% |
MTBF | ~ 45 años |
Puertos de gestión | Fuera de banda RJ45 Consola |
Puertos de subida / enlace ascendente | 4x SFP |
Método de alimentación | AC DC |
Tensión | 48 V DC |
Temperatura de funcionamiento admisible | De -40 a 65°C |
Humedad del aire admisible | 5% - 95% HR |
Dimensiones | 442 x 244,5 x 88,1 mm |
MCUD | |
Capacidad de conmutación | 128 Gbps en modo activo/espera 256 Gbps en modo de carga compartida |
Rendimiento por ranura | 10 Gbps en modo activo/espera 20 Gbps en modo de carga compartida |
Tabla de direcciones MAC | 32768 |
Número máximo de usuarios | 2048 |
Número máximo de usuarios de multidifusión | 2048 |
Número de canales de multidifusión (configurable) | 4096 |
Número de canales mutlicast (simultáneamente) | 2000 |
Tabla de enrutamiento IPv4 | 5120 |
Tabla de enrutamiento IPv6 | 5120 |
Tablero ARP | 8192 |
Número de reglas ACL | 896 |
Tamaño máximo del marco | 2052 bytes Uso de la función de trama jumbo: 9216 |
VRF (L3 VPN) | Sí |
Temperatura de funcionamiento admisible | De -25 a 65°C |
Consumo de energía | Estática: 24 W Máximo: 26 W |
Dimensiones | 233 x 134 x 34 mm |
Peso | 1 kg |
MPWC | |
Conector | 3V3 |
Tensión de entrada | 28,4 - 72 V DC |
Consumo de energía estática | 2,5 W |
H807GPBD | |
Puerto GPON | Puerto 8-GPON |
Dimensiones | 22,86 x 237 x 395,4 mm |
Consumo de energía | Estática: 43 W Máximo: 49 W |
Velocidad del puerto | Tx: 2,49 Gbit/s Rx: 1,24 Gbit/s |
Rango de temperatura de funcionamiento | De -25°C a 65°C |
