Huawei MA5680T | OLT | GPON, 2x X2CS, 2x SCUN 2x PRTE

ES

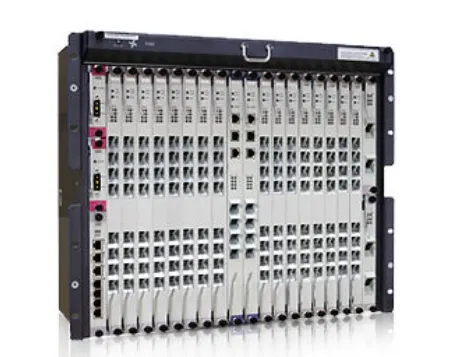

El MA5680T de Huawei es un terminal OLT de alto rendimiento diseñado para redes GPON. El chasis de 10U de altura permite montar hasta 14 tarjetas de servicio GPON, lo que permite un máximo de 28672 abonados con tarjetas de 16 puertos o 14336 abonados con tarjetas de 8 puertos (tarjetas GPON no incluidas) . La OLT MA5680T incluye: Dos tarjetas de alimentación de CC (modelo PRTE), que funcionan de forma redundante (48 V) para garantizar la continuidad del funcionamiento. Dos tarjetas de enlace ascendente X2CS, cada una con dos ranuras SFP (10 Gbps), que garantizan un alto rendimiento. Dos tarjetas de control SCUN, responsables de la gestión y el funcionamiento estable.
El MA5680T de Huawei también puede ofrecer backhaul móvil de alta fiabilidad y alta precisión de reloj e interfaces GE/10GE de alta densidad para dispositivos de acceso remoto en cascada. El MA5680T de Huawei ayuda a simplificar la arquitectura de red para permitir la migración FTTx sin problemas y esencialmente reducir el coste total de propiedad.
Soporte para múltiples métodos de acceso, VDSL2/ADSL2 /G.SHDSL/POTS/ISDN/ PON/Ethernet P2P; Soporte para múltiples escenarios: FTTC / FTTB / FTTH / FTTO / FTTM. Prestación de servicios IPTV de alta capacidad, usuarios multicast 8K y canales multicast 4K; H-QoS soporta 3 niveles de QoS (diferentes proveedores/servidores/usuarios) garantizando la transmisión OLT al por mayor; Gran ancho de banda de agregación, ancho de banda de backplane de 3,2T bit/s, ancho de banda de conmutación de 960G bit/s, 512K direcciones MAC; Interfaces GE/10GE de alta densidad para conexión en cascada, hasta 36*10GE o 140*GE interfaces, sin necesidad de inversión adicional en conmutadores de agregación; Alta fiabilidad de red compatible con conexión directa a BRAS y función de actualización de software impecable. Sistema único de conexión en cascada ATM DSLAM
carcasa MA5680T Placa de alimentación PRTE, 48 V CC 2x tarjeta de control SCUN conjunto de ventilador 2x X2CS (tarjeta de enlace ascendente 2x 10G SFP )
Características / filtros | |
PON estándar | GPON |
Datos técnicos | |
Capacidad de conmutación | 480 Gbit/s (modo activo/en espera) |
Alimentación | -48V CC |
Dimensiones | 490 mm x 275 mm x 447 mm |
Peso | 33 KG |
Temperatura ambiente | De -25°C a 65°C |
Humedad del entorno de trabajo | 5% a 95% de humedad relativa |
Presión atmosférica | 61 kPa a 106 kPa |
Altura | < 4000 m |
MTBF | ~ 45 años |
Puertos de gestión | Fuera de banda Rj45 Consola |
Puertos de subida / enlace ascendente | 2x SFP en placa X2CS |
SCUN | |
Capacidad de conmutación | 480 Gb/s en modo activo/espera 960 Gbps en modo de carga compartida |
Capacidad total | 10 Gbps en modo activo/en espera 20 Gbps en modo de carga compartida |
Tabla de direcciones MAC | 32768 |
Número máximo de usuarios | 8192 |
Número máximo de usuarios multicast | 8192 |
Número máximo de canales de multidifusión | 4096 |
Número máximo de canales de multidifusión simultáneos | 2000 |
Tabla de enrutamiento IPv4 | 5120 |
Tabla de enrutamiento IPv6 | 5120 |
Tabla ARP | 8192 |
Número de reglas ACL | 1024 |
Tamaño máximo del marco | 2052 bytes Uso de la función de trama jumbo: 9216 |
X2CS | |
Puertos | 2 ranuras SFP+ |
Placas base compatibles | SCUF / SCUN / SCUL / SCUH |
Consumo de energía | Estática: 17,6 W Máximo: 18 W |
Tamaño máximo del marco | 2052 bytes Uso de la función de trama jumbo: 9216 |
PRTE | |
Conector | 3V3 |
Tensión | 48 V DC |
Consumo de energía estática | 1,5 W |
La única diferencia es la capacidad: el MA5683T admite un máximo de 6 ranuras de servicio, mientras que el MA5680T admite un máximo de 16 ranuras de servicio.
No, pero puedes comprar un convertidor de CC si sólo tienes una fuente de alimentación de CA.
Sí, en lugar de una placa de enlace ascendente GICF puedes comprar una placa de enlace ascendente GICG, si utilizas una GICF puedes comprar un módulo SFP eléctrico y entonces puedes tener 1000 Base-T como enlace ascendente.
20 CV como máximo.
