Huawei MA5800-X17 | OLT | 2x MPLA, 2x PILA, 2x H901NXED con 2x módulos SFP 10G 10km


La MA5800 es la primera OLT de agregación inteligente del sector con una arquitectura distribuida que se posiciona como la OLT de próxima generación para NG-PON. El producto está diseñado para ayudar a los operadores a crear redes con más ancho de banda, mayores velocidades y una conectividad más inteligente con un mejor servicio. El terminal OLT proporciona acceso a GPON, 10G PON, incluyendo XG-PON y XGS-PON, así como P2P 10GE/GE. Admite el despliegue en redes FTTH, FTTD, FTTB y FTTC, y es aplicable en escenarios como el acceso doméstico, el acceso empresarial y el acceso inalámbrico a Internet para combinar todos los servicios en una única red de fibra. El MA5800 funciona como un dispositivo de agregación de alta capacidad en la red. Al agregar el tráfico de las ONT, las MDU y los conmutadores del campus, simplifica la arquitectura de la red.
El MA5800 utiliza una arquitectura distribuida, igual que la de un router, en la que el procesamiento de servicios en la placa de control se distribuye a cada placa de servicio, mejorando la capacidad de conmutación del sistema, el rendimiento y la fiabilidad.
El MA5800 admite la caché distribuida para un rápido inicio de vídeo 4K/8K o la conmutación de canales.
El dispositivo también admite la supervisión de la calidad de vídeo VMOS. Las sondas integradas en las placas se utilizan para recoger los indicadores de vídeo, y el NMS se utiliza para la supervisión remota y el control de las consultas de rendimiento, lo que mejora la operación y mantenimiento del vídeo.
Durante las actualizaciones de la OLT, el servicio de vídeo no se interrumpe, lo que mejora la experiencia del usuario.
Gracias a la compatibilidad con la tecnología PON combinada, el terminal MA5800 puede trabajar con un módulo óptico WDM1r integrado para proporcionar una evolución perfecta de GPON a XG(S)-PON.

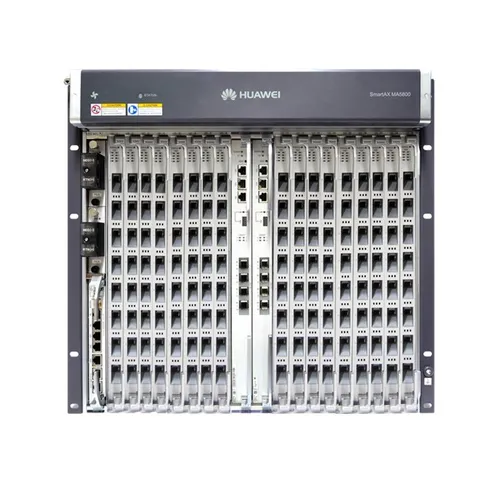

El chasis del MA5800-X17 de Huawei se puede montar en un rack de 19" de ancho. La plataforma modular está equipada con ranuras para la instalación de tarjetas de servicio, lo que permite instalar hasta 17 tarjetas GPON modulares de 16 puertos cada una. El hardware y el software ma5800-X2, MA5800-X7, MA5800-X15 y MA5800-X17 son compatibles.Huawei OLT GPON MA5800-X17 chasis 6RU incluido:Dos módulos de control MPLA (4 puertos SFP/SFP 1/10g cada uno)Dos fuentes de alimentación PILA a 48V.Conjunto de ventilador
Número de ranuras | |
Tarjetas de servicio | 17 |
Módulos de control | 2 |
Alimentación | 2 |
Puertos | |
GPON | 240 |
Ethernet | 4x1G |
Tarjetas de servicio | |
GPON | 16 puertos |
XPON | 8 puertos |
Capacidad | 7Tb/с |
Funciones de 2 niveles | |
VLAN | IEEE 802.1Q: 4094; QinQ; Traducción VLAN |
Tabla de direcciones Mac | Tamaño de la tabla: 262143 |
Protocolos de conmutación | STP/RSTP/MSTP; ERPS (G.8032) |
Motor de búsqueda múltiple | |
IGMP snooping | v2/v3 |
Grupos IGMP | 8192 |
VLAN de multidifusión (MVR) | Soporte |
Enrutamiento de multidifusión | PIM-SSM |
Funciones de 3 niveles | |
Tabla ARP | 65536 entradas |
Tabla de rutas | IPv4 - 65536 rutas IPv6 - 16384 rutas |
Protocolos de enrutamiento | Enrutamiento estático; RIPv1/2; OSPFv2; IS-IS; BGP |
MPLS / VPN | Apoyo. MPLS LDP, VPLS, PWE3 |
Seguridad | |
Escritura IPv4 | 65535 Entrada + Salida |
Escritura IPv6 | 65535 Entrada + Salida |
AAA local | Soporte |
RADIO, TACACS+ | Soporte |
Servidor DHCP | No se admite |
Opción de retransmisión DHCP82 | Soporte |
Snooping DHCP | |
Detección de bucle | Soporte |
Protección de la fuente IP | Soporte |
Supresión de difusión, multidifusión y unidifusión desconocida | Soporte |
Calidad de servicio QoS | |
Colas QoS por puerto | 8 |
Restricción del tráfico | Soporte |
Señales de tráfico | 802.1 p, DSCP |
IPv6 | Enrutamiento estático; ICMPv6; descubrimiento de vecinos IPv6; RIPng; OSPFv3; IS-IS IPv6 |
Gestión | Telnet; SSH; LLDP; SNMP v1/v2/v3; Syslog; NTP |
OAM | 802.3ah (EFM); 802.1ag (CFM); Y.1731 |
Condiciones de trabajo | |
Humedad | 5 a 85% (sin condensación) |
Temperatura de funcionamiento | de -40 a +65°C |
Consumo máximo de energía | hasta 662 en |
Dimensiones (HxAxP) | 442 mm (11U) x 287 mm x 486 mm |
Peso | 35kg |
Posibles causas:
- El comando de conmutación de espera activa / se ejecuta manualmente.
- La placa de control activa original está defectuosa.
- Un puerto físico o una línea de la placa de control activa original está defectuosa.
- La placa de control activo está defectuosa, lo que hace que el sistema conmute de forma segura.
- La tarjeta de sincronización hija de la tarjeta de control original está defectuosa.
- El sistema realiza una conmutación intermitente.
