Huawei MA5800-X7 | OLT | 2x MPLA, 2x PILA 10G Uplink módulos

ES
La MA5800 de Huawei es la primera OLT de agregación inteligente de la industria con arquitectura distribuida, que se posiciona como la OLT de próxima generación para NG-PON. La serie MA5800 OLT se presenta en cuatro modelos MA5800-X17, MA5800-X15, MA5800-X7 y MA5800-X2. El chasis es apto para el estándar de rack de 19", la OLT 5800x7 tiene 6U de altura y ranuras para siete tarjetas de servicio. El producto está diseñado para ayudar a los operadores a crear redes con mayor capacidad, mayores velocidades y una conectividad más inteligente con un mejor servicio. El terminal OLT proporciona acceso a GPON, 10G PON, incluidos XG-PON y XGS-PON, así como P2P 10GE/GE. El dispositivo admite el despliegue en redes FTTH, FTTD, FTTB y FTTC y es aplicable a escenarios como el acceso doméstico, el acceso empresarial, así como el acceso inalámbrico a Internet para combinar todos los servicios en una única red de fibra. El terminal de línea óptica HUAWEI MA5800 funciona como un dispositivo de alta capacidad en la red, agregando tráfico desde ONTs, MDUs y conmutadores de campus, simplificando la arquitectura de red.
El smartax MA5800 de Huawei utiliza una arquitectura distribuida, igual a la de un router, en la que el procesamiento de servicios en la placa de control se distribuye a cada placa de servicio, lo que mejora la capacidad de conmutación, el rendimiento y la fiabilidad del sistema.
La GPON OLT MA5800 admite una caché distribuida para el inicio rápido de vídeo 4K/8K o la conmutación de canales.
El dispositivo también admite la supervisión de la calidad de vídeo VMOS. Las sondas integradas en las placas se utilizan para recoger los indicadores de vídeo, y el NMS se utiliza para la supervisión remota y el control de las consultas de rendimiento, lo que mejora la operación y mantenimiento del vídeo.
Durante las actualizaciones de la OLT, el servicio de vídeo no se interrumpe, lo que mejora la experiencia del usuario.
Al ser compatible con la tecnología PON combinada, el terminal OLT MA5800 puede funcionar con un módulo óptico WDM1r integrado para garantizar una evolución sin problemas de GPON a XG(S)-PON.

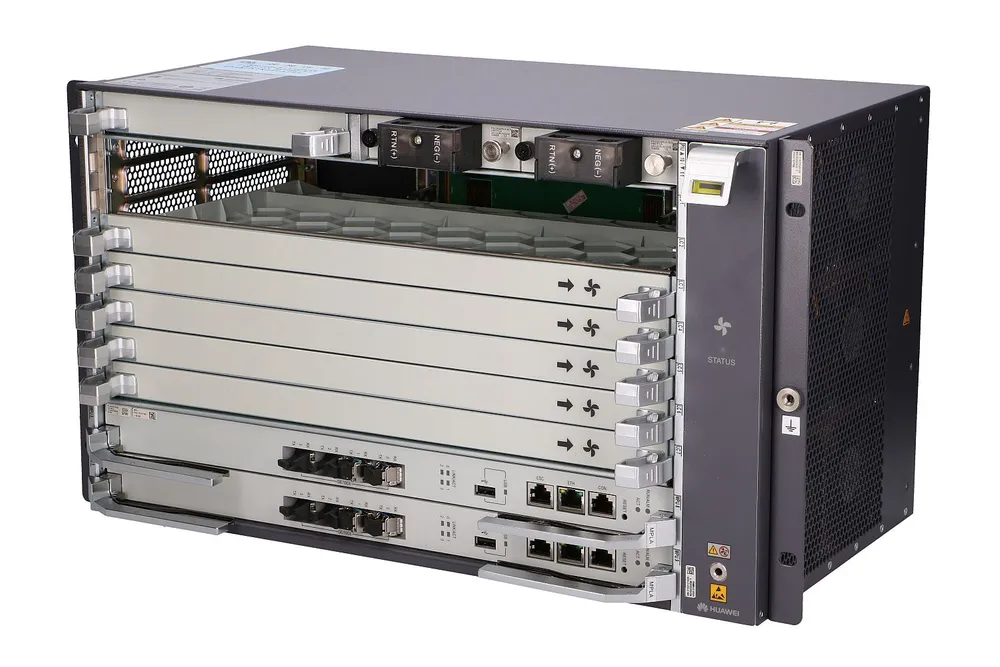

El MA5800-X7 de Huawei puede montarse en un armario de 19" de ancho. La plataforma modular está equipada con ranuras para la instalación de tarjetas de servicio, lo que permite instalar hasta 7 tarjetas GPON modulares (16 puertos cada una con módulos SFP C o C gpon ). Contenido del kit chasis 6U OLT GPON MA5800-X7 de Huawei (chasis MA5800-X7-CH de Huawei) dos módulos de control de tarjeta MPLA 10G (número de puertos: 4 puertos SFP/SFP 1/10G cada uno) dos tarjetas de alimentación DC PILA a 48 V conjunto de ventilador H901FMLA / H901FMMA
Tarjetas de servicio | 7 |
Módulos de control | 2 |
Alimentación | 2 |
Número de ranuras | |
Puertos | |
GPON | 112 |
Ethernet | 4 × 1G |
Tarjetas de servicio | |
GPON | 16 puertos |
XPON | 8 puertos |
Capacidad | 7Tb/с |
Funciones de 2 niveles | |
VLAN | IEEE 802.1Q: 4094 QinQ Traducción VLAN |
Tabla de direcciones Mac | Tamaño de la tabla: 262143 |
Protocolos de conmutación | STP/RSTP/MSTP, ERPS (G.8032) |
Motor de búsqueda múltiple | |
IGMP snooping | v2/v3 |
Grupos IGMP | 8192 |
VLAN multidifusión (MVR) | Admite |
Enrutamiento de multidifusión | PIM-SSM |
Funciones de 3 niveles | |
Tabla ARP | 65536 entradas |
Tabla de rutas | IPv4 - 65536 rutas IPv6 - 16384 rutas |
Protocolos de enrutamiento | Enrutamiento estático, RIPv1/2, OSPFv2, IS-IS, BGP |
MPLS/VPN | Compatible con MPLS LDP, VPLS, PWE3 |
Seguridad | |
Escritura IPv4 | 65535 Entrada + Salida |
Escritura IPv6 | 65535 Entrada + Salida |
AAA local | Admite |
RADIUS, TACACS | Admite |
Servidor DHCP | No se admite |
Opción82 de retransmisión DHCP | Admite |
Snooping DHCP | Admite |
Detección de bucle | Admite |
Protección de la fuente IP | Admite |
Difusión, multidifusión, supresión de unidifusión desconocida | Admite |
Calidad de servicio QoS | |
Colas QoS por puerto | 8 |
Restricción del tráfico | Admite |
Señalización del tráfico | 802.1p, DSCP |
IPv6 | Enrutamiento estático, ICMPv6, detección de vecinos IPv6, RIPng, OSPFv3, IS-IS IPv6 |
Gestión | Telnet, SSH, LLDP, SNMP v1/v2/v3, Syslog, NTP |
OAM | 802.3ah (EFM), 802.1ag (CFM), Y.1731 |
Condiciones de trabajo | |
Humedad | 5% a 85%, sin condensación |
Rango de temperatura de funcionamiento | De -40°C a 65°C |
Consumo máximo | Hasta 662 W |
Dimensiones (An × Pr × Gr) | 263,9 mm (6U) × 482,6 mm × 268,7 mm |
Peso | 26 kg |
Posibles causas:
- se ejecuta manualmente el comando de conmutación activa
- la placa de control activa original está defectuosa
- un puerto físico o una línea de la placa de control activa original está defectuosa
- la tarjeta de control activa está defectuosa, lo que provoca que el sistema conmute de forma segura
- la tarjeta de sincronización "hija" de la tarjeta de control original está defectuosa
- el sistema realiza conmutaciones intermitentes
El rendimiento de un único zócalo del MA5800-X7 de Huawei es de 200 GB/s.
