Huawei SCUN | Control board | dedicated for 5680/5683 OLT

ES

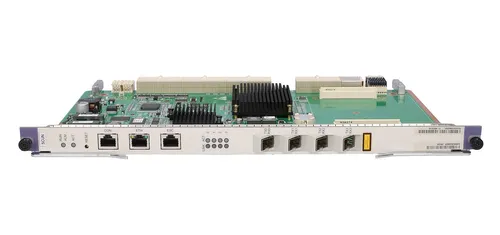

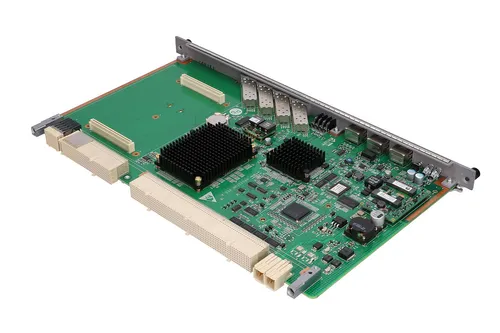

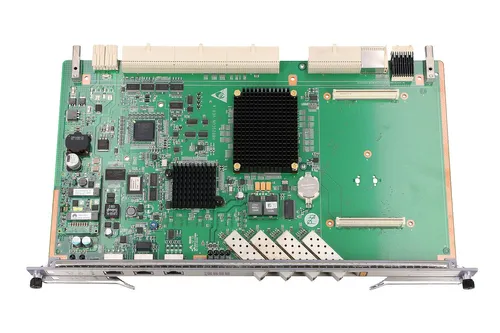

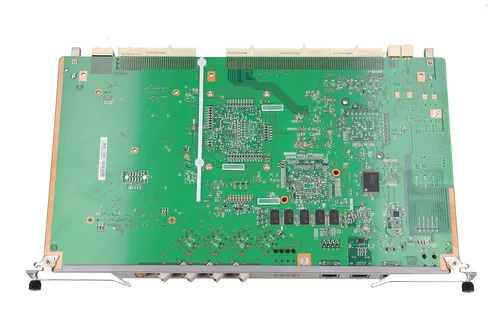

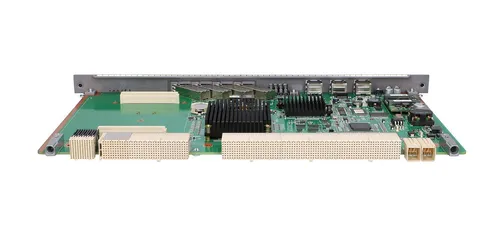

Huawei SCUN es una Super Unidad de Control. Es el núcleo del control del sistema y la conmutación y agregación de servicios. La junta del SCUN también puede funcionar como el núcleo de gestión y control de un sistema integrado de gestión de redes (NMS). Se comunica con los tableros de servicio para la gestión de claves y la información de control a través del puerto serie maestro/esclavo y el canal de banda interior GE/10GE. De esta manera, la tarjeta SCUN configura, gestiona y controla el dispositivo e implementa funciones simples de protocolo de ruta.
- El módulo de control gestiona todo el tablero y los paneles de servicio y se comunica con la bandeja de ventiladores a través de un puerto serie ampliado. - El módulo de alimentación suministra energía a los otros módulos funcionales de la tarjeta. - El módulo de reloj proporciona señales de reloj a otros módulos funcionales de la tarjeta. - El módulo de conmutación proporciona un puerto GE y 10GE para conmutar y agregar servicios en la capa 2 o 3. - Proporciona cuatro puertos GE para la transmisión de datos usando los puertos del panel frontal. - Dos puertos GE/10GE están disponibles para cada tablero de transmisión en transmisión - Provisión de 16 puertos GE/10GE para implementar la conmutación GE/10GE en cada tablero de servicio - Dos puertos 10GE están disponibles para compartir cargas con la tarjeta de control en modo de espera (soportado en V800R011C00 y versiones posteriores)
Datos técnicos | |
Modelo | Huawei SCUN |
LAN | 24 x 10GE + 4 x GE |
Eficiencia de conmutación | 480 Gbit/s (modo activo/espera) 960 Gbit/s (modo de reparto de carga) |
Ancho de banda por ranura | 10 Gbit/s (modo activo/espera) 20 Gbit/s (modo de reparto de carga) |
Tamaño máximo del cuadro | 2052 Bytes (Cuando la función de jumbo frame está activada, se pueden manejar hasta 9216 bytes) |
La temperatura de funcionamiento | -25°C a +65°C |
El consumo de energía | Estática: 30 W Máximo: 50 W |
Dimensiones | 5,40 x 237,00 x 395,40 mm |
Peso | 0,5 kg |
