Huawei TP4890-A2 SMU01C | Sistema de energía |


El ETP4890 es un sistema de suministro de energía que utiliza conversiones de corriente alterna a corriente continua para la distribución de energía. El pequeño y modular sistema de energía ETP4890 permite una fácil instalación y mantenimiento. El ETP4890 tiene una interfaz LCD que facilita eficazmente la gestión. El sistema de energía soporta una corriente de salida máxima de 90 A.
El sistema de alimentación ETP4890 soporta una entrada de 220 V AC.

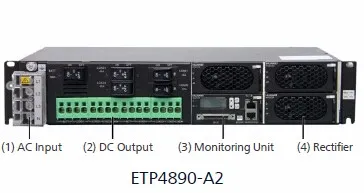

El sistema de suministro de energía ETP4890 soporta ocho grupos de terminales de salida cada uno. Los ocho terminales de salida de la izquierda son negativos y los ocho terminales de salida de la derecha son positivos.
Transforma la corriente alterna en corriente continua y proporciona corriente continua en el equipo de comunicación. Se comunica con un dispositivo superior a través del puerto serie COM o RS485 / RS232 y envía señales de control basadas en los valores de los parámetros supervisados o en un comando de control enviado por el dispositivo superior; detecta los parámetros de distribución de energía, los parámetros del módulo PSU y los parámetros digitales adicionales en tiempo real. El sistema se conecta a uno o dos grupos de baterías de plomo-ácido utilizando el módulo de vigilancia para gestionar las baterías y los acumuladores. El sistema se conecta a la caja de distribución del sensor a través del puerto DB50, detectando parámetros analógicos y digitales y enviando señales de control. El dispositivo utiliza el módulo de vigilancia para supervisar en tiempo real todos los parámetros de funcionamiento del sistema de suministro de energía ETP4890, determinando el estado de funcionamiento e informando de las alarmas en el momento oportuno. El dispositivo muestra claramente la información de monitoreo de la alarma en la pantalla LCD. El módulo de monitoreo permite ajustar los parámetros en la pantalla LCD.
Temperatura de trabajo | De -40°C a +70°C |
Humedad | 5% a 95% |
Modo de entrada de CA | monofásico, doble cable con corriente |
Voltaje de entrada de CA | 85 V AC a 300 V AC |
Frecuencia de entrada de CA | 45 Hz a 66 Hz |
Voltaje de salida de DC | De -42 V a -58 V. |
Voltaje de salida de DC por defecto | -53,5 V. |
Potencia máxima | R4830N1: 4815 W (voltaje de entrada: 176 V CA a 300 V CA; si la temperatura es superior a 55°C, la potencia cae linealmente); 2407,5 W (voltaje de entrada: 85 V AC a 175 V AC; si la temperatura es superior a 55 ° C, la potencia cae linealmente) R4830G1: 4800 W (voltaje de entrada: 176 V CA a 300 V CA; si la temperatura es superior a 55°C, la potencia cae linealmente); 2400 W (voltaje de entrada: 85 V AC a 175 V AC; si la temperatura es superior a 55 ° C, la potencia cae linealmente |
Precisión de voltaje ajustable | ≤ ± 0,6% |
Dimensiones | 86,1 mm x 442 mm x 255 mm |
Peso | ≤ 10 kg (incluyendo tres módulos de alimentación de 30 A y un módulo de monitoreo SMU01B) |
Clase de protección | IP20 |
Modo de instalación | Instalado en un gabinete IEC o ETSI con soportes |
Modo de mantenimiento | Acceso frontal |
Método de enfriamiento | Refrigeración por aire, con ventilador incorporado en el módulo de alimentación |
