Todo lo mejor en una sola antena - ganancia y cobertura de tierra como en el sector, y sin hojas laterales como en los cuernos.

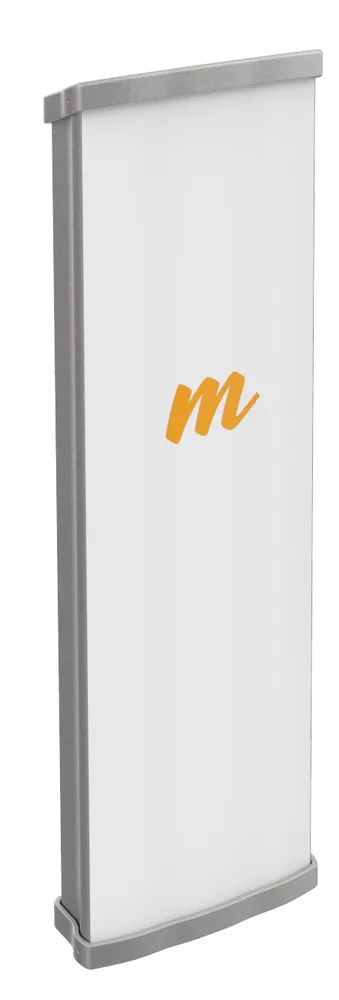

Desarrollada con la última tecnología y conocimientos de radiofrecuencia, la antena N5-45 ofrece una alta ganancia y una cobertura del haz de 42º sin ninguna hoja lateral.
La relación de radiación principal a inversa de 43dB N5-45 se logra mediante la metalización de los componentes pertinentes y una placa posterior formada con precisión.
N5-45 es una antena con un rango de frecuencia de operación extremadamente amplio de 4.9 - 6.4 GHz. Con 800 MHz adicionales fuera del rango estándar, puede evitar fácilmente las interferencias.
El conector de la antena N estándar y dos corrientes de radio son la configuración más popular del mercado. N5-45x2 es una antena universal y sin problemas que coopera con los puntos de acceso de otras compañías. Gracias a sus parámetros únicos, cada dispositivo permitirá la extensión completa de las alas.
| Características / filtros | |
| Frecuencia de la antena | 4.9-6.4 GHz, 5 GHz, 6 GHz, |
| Ganancia de energía | 10dBi - 20dBi |
| Tipo de antena | Sectorial |
| Aislamiento de polarización cruzada | >30 dB |
| Aislamiento de puerto a puerto | >10 dB |
| Ancho de haz horizontal | 45° |
| Ancho del haz verticalmente | 9°, 43 dB, |
| Clase de estanqueidad | IP55 |
| Compatible con la marca | Mimosa |
| Desviacion electrica | 2° |
| Polarización | 45° sesgo |
| Solicitud | Afuera |
| Temperatura de trabajo | -40°C a +55°C |
| Tipo de conector | 2x N FEMALE |
| Tipo MIMO | 2x2 |
| Parámetros de la antena | |
| Ganancias | 19dBi |
| Polarización | 45º diagonal |
| Ancho del haz horizontal (4dB) | 45º |
| Ancho del haz horizontal (3dB) | 42º |
| Ancho del haz vertical (3dB) | 9º |
| La inclinación eléctrica del rayo | 2º |
| Relación entre la radiación principal y la inversa (min.) | 43dB |
| Aislamiento de interpolarización | >30dB |
| Impedancia | 50Ω |
| Máxima potencia de entrada | 30dBm |
| Características físicas | |

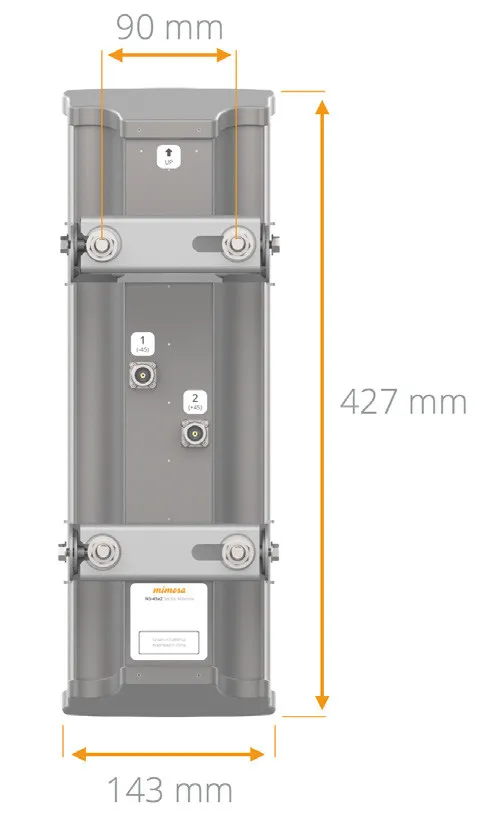

| Dimensiones | Altura: 427mm Anchura: 143mm Profundidad: 76mm incluyendo los conectores de la antena |
| Peso | 2,81 kg. |
| Conectores de la antena | 2x N tipo femenino |
| * el kit incluye dos cables LMR 240 de 1m de largo con conectores N-N | |
| Caso | Externo, polimérico, resistente a los rayos UV |
| Parámetros ambientales | |

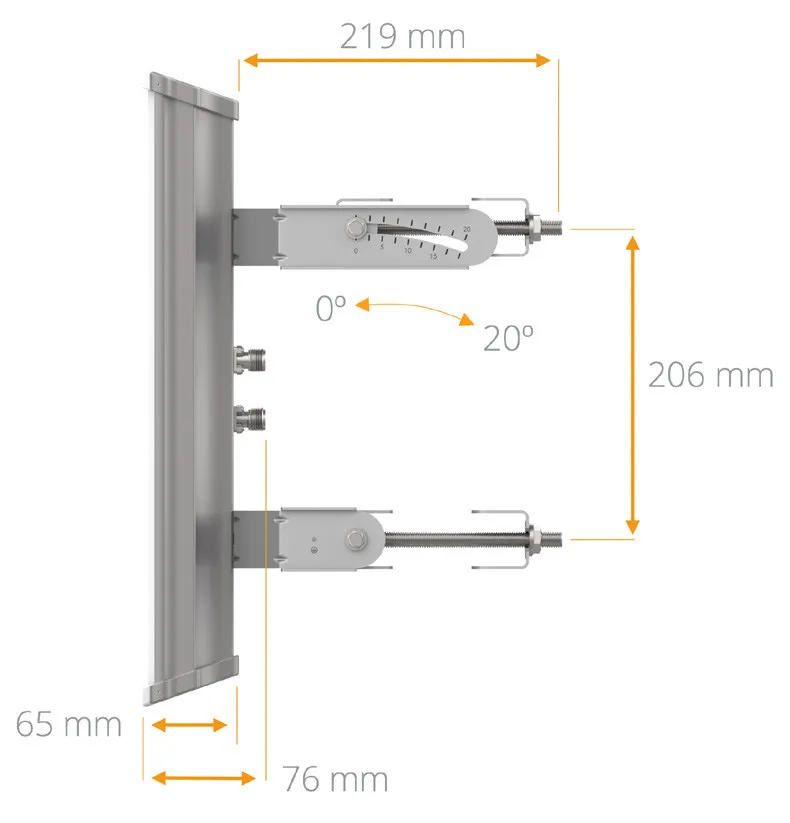

| Instalación | Soporte de mástil de dos puntos con 20º de inclinación mecánica en acero galvanizado. Para mástiles de 38 mm a 90 mm de diámetro. |
| Grado de protección | IP55 |
| La temperatura de funcionamiento | -40°C a +55°C |
| Humedad | 5 a 100% |
| Certificación | RoHS, Choque y Vibración: ETS 300-019-2-4 clase 4M5 |
