RF Elements ULD-TP-400 | Antena direccional | UltraDish, 5,18 - 6,1 GHz, 24dBi, TwistPort

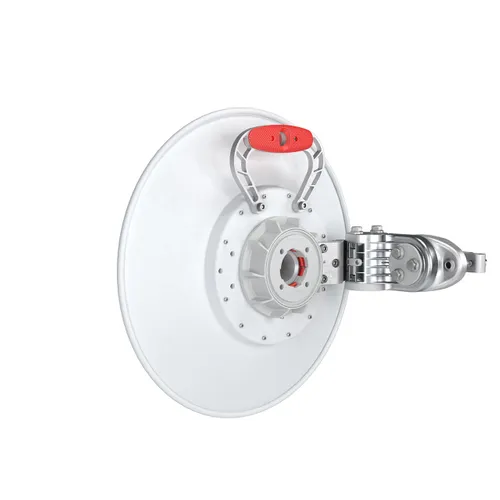

El TP 400 de Elementos RF con 24 dBi de ganancia es una antena parabólica de 40 centímetros de diámetro que opera en la banda de 5 GHz. RF Ultradish TP400 opera en doble polarización 2x2 MIMO. La antena presentada, fabricada por la renombrada compañía RF Elements, se caracteriza por su alta resistencia a las condiciones climáticas y está diseñada para su instalación en exteriores.
Las antenas de la serie Ultradish TP presentan una atenuación de los haces laterales, lo que reduce las interferencias para que puedan ser instaladas en entornos con altos niveles de ruido. La ganancia del UltraDish TP se logra enfocando la señal que entrega la guía de ondas del TwistPort. El conector TwistPort es un puerto de guía de ondas de bloqueo rápido y sin pérdidas que conecta la radio con la antena. El TwistPort es un diseño de los ingenieros de RF Elements que establece un nuevo estándar para los equipos inalámbricos externos en términos de rendimiento, escalabilidad, facilidad de uso y facilidad de despliegue.
TwistPort es fácil de instalar, gracias a la integración de la conexión mecánica y el conector RF en la misma estructura, la conexión entre la radio y la antena es extremadamente simple - "girar y bloquear" - ¡puedes hacerlo con una sola mano! Ya no es necesario sostener la antena durante la instalación.
Los conectores del TwistPort prácticamente no tienen pérdidas, no hay conectores coaxiales de RF o cables de RF que puedan causar una pérdida de señal significativa. En comparación con los cables y conectores coaxiales comúnmente utilizados, la pérdida de señal del TwistPort es prácticamente imposible de medir, por lo que el dispositivo presentado es una excelente solución tecnológica y un paso adelante hacia las soluciones sin pérdidas que dan la mayor ganancia posible a la antena.
Las antenas UltraDish TP pueden utilizarse con cualquier radio con interfaz TwistPort o con soluciones o plataformas de terceros conectadas mediante el adaptador TwistPort.
Características / filtros | |
Frecuencia de la antena | 5 GHz |
Ganancia de energía | 21dBi - 30dBi |
Tipo de antena | Direccional |
Ancho de haz horizontal | 11° |
Ancho del haz verticalmente | 11°, 35 dB, |
Clase de estanqueidad | IP65 |
Numero de piezas en embalaje | 1-pack |
Solicitud | Afuera |
Tipo de conector | TwistPort |
Datos técnicos | |
Conexión de la antena | Conector TwistPort |
Tipo de antena | Disco parabólico |
Diámetro de montaje del poste | 25-80 mm (diámetro recomendado lo más cercano posible a 80 mm) |
Resistencia a la temperatura | -40°C a 60°C (-40°F a 140°F) |
Resistencia al viento | 160 km/h |
Peso | 2,7 kg/6 libras - una sola unidad (una antena) |
Actuación | |
Ganancias | 24,5 dBi |
Gama de frecuencias | 5180 - 6100 MHz |
Relación de la señal de frente a la de atrás | 35 dB |
Compatibilidad | |
Elementos de RF | Todos los adaptadores TwistPort Cada radio SIMPER |
Paso 1: Instalación del soporte
Primero instale el soporte en el poste. Se incluyen dos juegos de tornillos para columnas de diferentes diámetros.
El soporte del poste es reversible y puede ser montado en el lado izquierdo o derecho de la antena.
Paso 2: Instalar la antena
Simplemente deslice la antena en el soporte y ajuste la altura y el azimut. Para completar la instalación, apriete los tornillos.
Sólo se necesita una herramienta para realizar toda la operación.
