![Teltonika TRB245 | LTE Cat 4 Gateway, | RS232/RS485, GPS Ilość portów LAN1x [10/100M (RJ45)]](https://www.batna24.com/img2/500/328916_2.webp?20989284220)

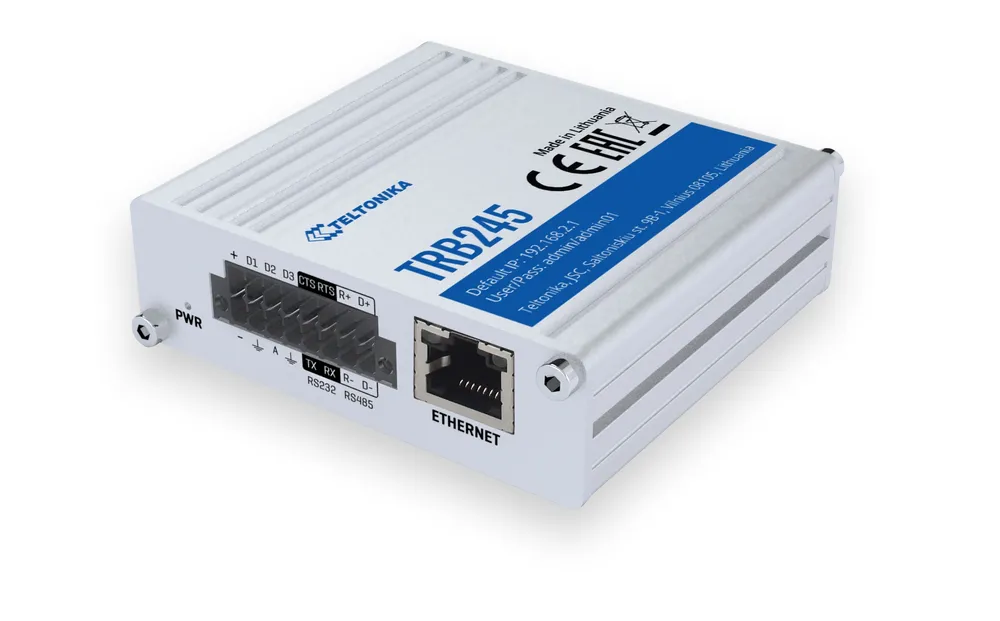

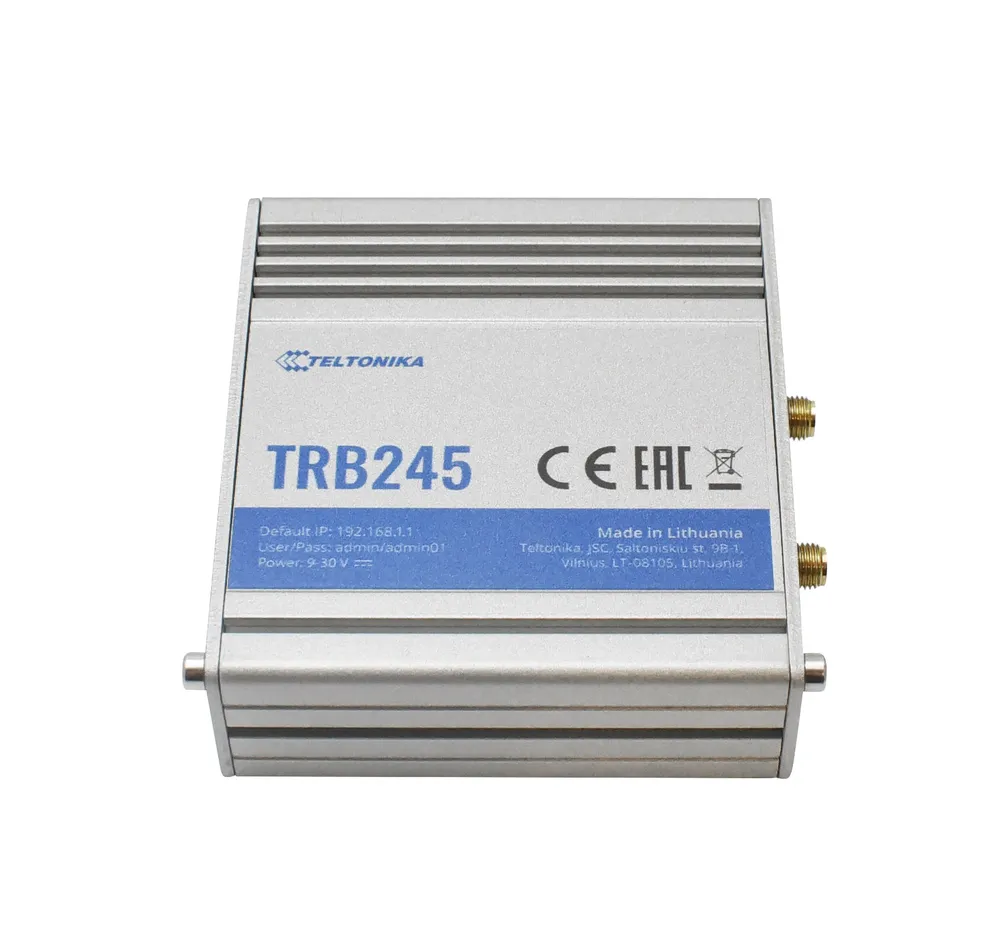

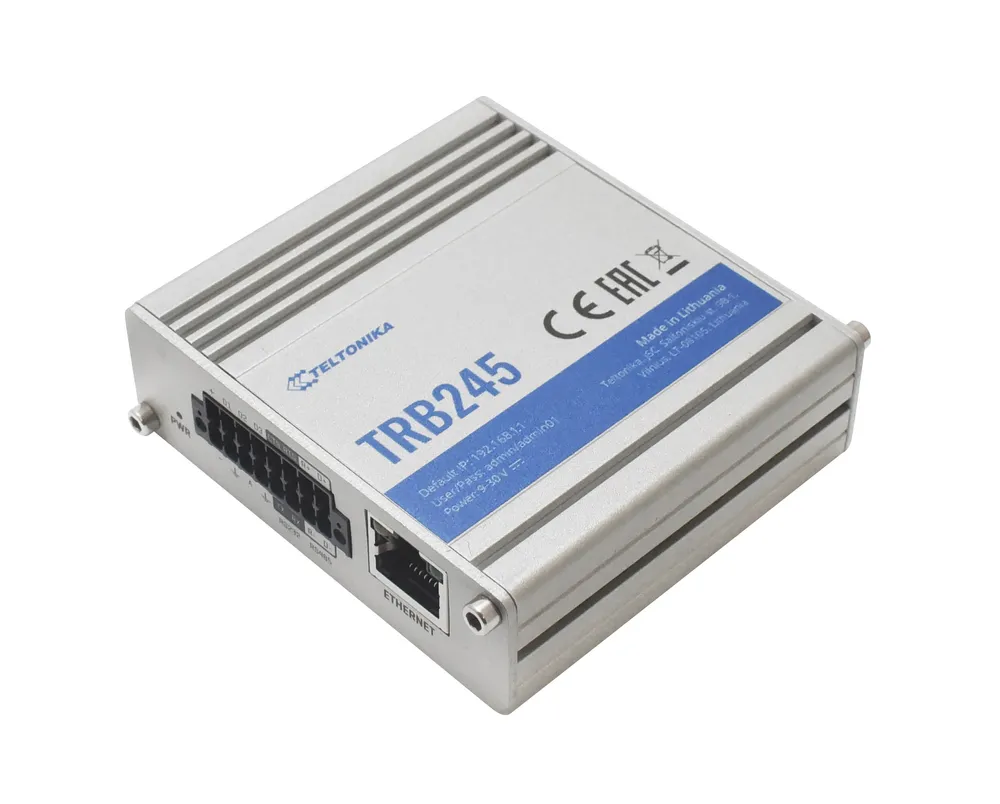

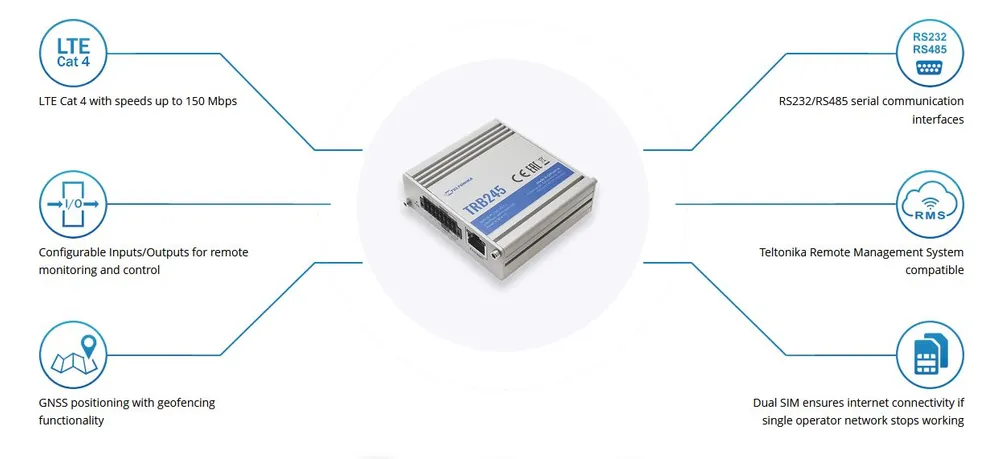

La pasarela de red TRB245 de Teltonika es una pasarela industrial que incluye un todo en uno para realizar la tecnología de comunicación máquina a máquina (M2M). El modelo está equipado con entradas/salidas digitales y analógicas, interfaces RS232 y RS485, puerto RJ45 Fast Ethernet. El rendimiento del dispositivo en redes 4G/LTE Cat4 alcanza los 150 MB/s. La compatibilidad con 2 tarjetas SIM permite respaldar los canales de comunicación.
La pasarela de red Teltonika TRB245 está equipada con un receptor GNSS necesario para el seguimiento de los parámetros de navegación cuando se utiliza el dispositivo sobre objetos en movimiento. Los diferentes tipos de interfaces de intercambio de datos incorporados garantizan la compatibilidad de la pasarela con un sistema de telegestión propio.
El dispositivo está diseñado para funcionar en condiciones extremas (en la calle, en los vehículos), para lo cual su carcasa es de aluminio resistente a la corrosión y a las cargas físicas. La fiabilidad de la puerta también está garantizada por el manejo de la tensión de alimentación en un amplio rango (de 9 a 30 V).
| Características / filtros | |
| Categoría LTE | Cat.4 (150Mb/s Download, 50Mb/s Upload) |
| Frecuencia de trabajo | LTE |
| Número de puertos LAN | 1x [10/100M (RJ45)] |
| Altura | 74 |
| Ancho | 83 |
| Bandas LTE | B1 (2100MHz), B3 (1800MHz), B7 (2600MHz), B8 (900MHz), B20 (800MHz), B28A (700 MHz), B38 (2600MHz), B40 (2300MHz), B41 (2500 MHz), |
| Botón de restaurar | Si |
| Calidad de servicio (QoS) soporte | Si |
| Certificación | CE/RED, EAC, RoHS, WEEE Draft ETSI EN 301 489-1 V2.2.0, Draft EN 301 489-19 V2.1.0, Draft ETSI EN 301 489-52 V1.1.0 EN 61000-4-2:2009 EN 300 511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2 EN |
| Color del producto | Gris |
| Código de Sistema de Armomización (SA) | 85176990 |
| Estándares de red | IEEE 802.3, IEEE 802.3u |
| Ethernet LAN (RJ-45) cantidad de puertos | 1 |
| Ethernet LAN, velocidad de transferencia de datos | 10,100 |
| Indicadores LED | Estado |
| Intervalo de humedad relativa para funcionamiento | 10 - 90 |
| Intervalo de temperatura operativa | -40 - 75 |
| LED de energía | Si |
| Peso | 165 |
| Profundidad | 25 |
| Protocolos de gestión | SNMP |
| Protocolos de red compatibles | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, PPP (planned), SSH, DHCP, Telnet, MQTT (planned), Wake On Lan (WOL) (planned) |
| Puerto - RS-232 | 1 |
| Puerto de consola | RS-232 |
| Ranura para tarjeta SIM | Si |
| Seguridad | IEC 62368-1:2014, EN 50385:2017, EN 62232:2017 |
| SIM dual | Si |
| Soporte DMZ | Si |
| Soporte VLAN | Si |
| Tasa de reenvío | 150 |
| Tipo de serie de interfaz | RS-232/485 |
| Traducción de direcciones de red (NAT) | Si |
| Conexión móvil | |
| Módulo móvil | 4G (LTE) - Cat 4 hasta 150 Mb/s, 3G - hasta 42 Mb/s, 2G - hasta 236,8 Kb/s |
| Interruptor SIM | 2 tarjetas SIM, casos de conmutación automática: señal débil, límite de datos, límite de SMS, roaming, sin red, acceso a la red denegado, sin conexión de datos |
| Estado | Fuerza de la señal, ancho de banda combinado, SINR, RSRP, RSRQ, bytes transmitidos / recibidos |
| Modo puente | Conexión directa (puente) entre el ISP móvil y el dispositivo en la LAN |
| SMS | Estado de los SMS, configuración de los SMS, envío/lectura de SMS vía HTTP POST / GET, EMAIL a SMS, SMS a EMAIL, SMS a HTTP, SMS a SMS, SMS programado, respuesta automática de SMS |
| USSD | Admite el envío y la lectura de mensajes no estructurados de datos de servicio adicionales |
| Lista negra / blanca | Lista de operadores en blanco y negro |
| Múltiples DAPs | Posibilidad de utilizar diferentes PDN para múltiples servicios y acceso a la red |
| Gestión del ancho de banda | Visualización del estado de la banda utilizada, bloqueo de la banda |
| APN | APN automático |
| Ethernet | |
| LAN | 1 puerto LAN de 10/100 Mbps, compatible con IEEE 802.3, IEEE 802.3u, admite el cruce automático MDI / MDIX (configurable para el puerto WAN) |
| Red | |
| Seguimiento de | Enrutamiento estático, enrutamiento dinámico (BGP, OSPF v2, RIP v1 / v2) |
| Protocolos de red | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, PPP, SSH, DHCP, Telnet, MQTT, Wake On Lan (WOL) |
| Soporte de paso de VoIP | Ayudantes de NAT del protocolo H.323 y SIP-alg, que permiten el enrutamiento adecuado de los paquetes de VoIP |
| Control de la conexión | Ping Reboot, Reboot periódico, LCP e ICMP para el control del enlace |
| Cortafuegos | Reenvío de puertos, reglas de tráfico, reglas personalizadas |
| QoS / Gestión inteligente de colas (SQM) | Priorización del tráfico por origen/destino, servicio, protocolo o puerto, WMM, 802.11e |
| DDNS | Soporta > 25 proveedores de servicios, otros pueden ser configurados manualmente |
| SSHFS | Posibilidad de montar un sistema de archivos remoto a través del protocolo SSH |
| Seguridad | |
| Certificación | Clave precompartida, certificados digitales, certificados X.509 |
| Cortafuegos | Se pueden activar reglas de cortafuegos preconfiguradas a través de WebUI, configuración de cortafuegos sin restricciones a través de CLI; DMZ; NAT; NAT-T |
| Prevención de ataques | Prevención DDOS (protección contra inundaciones SYN, prevención de ataques SSH, prevención de ataques HTTP / HTTPS), prevención de escaneo de puertos (SYN-FIN, SYN-RST, X-mas, banderas NULL, ataques de escaneo FIN) |
| VLAN | Separación VLAN basada en etiquetas |
| Control de cuotas móviles | Límites de datos personalizados para ambas tarjetas SIM |
| Filtro de red | Lista negra para bloquear sitios web no deseados, lista blanca para especificar sólo los sitios web permitidos |
| Control de acceso | Control de acceso flexible de paquetes TCP, UDP, ICMP, filtro de direcciones MAC |
| VPN | |
| OpenVPN | Pueden funcionar simultáneamente varios clientes y un servidor, 12 métodos de encriptación |
| Cifrado OpenVPN | DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC |
| IPSec | IKEv1, IKEv2, con 5 métodos de cifrado (DES, 3DES, AES128, AES192, AES256) |
| GRE | Túnel GRE |
| Stunnel | Un servidor proxy diseñado para añadir la funcionalidad de encriptación TLS a los clientes y servidores existentes sin ningún cambio en el código del programa |
| PPTP, L2TP | Los servicios cliente/servidor pueden ejecutarse simultáneamente, compatibilidad con L2TPv3 |
| DMVPN | Método de construcción de redes VPN IPsec escalables |
| SSTP | Soporte de instancia de cliente SSTP |
| ZeroTier | Atención al cliente de ZeroTier VPN |
| Modos de comunicación en serie | |
| Modos | Consola, OverIP, módem, maestro Modbus RTU, pasarela Modbus, cliente NTRIP |
| MODBUS | |
| Esclavo Modbus TCP | |
| Filtro de identificación | Respuesta a un único identificador en el rango [1; 255] o cualquiera de ellos |
| Permitir el acceso remoto | Permitir el acceso a través de la WAN |
| Registros no estándar | Unidad de registro Modbus TCP configurable que permite leer/escribir un archivo dentro del router y que puede utilizarse para ampliar la funcionalidad del esclavo Modbus TCP |
| Maestro Modbus TCP | |
| Funciones soportadas | 01, 02, 03, 04, 05, 06, 15, 16 |
| Formatos de datos admitidos | 8 bits: INT, UINT; 16 bits: INT, uint (primero el bit mayor o menor); 32 bits: punto flotante, INT, UINT (ABCD (byte hacia adelante), DCBA (byte hacia adelante), CDAB, BADC) |
| Maestro Modbus RTU | |
| Velocidades de transmisión soportadas | De 300 a 3000000 |
| Funciones soportadas | 01, 02, 03, 04, 05, 06, 15, 16 |
| Formatos de datos admitidos | 8 bits: INT, UINT; 16 bits: INT, uint (primero el bit mayor o menor); 32 bits: punto flotante, INT, UINT (ABCD (byte hacia adelante), DCBA (byte hacia adelante), CDAB, BADC) |
| Número de bits de datos | 7 u 8 |
| Número de bits de parada | 1 o 2 |
| Bits de paridad | No, par, impar |
| Control de flujo | No, RTS / CTS (sólo para la interfaz RS232), Xon / Xoff |
| Pasarela MQTT | |
| Mucus | Permite el envío de comandos y la recepción de datos de Modbus Master a través del broker MQTT |
| Datos MODBUS al servidor | |
| Protocolo | HTTP (S), MQTT, Azure MQTT |
| Seguimiento y gestión | |
| INTERFAZ WEB | HTTP / HTTPS, estado, configuración, actualización de FW, interfaz de línea de comandos, solución de problemas, registro de eventos, registro del sistema, registro del núcleo |
| FOTA | Actualización del firmware desde el servidor, notificación automática |
| SSH | SSH (v1, v2) |
| SMS | Estado de los SMS, configuración de los SMS, envío / lectura de los SMS mediante HTTP POST / GET |
| Teléfono | Reinicio, Estado, Activación/desactivación de datos móviles, activación/desactivación de la salida, recepción/finalización con temporizador |
| ТР-069 | OpenACS, EasyCwmp, ACSLite, Tgem, LibreACS, GenieACS, FreeACS, LibCWMP, friendly technologies, AVSystem |
| MQTT | MQTT Broker, editor de MQTT |
| SNMP | SNMP (v1, v2, v3), SNMP Trap |
| JSON-RPC | Gestión de la API a través de HTTP / HTTPS |
| Modbus | Estado / Control Modbus TCP |
| RMS | Sistemas de control remoto de Teltonika (RMS) |
| Plataformas IoT | |
| La nube de las cosas | Permite el seguimiento de: datos del dispositivo, datos móviles, información de la red, disponibilidad |
| ThingWorx | Permite el seguimiento de: el tipo de WAN, el nombre del operador IP de la WAN, la intensidad de la señal celular, el tipo de red celular |
| Acumulación | Permite rastrear: el modelo, la versión y el número de serie del dispositivo, el ID de la célula móvil, el ICCID, el IMEI, el tipo de conexión, el operador, la intensidad de la señal, el tipo de WAN y la dirección IP. |
| Azure IoT Hub | Puede enviar la dirección IP del dispositivo, el número de bytes enviados/recibidos/el estado de la conexión 3G, el estado del canal de red, el IMEI, el ICCID, el modelo, el fabricante, el número de serie, la versión, el IMSI, el estado de la tarjeta SIM, el estado del PIN, la señal GSM, el RSCP de WCDMA, el EC/IO de WCDMA, el RSRP de LTE, el SINR de LTE, el RSRQ de LTE, el ID de célula, el operador, el número de operador, el tipo de conexión, la temperatura, el recuento de pines para el servidor Azure IoT Hub |
| Características del sistema | |
| CPU | Qualcomm QCA9531, MIPS 24KC, 650 MHz |
| RAM | 64 MB, DDR2 |
| Memoria flash | 16 MB SPI Flash (4 MB accesibles al usuario) |
| Firmware/configuración | |
| INTERFAZ WEB | Actualizar el FW desde el archivo, comprobar el FW en el servidor, perfiles de configuración, copia de seguridad de la configuración, punto de restauración |
| FOTA | Actualizar el firmware/configuración desde el servidor |
| RMS | Actualización del firmware/configuración de varios dispositivos |
| Guarda tu configuración | Actualizar el FW sin perder la configuración actual |
| Configuración del software | |
| Sistema operativo | RutOS (sistema operativo Linux basado en OpenWrt) |
| Idiomas admitidos | Busybox shell, Lua, C |
| Herramientas de desarrollo | Paquete SDK con entorno de compilación proporcionado |
| Seguimiento de la ubicación | |
| GNSS | GPS, GLONASS, BeiDou, Galileo y QZSS |
| Direcciones | Coordenadas GNSS mediante WebUI, SMS, TAVL, RMS |
| NMEA | NMEA 0183 |
| NTRIP | Protocolo NTRIP (transmisión en red de RTCM a través del Protocolo de Internet) |
| Software de servidor | Software de servidor compatible TAVL, RMS |
| Geolocalización de la red móvil | Localización sin GPS, obtenga la ubicación aproximada de la torre móvil en RMS |
| Geofence | Geofencing configurable |
| Entradas / salidas | |
| Entradas/salidas configurables | 3 entradas/salidas configurables. La entrada digital 0-6 V se reconoce como lógica baja, 8-30 V se reconoce como lógica alta. Salida de colector abierto, máx. 30 V, 300 mA |
| Entrada analógica | 1 Entrada analógica (0-30 V) |
| Evento | SMS, correo electrónico |
| Control de salida | HTTP POST / GET, horario |
| Malabarista de E/S | Permite establecer condiciones específicas de entrada/salida para iniciar un evento |
| Interfaces industriales | |
| RS232 | Conector de banda de terminales: TX, RX, RTS, CTS |
| RS485 | Conector de banda de terminales: D , D-, R , R- (interfaz de 2 o 4 hilos) |
| Velocidades de transmisión soportadas | De 300 a 3000000 |
| Número de bits de datos | 7 u 8 |
| Número de bits de parada | 1 o 2 |
| Paridad | No, par, impar |
| Control de flujo | No, RTS / CTS (sólo para la interfaz RS232), Xon / Xoff |
| Alimentación | |
| Coma | 2 pines en caja de bornes industriales de 16 pines |
| Tensión de entrada | 9 - 30 V DC, protección contra polaridad inversa, protección contra sobretensiones / - 1 kV, máx. 50 µs |
| Consumo de energía | Tiempo de espera: |

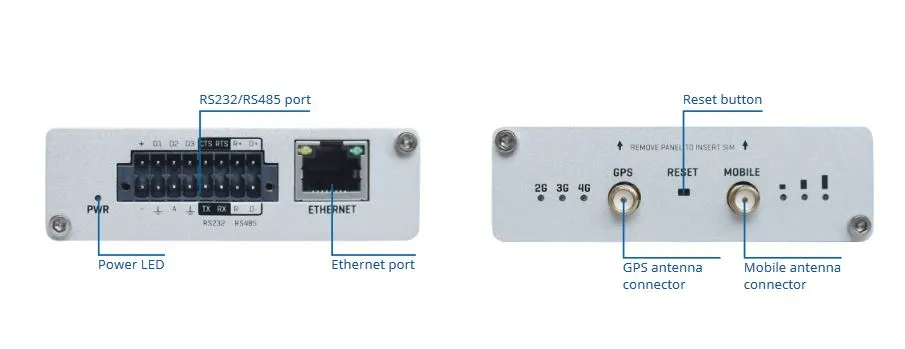

| Interfaces físicas (puertos, LEDs, antenas, botón, SIM) | |
| Ethernet | 1 puerto RJ45, 10/100 Mbps |
| Entradas / salidas | 3 entradas/salidas configurables, 1 entrada analógica en caja de bornes de 16 pines |
| LEDs de estado | 3 LEDs de estado de la conexión, 3 LEDs de intensidad de la conexión, 1 LED de alimentación, 1 LED de estado del puerto Ethernet |
| SIM | 2 ranuras para tarjetas SIM (Mini SIM-2FF), 1,8 V / 3 V, bandeja Dual SIM |
| Alimentación | 2 pines en la caja de bornes de 16 pines |
| Antena | 1 conector SMA para LTE, 1 conector SMA para GNSS |
| RS232 | 4 pines en la regleta de 16 pines (TX, RX, RTS, CTS) |
| RS485 | 4 pines en la regleta de 16 pines (D , D-, R , R-) |
| Reiniciando | Reiniciar / Restablecer valores de usuario / Restablecer valores de fábrica |
| Especificaciones físicas | |
| Material de la carcasa | Carcasa de aluminio con opción de montaje en carril DIN |
| Dimensiones (ancho x alto x fondo) | 83 x 25 x 74,2 mm |
| Peso | 165 g |
| Opciones de montaje | Carril DIN, montaje en pared (se requieren kits adicionales), colocación en superficie plana |
| Entorno operativo | |
| Humedad de funcionamiento | 10% a 90% sin condensación |
| Temperatura de funcionamiento | -40 ℃ a 75 ℃ |
