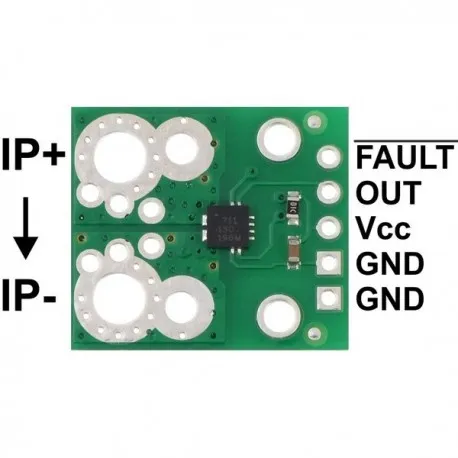

Tinycontrol 0A-30A | Sensor de corriente | 0A a 30A



El sensor de corriente está diseñado para medir la corriente que fluye a través del cable. La medición se realiza mediante el fenómeno de Hall, lo que significa que no es necesario cambiar el medidor al circuito medido. Las mediciones se realizan mediante sensores con aislamiento galvánico, lo que garantiza la seguridad y la ausencia de problemas con el flujo de corriente incontrolada a través de los circuitos de medición.
El voltaje analógico proporcional a la corriente medida se da a la salida del sensor. La alimentación de 3 V a 5,5 V asegura la compatibilidad con los sistemas que funcionan con estos voltajes.
Parámetros técnicos | |
Los voltajes de suministro de las partes lógicas | 3,0 V a 5,5 V |
Rango de medición | 0A a +31 A |
El consumo actual de la parte lógica | 4 mA |
Ancho de banda | 100 kHz |
Sensibilidad de la fuente de alimentación de 3,3V | 0,045 V/A |
La temperatura de funcionamiento | de -40 °C a 125 °C |
El peso del módulo | 1 g (sin conectores) |
Dimensiones | 18 x 20.5 mm |
Resistencia del sistema | 0.6 mΩ |
El sensor mide la corriente alterna y continua.
El voltaje máximo es de 100V.
